CONFIGURATION / OPÉRATION
DES TOUCHES DE FONCTION
Documentation pour le diagramme de programmation
Généralités :
Lors de la configuration vous êtes guidé tout au long des paramètres du menu ;
ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour
chaque menu il y a un texte d'aide qui commence à défiler si aucune touche
n'est actionnée pendant 5 secondes.
La configuration se fait à l'aide de 3 touches
valeur numérique ou choisit le paramètre suivant.
numérique ou choisit le paramètre précédent.
procède au menu suivant. Si une fonction n'existe pas dans l'appareil, tous
les paramètres de cette fonction sont rendus inactifs pour rendre l'appareil
convivial et facile à programmer. La configuration n'est sauvegardée qu'à la
fin des menus quand l'indicateur affiche - - - -.
En appuyant et maintenant la touche
ou sur l'état défaut (1.0) sans sauvegarde des valeurs ou paramètres
modifiés.
Si aucune touche n'est actionnée pendant une période de 2 minutes, l'affichage
retourne sur l'état défaut (1.0) sans sauvegarde des modifications éventuelles
apportées à la configuration.
Information supplémentaire :
Réglage rapide des consignes et test des relais : Ces menus sont interactifs
et permettent de régler les consignes pendant que l'appareil mesure le
signal d'entrée. Les diodes indiquent à quel point les relais changent d'état
et le réglage des consignes se rend ainsi beaucoup plus aisé. En activant
simultanément et dans un délai de 0,5 secondes, un test des relais
sera activé et le relais changera d'état. Le changement de consigne est
sauvegardé en appuyant brièvement
pendant plus de 0,5 secondes, l'indicateur retourne sur l'état défaut (1.0)
sans sauvegarde du changement de la consigne.
Protection par mot de passe : La protection par mot de passe a deux niveaux.
Les mots de passe entre 0000 et 4999 permettent le réglagle rapide des
64
et . incrémente la
décrémente la valeur
valide les valeurs choisies et
l'afficheur retourne au menu précédent
. En appuyant et maintenant la touche
consignes et le test des relais. Les mots de passe entre 5000 et 9999
bloquent l'accès au réglage rapide et test des relais, mais les menus affichent
la consigne actuelle. Le mot de passe usine 2008 permet l'accès à tous les
menus de configuration.

PROGRAMMATION PAR PC

A l'aide de PReset, un logiciel simple et pourtant avancé, tous les paramètres
opérationnels du 5715 peuvent être configurés de manière rapide. La
programmation par PC permet aussi de configurer un type d'entrée
spécifique pour les signaux d'entrée courant, tension et potentiométrique. Un
tel type d'entrée peut être défini avec des plages spécifiques, p.ex. 5...12 mA,
et avec une linéarisation spécifique avec ou sans décalage. Le type d'entrée
spécifique est sauvegardé dans le 5715 sous le menu d'entrée % - */. Si une
autre configuration de l'entrée (p.ex. entrée température) est subséquemment
introduite à l'aide des touches frontales, le type d'entrée % - */ contenant
les paramètres initiaux peut être choisi. La configuration est transmise à
l'indicateur à l'aide de l'interface de communication USB Loop Link.

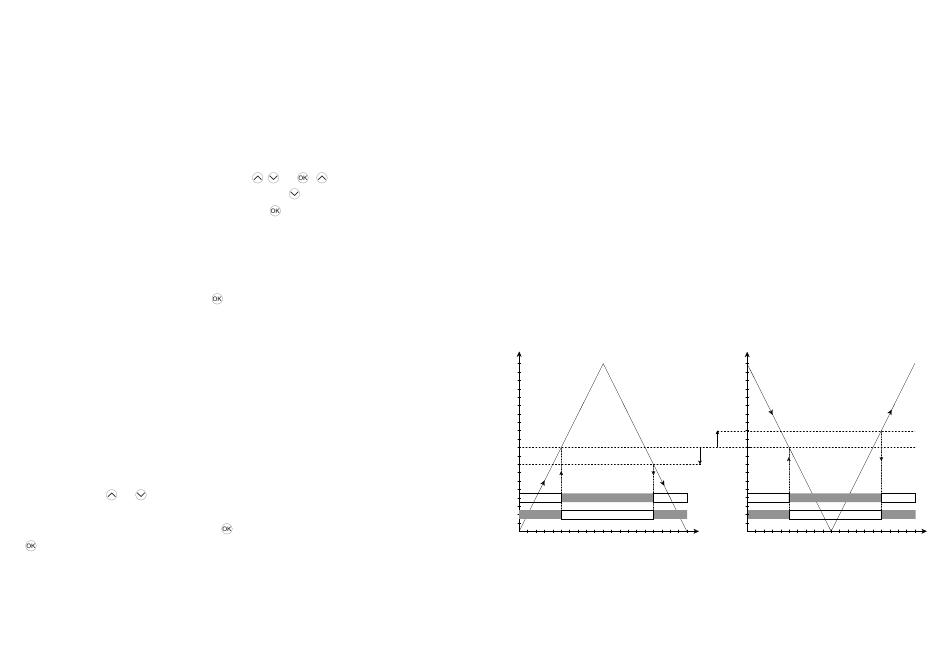

Illustration graphique de l'action de relais consigne :

Unités de relais
100
90
80
70
60
Consigne = 50
50
Hystérésis = 10
40
30
20 Off N.O. On N.O. Off N.O.
10
On N.C. Off N.C. On N.C.
0 10 20 30 40 50 60 70 80 90 100
Action de relais : Montante
Unités de relais
100
90
80
70
Hystérésis = 10
60
Consigne = 50
50
40
30
20 Off N.O. On N.O.
10
On N.C. Off N.C.
t
0 10 20 30 40 50 60 70
Action de relais : Décroissante
Off N.O.
On N.C.
t
80 90 100
