PROGRAMMERING / BETJENING
AF TRYKKNAPPER
Dokumentation til rutediagram
Generelt:
Når man påbegynder en opsætning, bliver brugeren ledt gennem alle opsæt-
ningsparametre og må vælge netop den konfiguration, der passer til applika-
tionen. Til hver valgmenu findes en rullende hjælpetekst, som vil blive vist i
displayet, hvis ingen taster har været aktiveret i ca. 5 sekunder.
Programmeringen udføres ved hjælp af de 3 taster
øger talværdien / vælger næste parameter.
vælger forrige parameter. tasten accepterer valget og går til næste menu.
Hvis en funktion ikke findes i hardwaren, springes alle parametre tilhørende
funktionen over, så programmeringen er så simpel som mulig. Opsætningen
gemmes først til allersidst i menustrukturen, når displayet viser - - - -.
Ved at holde tasten nedtrykket gås til forrige menu / bakkes der til normaltil-
stand (1.0) uden at gemme de ændrede tal / parametre.
Hvis ingen taster har været aktiveret i 2 minutter, vil displayet returnere til nor-
maltilstand (1.0) uden at gemme de ændrede tal / parametre.
Uddybende forklaringer:
Hurtig setpunktsindstilling og test af relæer: Menuerne er interaktive, så man
kan indstille setpunkterne, medens displayet foretager måling af indgangs-
signalet, og derved se på lysdioderne, hvornår relæerne skifter tilstand . Dette
vil i mange situationer lette setpunktsindstillingen. Ved at aktivere
samtidigt inden for ca. 0,5 sekund aktiveres en relætest, og relæet vil skifte
tilstand. Setpunktsændringen gemmes ved kortvarigt at aktivere
Holdes tasten nedtrykket i mere end ca. 0,5 sekund, returneres til normal-
tilstand (1.0) uden at gemme setpunktsændringen.
Passwordbeskyttelse: Det er muligt at vælge passwordbeskyttelse i to niveau-
er. Ved password mellem 0000 og 4999 er hurtig setpunktsindstilling og relæ-
test aktiveret. Vælges password mellem 5000 og 9999 er hurtig setpunktsind-
stilling og relætest blokeret, men menuerne vil vise det aktuelle setpunkt.
Default password 2008 kan åbne for programmeringsmenuerne.
20
og . tasten for-
tasten formindsker talværdien /
og
tasten.

PROGRAMMERING VIA PC

Ved hjælp af PReset, et enkelt men avanceret PC-program, kan alle driftspa-
rametre i 5715 hurtigt opsættes. PC-konfigureringen giver desuden mulig-
hed for at lave en kundebestemt indgangstype inden for indgangssignalerne
strøm, spænding og potentiometer. Denne indgangstype kan defineres med
specielle indgangsspan, f.eks. 5...12 mA, og kundebestemt linearisering med
eller uden offset. Den kundebestemte indgangstype gemmes i 5715 i ind-
gangsmenuen % - */. Hvis displayet senere via fronttasterne konfigureres til
f.eks. temperaturindgang, kan man efterfølgende vælge indgangstypen % - */
med alle de oprindelige parametre. PC-opsætningen sendes til displayet via
kommunikationsinterfacet USB Loop Link.

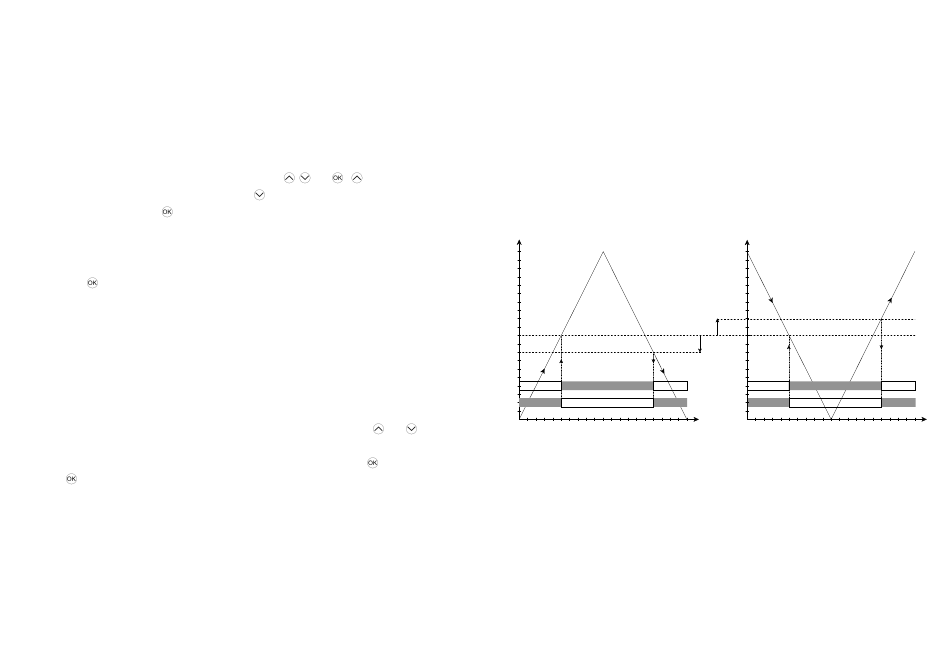

Grafisk afbildning af relæfunktionen setpunkt:
Relæenheder
100
90
80
70
60
Setpunkt = 50
50
Hysterese = 10
40
30
20 Off N.O. On N.O. Off N.O.
10
On N.C. Off N.C. On N.C.
0 10 20 30 40 50 60 70 80 90 100
Relæaktion: Stigende
Relæenheder
100
90
80
70
Hysterese = 10
60
Setpunkt = 50
50
40
30
20 Off N.O. On N.O.
10
On N.C. Off N.C.
t
0 10 20 30 40 50 60 70
Relæaktion: Faldende
Off N.O.
On N.C.
t
80 90 100
