6.2.3 Affichage

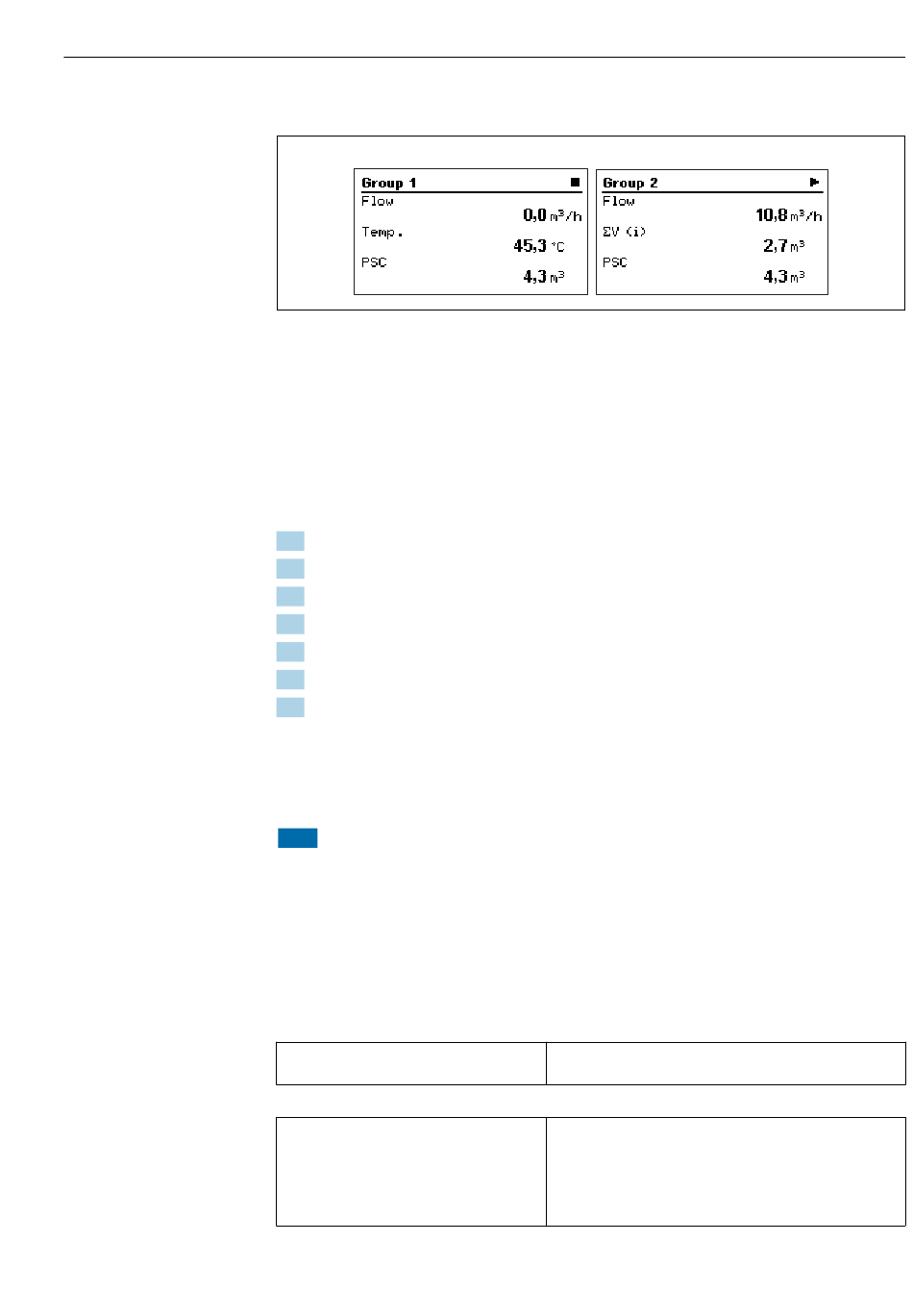

 22 Affichage du Batch Controller (exemple)
1 Groupe d' a ffichage 1, pas de lot actif. Débit, température, compteur de présélection
2 Groupe d' a ffichage 2, lot actif. Débit, compteur de volume, compteur de présélection
6.2.4 Logiciel d'exploitation "FieldCare Device Setup"
Pour configurer l' a ppareil à l' a ide du logiciel FieldCare Device Setup, connecter l' a ppareil au
PC via l' i nterface USB.
Établissement d'une connexion
1. Démarrer FieldCare.
2. Connecter l' a ppareil au PC via un port USB.
3. Créer un projet dans le menu Fichier/Nouveau.
4. Sélectionner le DTM communication (CDI Communication USB).
5. Ajouter un appareil EngyCal RA33.
6. Cliquer sur Connecter.
7. Démarrer la configuration des paramètres.
Le paramétrage de l' a ppareil sera ensuite réalisé à l' a ide du manuel de mise en service
correspondant. L' e nsemble du menu de configuration, à savoir tous les paramètres
énumérés dans ces consignes de configuration, peuvent également se trouver dans
FieldCare Device Setup.
AVIS
Commutation involontaire des sorties et des relais
‣
Durant la configuration avec FieldCare, l' a ppareil peut prendre des états indéfinis ! Ceci
peut entraîner la commutation involontaire de sorties et relais.
6.3

Matrice de programmation

Une vue d' e nsemble complète de la matrice de programmation, y compris tous les
paramètres configurables, peut être trouvée dans l' a nnexe, →  76.
Langue
Menu Affichage / Fonct.
1
Liste de sélection avec toutes les langues disponibles.
Sélectionner la langue de l' a ppareil.
• Sélection du groupe à afficher (changement automatique ou
groupe d' a ffichage fixe)
• Réglage de la luminosité et du contraste de l' a ffichage
• Affichage des analyses et des protocoles de lot sauvegardés
• Entrer une valeur pour le compteur de présélection
• Sélection d' u ne recette
Options de configuration
2
A0047513
