Options de configuration

6.1 Informations générales sur la configuration
Le Batch Controller peut être configuré via les touches de commande ou à l' a ide du logiciel
d' e xploitation "FieldCare".
Le logiciel d' e xploitation, câble d' i nterface inclus, est disponible en option, c' e st-à-dire qu' i l
n' e st pas inclus dans la livraison de base.
La configuration des paramètres est verrouillée si l' a ppareil est verrouillé par le
commutateur de protection en écriture →  24 ou le code utilisateur.
6.2 Éléments d'affichage et de configuration
1
2
3
4
5

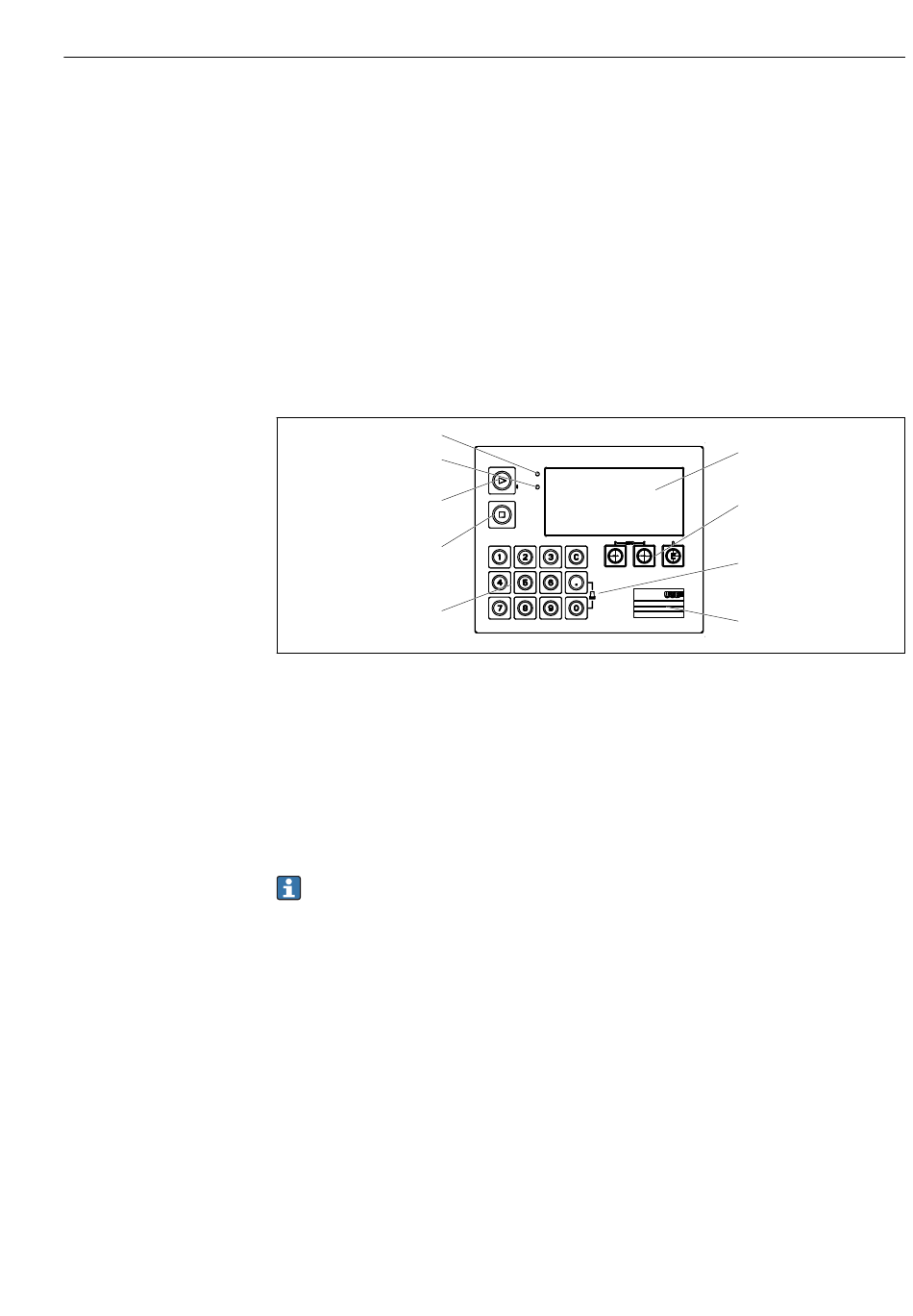

 20 Éléments d' a ffichage et de configuration de l' a ppareil
1 LED verte, "En service"
2 LED rouge, "Message de défaut"
3 Démarrage (touche de fonction)
4 Arrêt (touche de fonction)
5 Clavier numérique (touche de fonction)
6 Démarrage de l' i mpression (touche de fonction)
7 Port USB pour la configuration (interface)
8 -, +, E (touches de configuration)
9 Affichage matriciel 160x80
LED verte si la tension est présente, LED rouge en cas d' a larme ou d' e rreur. La LED
verte est toujours allumée lorsque l' a ppareil est alimenté en tension.
LED rouge clignotant lentement (env. 0,5 Hz) : l' a ppareil a été mis en mode
bootloader.
LED rouge clignotant rapidement (env. 2 Hz) : en fonctionnement normal :
maintenance nécessaire. Pendant la mise à jour du firmware : transmission de
données en cours.
La LED rouge reste allumée : erreur de l' a ppareil.
6.2.1 Éléments de configuration
3 touches de commande, "-", "+", "E"
Fonction Esc/Back : appuyer simultanément sur "-" et "+".
Fonction Enter/confirmer l' e ntrée : appuyer sur "E"
