Montage
14
2.
10

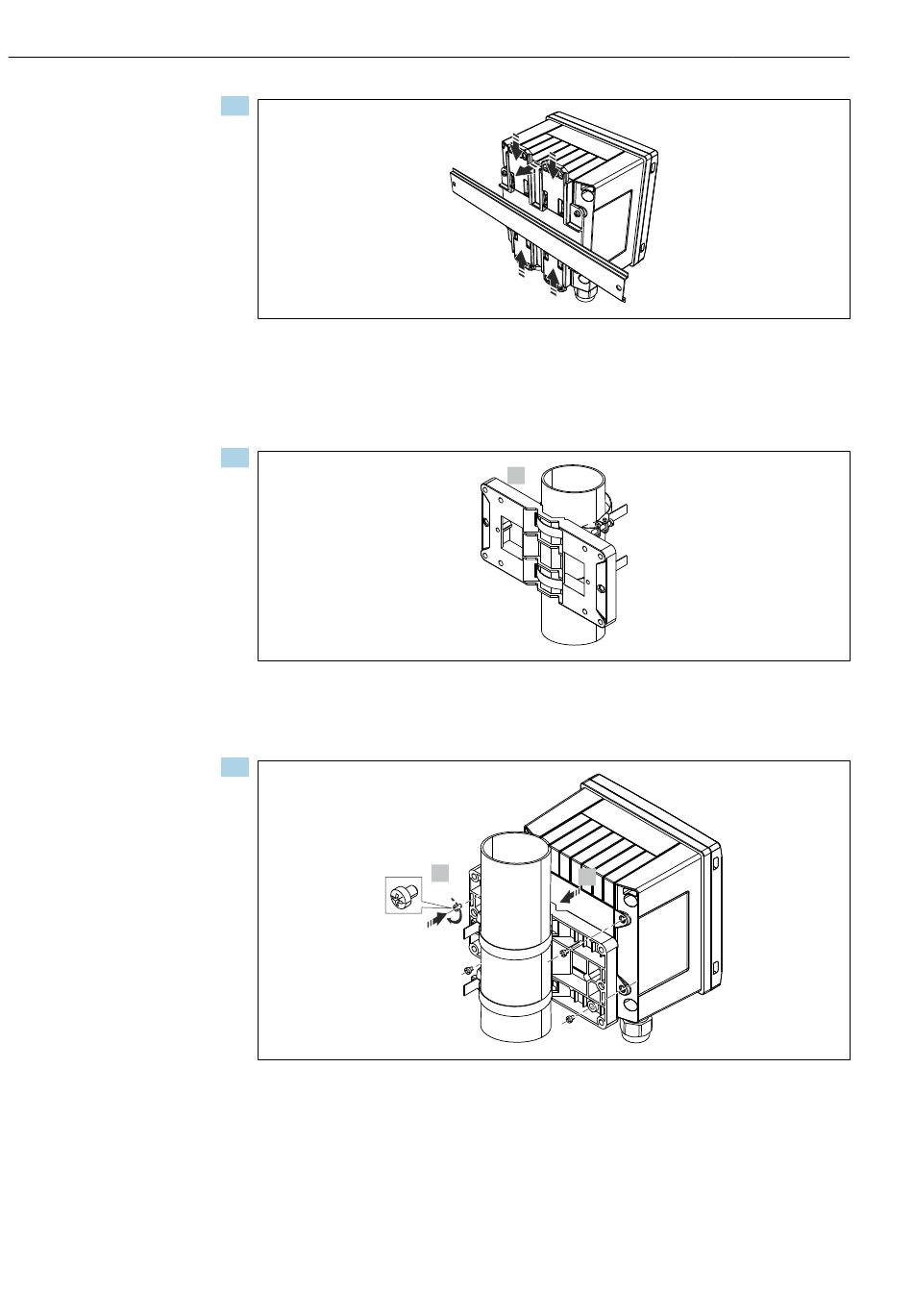

Montage sur rail DIN
Positionner l' a ppareil sur le rail DIN par l' a vant et fermer les clips du rail DIN.
4.4.4
Montage sur tube
1.
11
Préparation pour le montage sur tube
Tirer les bandes en acier à travers la plaque de montage (dimensions → 2, 11)
et les fixer au tube.
2.
12
Montage sur tube
Positionner l' a ppareil sur la plaque de montage et le fixer avec les 4 vis fournies.
4.5
Contrôle du montage
Pour installer le Batch controller et les capteurs de température associés, il faut tenir
compte des instructions de montage générales selon EN 1434 Part 6.
1.
2.
2.
RA33
A0014177
A0014178
A0014179
