2. Entrée température :
Sélectionner le type de thermorésistance (RTD) et la gamme de température ou
entrer la gamme de mesure de température pour l' e ntrée 4 ... 20 mA.
3. Sélectionner le groupe de produits de l' h uile minérale.
4. Sélectionner le type de mesure de densité :
La "Densité de service" est définie sur "Mesuré", étant donné qu' u n densimètre est
utilisé dans cet exemple d' a pplication.
5. Sélectionner la densité de référence :
Les conditions de référence du volume corrigé doivent être déterminées pour la
densité de référence. Ici, les volumes à 15 °C, 20 °C et 60 °F peuvent être sélectionnés.
6. Commande de vanne :
Régler la sélection des étapes de remplissage en 2 étapes. Affecter la sortie
sélectionnée pour contrôler l' é tape de remplissage.
Variables d' a ffichage :
Compteur de présélection (volume corrigé), compteur de lots (volume corrigé), débit
volumique, compteurs journaliers, mensuels et annuels, et totalisateur pour la quantité de
dosage, nombre de lots.
7.2.5 Batch Controller avec calcul de la masse
Outre la correction du volume des huiles minérales, il est également possible de calculer la
masse de tout produit. Si cette fonction est activée, le volume est converti en masse et le
compteur ainsi que le compteur de présélection sont également disponibles dans les unités
de masse sélectionnées.
3
4 5

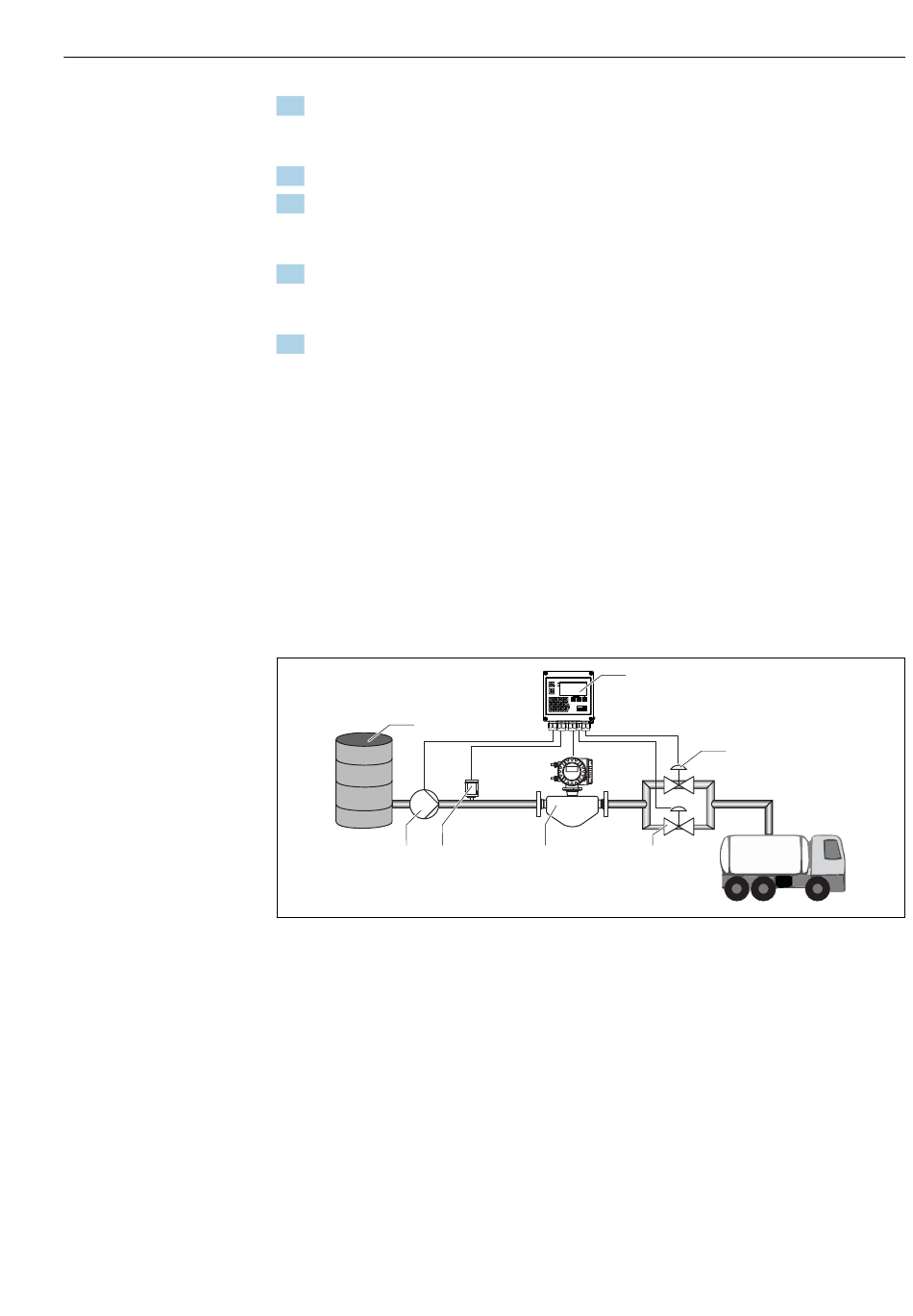

 27 Batch Controller avec calcul de la masse
1 Vannes
2 Batch Controller
3 Réservoir
4 Pompe
5 Capteur de densité
6 Débitmètre
Signaux d'entrée :
Débit (entrée impulsion ou entrée courant)
Densité (entrée courant)
Signaux de sortie :
Commande de vanne (relais ou collecteur ouvert)
2
E
6 1
Mise en service
1
A0047506
