Vérifier le résultat de l'opération.

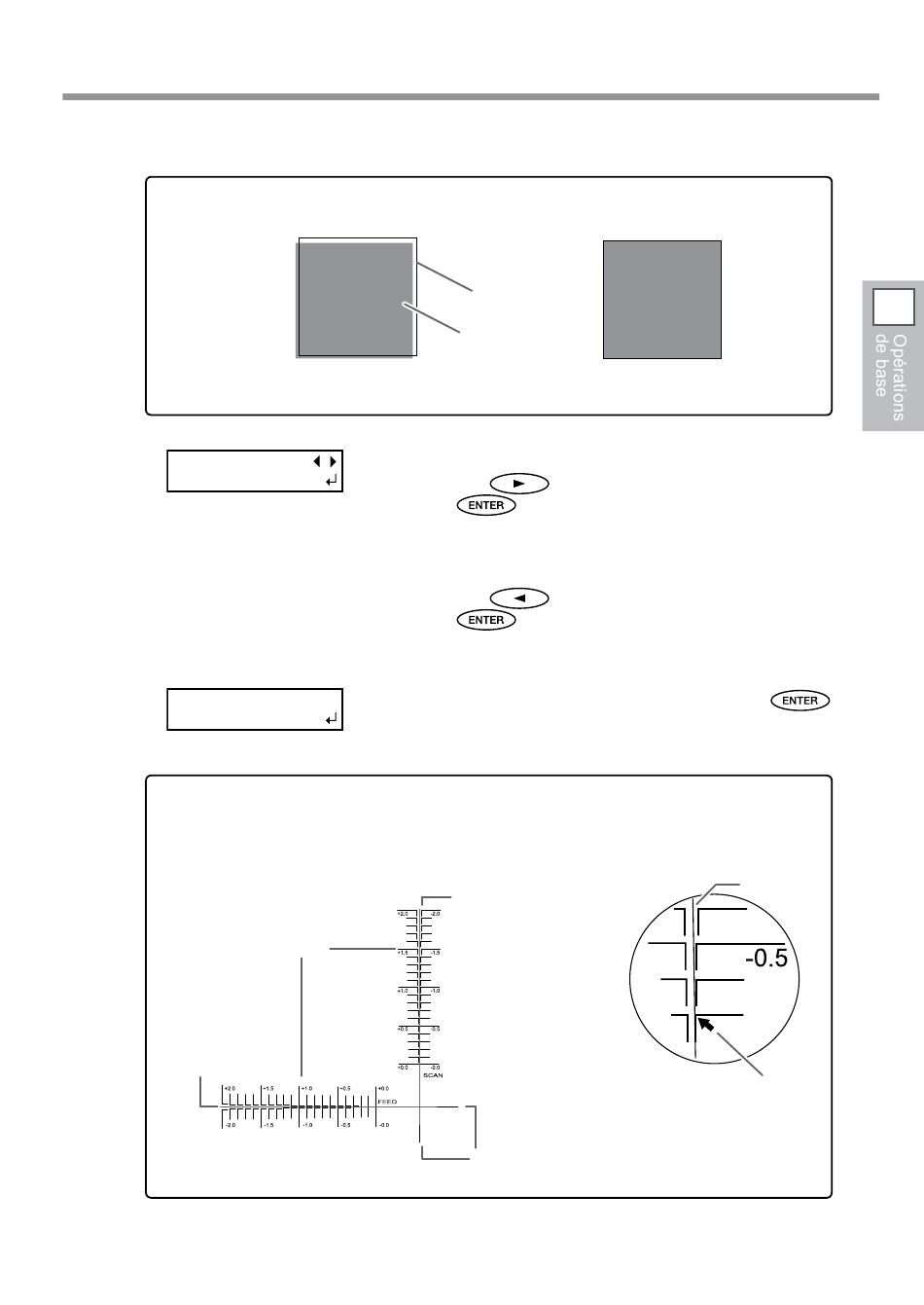

Vérification du gabarit de test (P&C1)
Vérifier que les positions d'impression et de coupe soient bien alignées.
Les positions de coupe et d'impres-
sion sont désalignées.

CONTINUE ADJ. ?
[YES] DONE

INPUT
ADJ. VALUES

Contrôler les valeurs de correction sur le motif de test.
Vérification du gabarit de test (P&C2)
Le point d'intersection de la ligne de coupe et de l'échelle des valeurs de correction représente la
valeur de correction. Vérifier la direction de balayage et le sens d'avance.
Échelle des valeurs
de correction
Côté [FEED]
(Alimentation)
Position
de coupe
Position
d'impression
Les positions de coupe et d'impres-
sion sont alignées.
[Les positions de coupe et d'impression sont alignées]
Appuyer sur pour sélectionner [DONE].
Presser pour valider.
9.
Passer à la procédure
[Les positions de coupe et d'impression ne sont pas
alignées]
Appuyer sur pour sélectionner [YES] (Oui).
Presser pour valider.
Le motif de test (P&C2) pour le réglage des valeurs de correction est
imprimé et coupé. Passer à la procédure
À l'apparition de la figure ci-contre, appuyer sur
Direction de balayage
Ligne de coupe
Installation du Matériau

.
Ligne de
coupe
Pour la figure, la valeur de
correction est "-0.3".
