Installation hydraulique
32

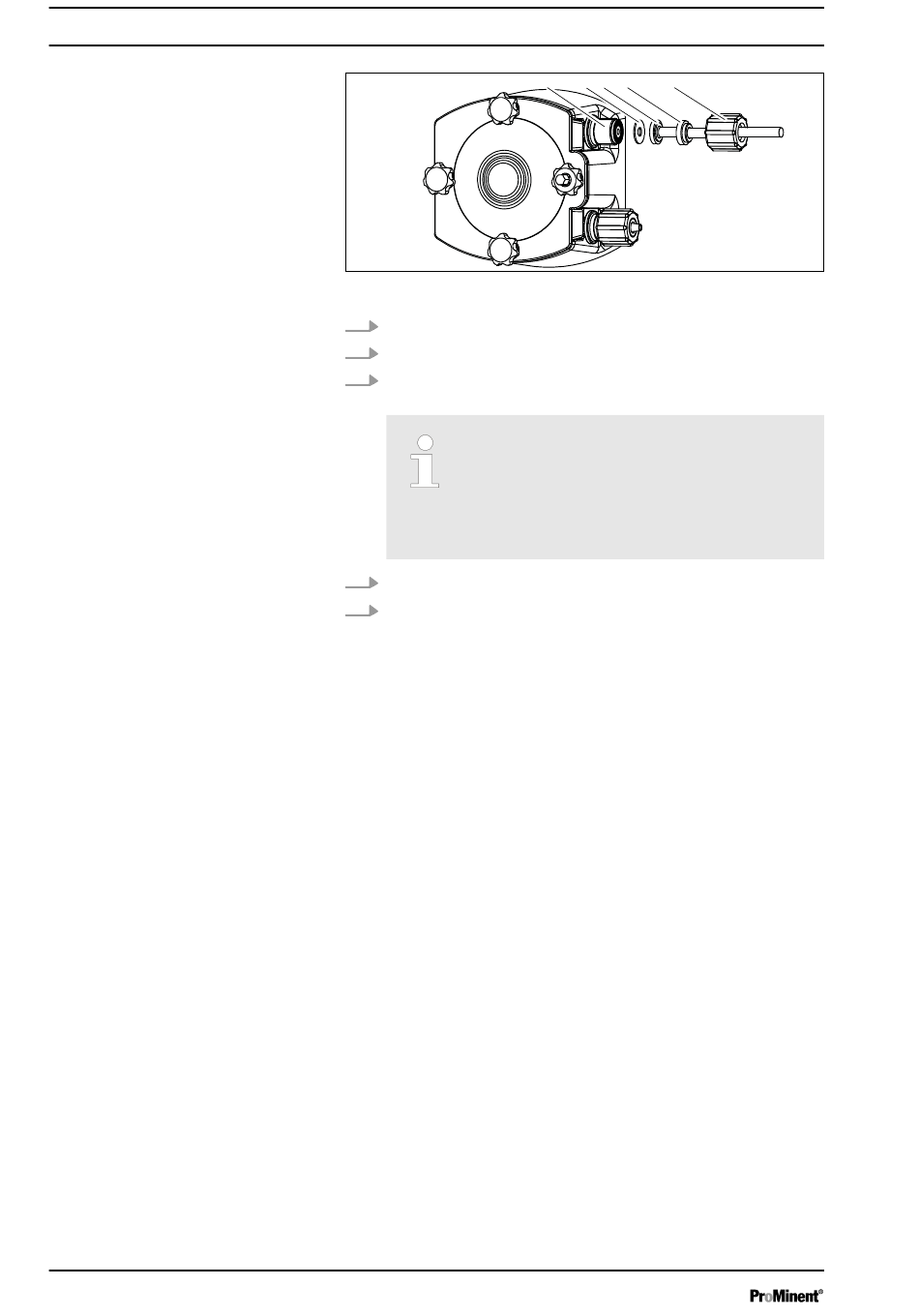

Fig. 9 : Installation des conduites d'aspiration et de dosage
3.
Couper bien droit l'extrémité de tuyau correspondante.
4.
Dévisser l'écrou-raccord (2) et le faire glisser sur le tuyau (3).
5.
Introduire l'extrémité du tuyau sur le raccord de tuyau (4) jus‐
qu'à la butée.
Les joints en PTFE usagés ne doivent pas
être réutilisés.
Dans le cas contraire, l'étanchéité de l'instal‐
lation ne pourrait plus être garantie, car ces
joints sont déformés durablement lorsqu'ils
sont comprimés.
6.
Serrer les écrous-raccords.
7.
En cas d'utilisation d'une conduite flexible exclusivement,
sans lance d'aspiration : couper l'extrémité libre de la con‐
duite d'aspiration de manière à ce que l'extrémité de la con‐
duite d'aspiration arrive juste au-dessus du fond du récipient
de fluide de dosage.
1
2 3
4
5
P_DX_0179_SW_2
