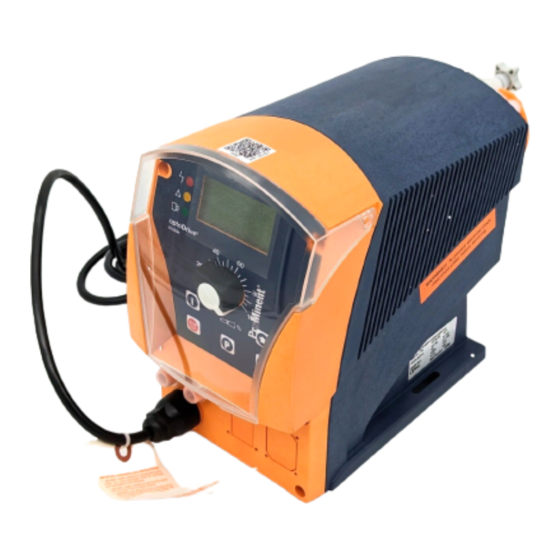

ProMinent delta Notice Abrégée

Notice abrégée delta
En haut à gauche
En bas à gauche

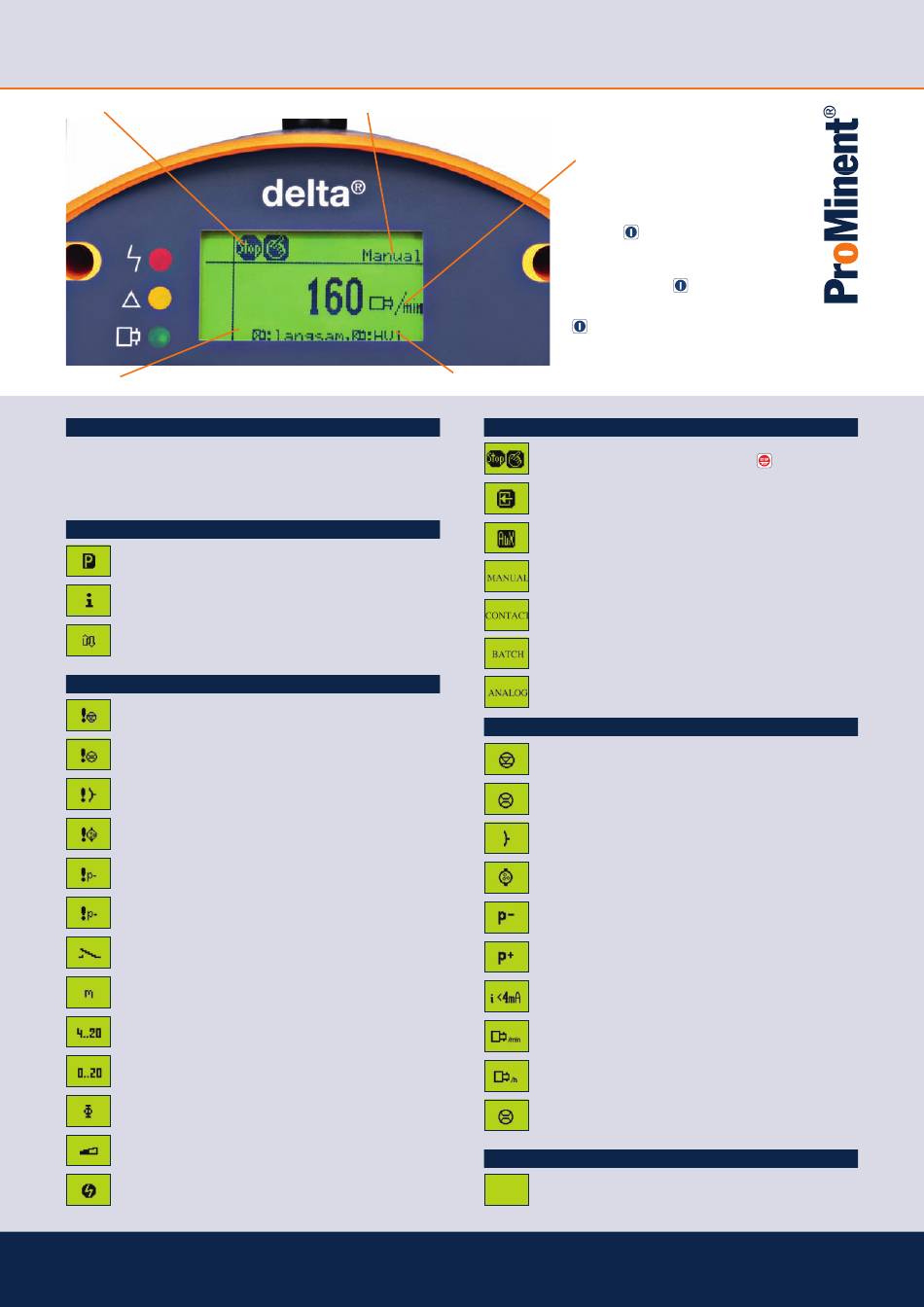

Symboles généraux utilisés
La pompe delta ® utilise de nombreux symboles d'affi chage.
Ces derniers peuvent varier selon le mode de fonctionnement
de la pompe, les appareils raccordés et la confi guration de la
pompe.
En haut à gauche
Pompe en mode réglage
Naviguez parmi les affi chages de l'écran principal ou de l'écran
en bas à droite grâce à la touche i
Modifi er la valeur de l'affi chage principal
En bas à gauche
Avertissement ! Le commutateur de niveau bi-étagé indique un
niveau de liquide insuffi sant dans le réservoir
Avertissement ! Entrée du contrôleur de dosage, nombre
d'impulsions non-conformes autorisées dépassé
Avertissement ! La surveillance de la rupture de la membrane
signale une rupture
Avertissement ! Présence d'air dans la tête doseuse
Avertissement ! La pompe détecte une pression de refoulement
faible
Avertissement ! La pompe détecte une pression de refoulement
élevée
Affi chage des impulsions d'entrée en mode de fonctionnement
«Contact»
Fonction Mémoire activée en mode de fonctionnement «Contact»
ou «Batch»
En mode de fonctionnement «Analogique», indique le réglage
d'une entrée de 4..20 mA
En mode de fonctionnement «Analogique», indique le réglage
d'une entrée de 0..20 mA
Un contrôleur de dosage est installé et le contrôle démarre
Indique la progression de la position de la membrane en dosage
lent avec un nombre d'impulsions inférieur à 60 impulsions par
minute
Erreur ! Informations sur l'écran principal au milieu à droite
www.prominent.com
®
avec optoDrive
En haut à droite
En bas à droite
En haut à droite, écran supérieur
Au milieu à droite, écran supérieur
En bas à droite, écran inférieur
®
Au milieu à droite
Écran principal – au milieu à droite
La touche permet de naviguer parmi les
informations relatives au fonctionnement.
Écran inférieur – en bas à droite
Maintenez la touche enfoncée jusqu'à
ce que le curseur apparaisse en bas, puis
relâcher la touche. Appuyez sur la touche
pour affi cher des informations supplé-
mentaires sur les modes de fonctionne-
ment.
Pompe arrêtée manuellement avec la touche
Fonction de pause, la pompe a été arrêtée par un contact ouvert
entre les fi ls brun et noir du câble de commande universel ; lorsque
le contact est fermé, la pompe poursuit son fonctionnement
Fréquence auxiliaire activée ; un contact fermé entre les fi ls gris
et noir du câble de commande universel active cette fonction
Pompe en mode de fonctionnement «Manuel»
Pompe en mode de fonctionnement «Contact»
Pompe en mode de fonctionnement «Batch»
Pompe en mode de fonctionnement «Analogique»
Erreur ! Le commutateur de niveau bi-étagé indique un niveau
de liquide insuffi sant dans le réservoir, la pompe s'arrête
Erreur ! Entrée du contrôleur de dosage, nombre d'impulsions
non-conformes autorisées dépassé, la pompe s'arrête
Erreur ! La surveillance de la rupture de la membrane signale
une rupture, la pompe s'arrête
Erreur ! Présence d'air dans la tête doseuse, la pompe s'arrête
Erreur ! La pompe détecte une pression de refoulement faible,
la pompe s'arrête
Erreur ! La pompe détecte une pression de refoulement élevée
(clapet bloqué/fermé), la pompe s'arrête
Erreur ! Pas d'entrée 4..20 mA ou entrée inférieure à 3,7 mA,
la pompe s'arrête
Affi chage de la vitesse de la pompe en impulsions par minute
Affi chage de la vitesse de la pompe en impulsions par heure
Pompe en mode de fonctionnement «Contact»
Affi chage des informations supplémentaires concernant le
fonctionnement.
Sous réserve de modifi cations techniques. BA DE 011 07/11 FR
N o de pièce 985870
