4.8

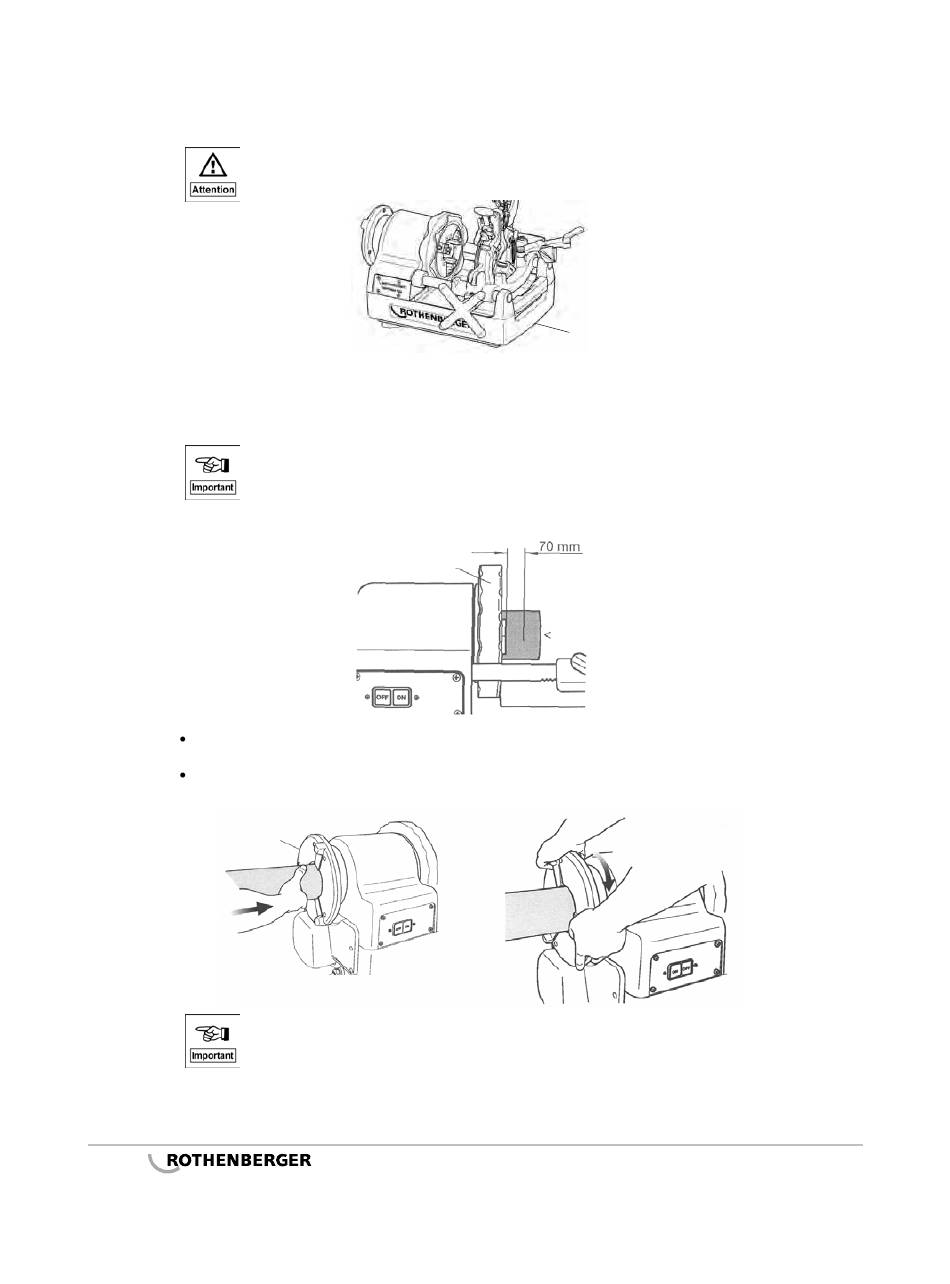

Vidange de l'huile

Respectez aussi absolument les prescriptions de sécurité et d'élimination des déchets
du chapitre 8!
5

Fonctionnement et manipulation de la machine de filetage

5.1 Serrage des pièces à usiner
Le chariot porte-outil peut toucher le cadre avant que le filetage soit terminé, ce qui peut entraîner
l'endommagement du mandrin de serrage excentrique ainsi que de la machine !
Un écart d'au moins 70 mm doit donc être respecté entre le filetage coupé sur la pièce à usiner et le
mandrin de serrage excentrique!
Rabattez le coupe-tubes (1) et la cage de filière vers le haut de manière à ce qu'ils ne gênent pas et placez
l'ébarbeur interne (3) au dos.
Insérez la pièce à usiner par le côté du mandrin de serrage concentrique (7) et serrez le mandrin de serrage
concentrique.
mandrin de
serrage
Mettre la
pièce à usiner
en place
Pour les tubes longs ou lourds, utiliser absolument le support pour tube, réf. 5.6047, afin d'éviter
toute oscillation ou distorsion de la pièce à usiner pendant le tournage , ainsi que pour empêcher que
la machine se renverse en raison du poids de la pièce à usiner ! Sinon la pièce à usiner et la machine
pourraient devenir instables! Protégez la zone dangereuse conformément à la description du chapitre
4.3 !
60
Mandrin de serrage
Vis de vidange d'huile
Tube
Serrer le mandrin de
serrage concentrique
