Chapitre 12 Installation, Retrait Et Remplacement; Installation De La Lame D'extension Ethernet - Quantum Scalar i500 Guide D'utilisation

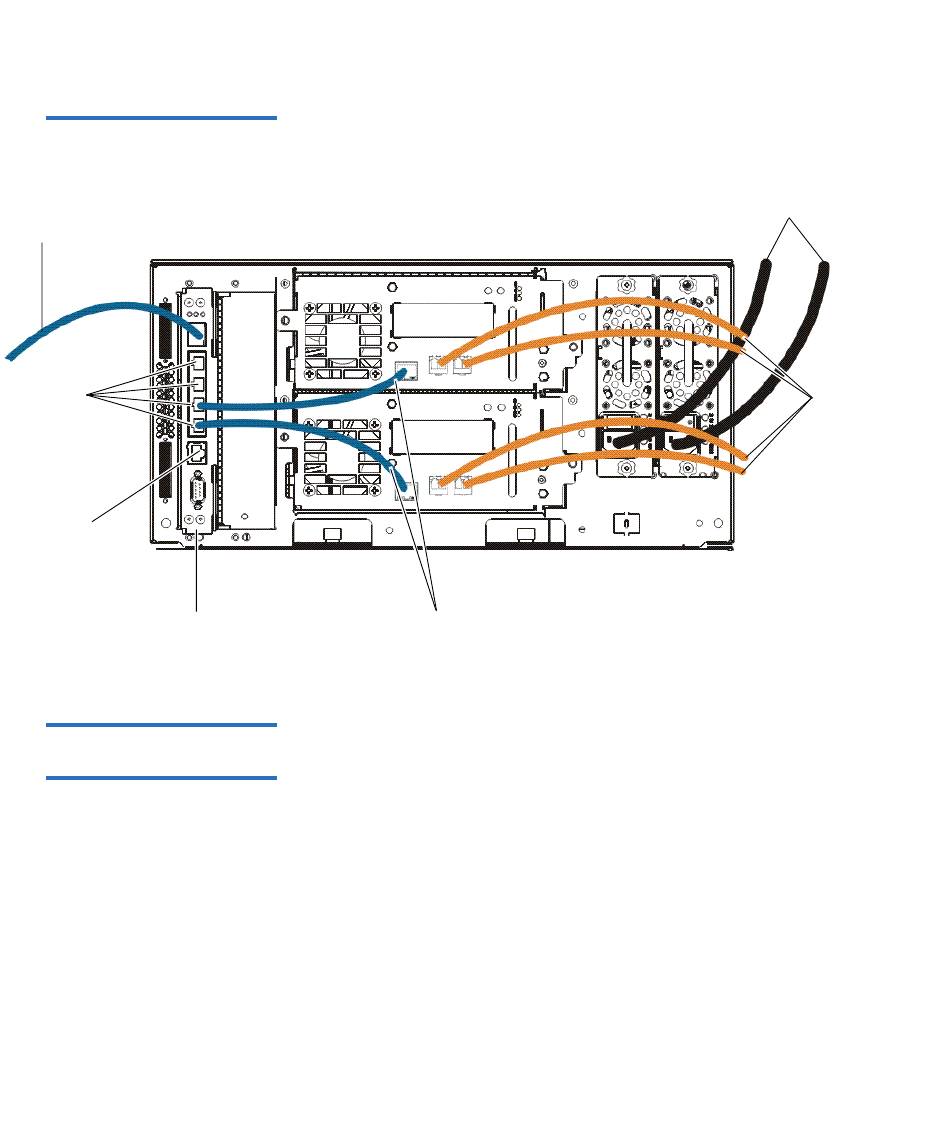

Figure 62 Connectivité
Ethernet sur les
bibliothèques 5U
Câble Ethernet
au réseau
Ports
Ethernet
internes
sur la LCB
Port de
service – ne
pas utiliser
Lame de contrôle
de la bibliothèque
Installation de la lame
d'extension Ethernet
Guide d'utilisation de la bandothèque Scalar i500
Connectivité Ethernet du lecteur de bande et de la lame d'extension Ethernet
Câbles Ethernet des lecteurs
de bande à la lame de
contrôle de bibliothèque
La lame d'extension Ethernet doit être installée dans la baie verticale
12
inférieure gauche dans un module d'extension. La baie vide située à
droite de la lame d'extension Ethernet doit être recouverte par une plaque
protectrice.
Équipement requis
• Lame d'extension Ethernet
• Plaque protectrice

Chapitre 12 Installation, Retrait et Remplacement

Cordons d'alimentation
Câbles Fibre
Channel
vers l'hôte
12
517
