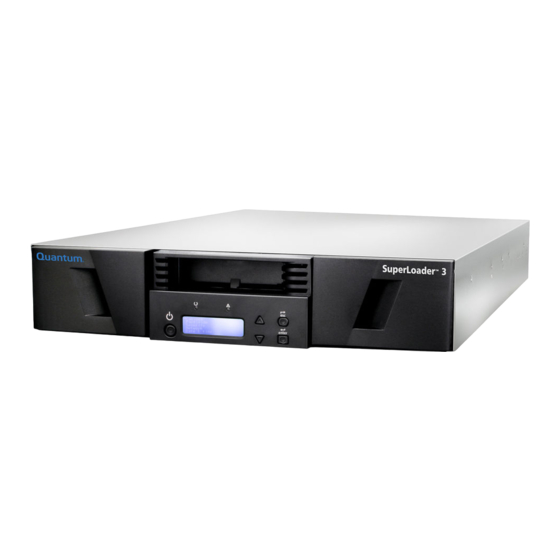

Quantum SuperLoader 3 Guide D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Guide d'utilisation Guide d'utilisation Guide d'utilisation
Guide d'utilisation
Guide d'utilisation
SuperLoader™ 3
81-81317-08 REV A

Publicité

Table des Matières
loading

Manuels Connexes pour Quantum SuperLoader 3

Sommaire des Matières pour Quantum SuperLoader 3

  • Page 1 Guide d'utilisation Guide d'utilisation Guide d'utilisation Guide d'utilisation Guide d'utilisation SuperLoader™ 3 81-81317-08 REV A...
  • Page 2 DÉCLARATION SUR LA MARQUE COMMERCIALE Quantum, DLT, DLTtape, le logo Quantum Logo et le logo DLTtape sont toutes des marques déposées de Quantum Corporation. SuperLoader, SDLT et Super DLTtape sont des marques de Quantum Corporation.

  • Page 3: Table Des Matières

    Panneau avant ........2 SuperLoader 3 LTO-2 ....... . 2 Autochargeur SuperLoader 3 LTO-3 et LTO-3 (modèle B) .
  • Page 4 Éjection d’un magasin ......37 Commande de chargement/éjection de magasin ..38 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 5 Affichage des informations relatives à l’état ....41 Affichage de l’état de l’autochargeur SuperLoader 3 ..42 Affichage de la version de micrologiciel .
  • Page 6 Réinstallation d’un magasin ......96 Installation d’un magasin vide ......97 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 7 Caractéristiques du média......141 Caractéristiques des lecteurs LTO-3 et LTO-3 (modèle B) ..142 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 8 A503 : Erreur d’asservissement de lecteur SDLT ..168 A507/A508 : Échec de lecture/écriture de répertoire ..173 viii Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 9 Méthodes de mise à la terre ....... 184 Conformité aux règles et normes en matière d’environnement ..184 Mise au rebut des équipements électriques et électroniques..185 Glossaire Index Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 10 Table des matières Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...

  • Page 11: Liste Des Figures

    Figure 18 Alignement à l’avant ......107 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 12 Exemple de journal d’événements d’échecs de  Figure 20 test d’autodiagnostic ......130 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 13 Tableau 16 Descriptions des champs ASC/ASCQ ....159 Tableau 17 Descriptions des champs des journaux de débogage . . . 160 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3 xiii...
  • Page 14 Tableau 28 Descriptions des champ d’échec de lecture/ écriture de répertoire ......174 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...

  • Page 15: Public Visé

    Public visé Ce document s’adresse essentiellement aux utilisateurs finaux qui installent et utilisent l’autochargeur SuperLoader 3. Objectif Ce document fournit des informations sur l’autochargeur SuperLoader 3 et comprend ce qui suit : • Description du produit • Instructions d’installation • Instructions de fonctionnement •...

  • Page 16: Organisation Du Document

    SCSI et les journaux d’erreurs de débogage et d’événements (SDLT 600 uniquement). • L’Annexe C, Réglementation, indique les réglementations qui s’appliquent à l’autochargeur. Ce document se termine par un glossaire et un index. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 17: Conventions Typographiques

    • Dimensions dans les figures : toutes les dimensions sont indiquées sans aucune mention de l’unité (il s’agit de pouces, sauf indication contraire). Documents associés Les documents associés à l’autochargeur Quantum SuperLoader 3 Quantum sont mentionnés ci-dessous : N° du...

  • Page 18: Coordonnées

    Englewood, CO 80112 (800) 854 7179 ou +1 303 397 2740 Coordonnées Les coordonnées de la société Quantum sont mentionnées ci-après. Siège social de Quantum Pour commander de la documentation sur <nom du produit> ou d’autres produits, veuillez contacter : ...

  • Page 19: Pour Obtenir Plus D'informations Ou De L'aide

    • Site Web du service après-vente et de l’assistance : enregistrez vos produits, obtenez une licence de logiciel, parcourez les formations Quantum, vérifiez la prise en charge des logiciels de sauvegarde et des systèmes d’exploitation, consultez nos manuels et nos foires aux questions, téléchargez des micrologiciels, des mises à...

  • Page 20: Garantie Internationale Du Produit Pour Les Utilisateurs Finaux

    Pour une assistance mondiale : http://www.quantum.com/ServiceandSupport/Index.aspx Garantie internationale Pour de plus amples informations sur la garantie limitée standard du produit pour les internationale du produit pour les utilisateurs finaux de Quantum : utilisateurs finaux http://www.quantum.com/pdf/QuantumWarranty.pdf Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 21: Introduction

    élevée, mais une méthode économique pour une sauvegarde des données simple et automatique. Interfaces hôtes L’autochargeur Quantum SuperLoader 3 se raccorde à votre serveur hôte via une connexion SCSI, Fibre Channel ou Serial Attached SCSI (SAS) afin de permettre à l’hôte d’envoyer automatiquement des données et des commandes.

  • Page 22: Lecteurs De Bande

    Chapitre 1 Introduction Présentation générale Lecteurs de bande L’autochargeur Quantum SuperLoader 3 est équipé de l’un des lecteurs de bande suivants et d’un ou deux magasins capables de contenir chacun un maximum de huit cartouches de bande. • SuperLoader 3 LTO-2 (SCSI) •...
  • Page 23 LTO-3 (modèle B) Fibre Channel ou Serial Attached SCSI (SAS). L’autochargeur Quantum SuperLoader 3 LTO est équipé d’un lecteur de bande LTO-3 et contient jusqu’à seize cartouches de données Ultrium 3 en utilisant deux magasins ; il fournit une capacité compressée de 12,8 To et un taux de transfert de données constant de 245 Go par heure (sans compres-...

  • Page 24: Autochargeur Superloader 3 Lto-5

    Cet autochargeur est un périphérique de stockage de données Serial SuperLoader 3 LTO-5 Attached SCSI (SAS). L’autochargeur Quantum SuperLoader 3 est équipé d’un lecteur de bande LTO-5 et contient jusqu’à seize cartouches de données Ultrium 5 quand on utilise deux magasins ; il fournit une capacité compressée de 48 téraoctets et un taux de transfert de données constant de 500 Go par...

  • Page 25: Superloader 3 Vs160

    Cet autochargeur est compatible SCSI-3 et fonctionne comme périphérique de stockage de données à un numéro SCSI et deux numéros LUN. L’autochargeur Quantum SuperLoader 3 VS160 est équipé d’un lecteur de bande Quantum VS160 et contient jusqu’à seize cartouches de données Quantum VS1 en utilisant deux magasins, fournissant une capacité...

  • Page 26: Superloader 3 Sdlt 600

    Cet autochargeur est compatible SCSI-3 et fonctionne comme périphérique de stockage de données à un numéro SCSI et deux numéros LUN. L’autochargeur Quantum SuperLoader 3 SDLT 600 est équipé d’un lecteur de bande Quantum SDLT 600 et contient jusqu’à seize cartouches de données SDLT II en utilisant deux magasins, fournissant une capacité...
  • Page 27 17 • Préparation de l’hôte et vérification de la connexion, page 22 • Prise en charge du système d’exploitation Windows, page 23 • Lecteur de codes-barres, page 24 • DLTSage Dashboard, page 25 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 28: Installation Et Configuration Présentation De L'installation

    Chapitre 2 Installation et configuration Présentation de l’installation Présentation de l’installation L’autochargeur SuperLoader 3 est un périphérique SCSI qui s’interface avec votre ordinateur hôte (voir Interface SCSI). Une version Fibre Channel de cet autochargeur est disponible si ce dernier est équipé d’un lecteur de bande Fibre Channel natif LTO-3 ou DLT-S4 (voir Interface Fibre Channel).

  • Page 29: Interface Fibre Channel

    Windows, page 23. Interface Fibre Channel L’installation de l’autochargeur Fibre Channel comprend les étapes suivantes, qui sont expliquées en détail plus loin dans cette section : 1 Préparez-vous à installer votre nouvel autochargeur Quantum SuperLoader 3 (voir Sélection de l’emplacement, page 10).

  • Page 30: Installation Et Configuration Sélection De L'emplacement

    Remarque :Trouvez la prise de courant la plus proche de l’autochargeur. Le câble d’alimentation est le principal dispositif de sectionnement et doit être facilement accessible à tous moments. Poids 14,1 kg déchargé 17,2 kg chargé avec 2 magasins et 16 cartouches Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 31: Spécifications Ul

    Surcharge du circuit Il convient d’apporter une attention particulière au raccordement de l’équipement sur le circuit d’alimentation et aux conséquences qu’une surcharge de circuits pourrait avoir sur la protection contre les surtensions Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 32: Installation Et Configuration Spécifications De Bus Scsi

    Il existe de légères différences entre les autochargeurs Quantum SuperLoader 3 LTO-2 et Quantum SuperLoader 3 VS160/SDLT 600. SuperLoader 3 LTO-2 Vous devez raccorder l’autochargeur Quantum SuperLoader 3 LTO-2 à l’un des types de bus SCSI suivants : • Ultra2 SCSI, bus SCSI asymétrique différentiel basse tension Remarque : L’autochargeur n’est pas compatible avec un bus SCSI...

  • Page 33: Déballage De L'autochargeur

    égale à 15 °C, laissez l’autochargeur s’habituer à la température ambiante pendant au moins 12 heures avant d’ouvrir le carton d’emballage. Déballez avec soin votre nouvel autochargeur Quantum SuperLoader 3 et vérifiez qu’il n’a pas été endommagé pendant le transport. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 34: Chapitre 2 Installation Et Configuration Déballage De L'autochargeur

    Accessoires Les accessoires suivants sont livrés avec l’autochargeur Quantum SuperLoader 3 avec une interface SCSI, Fibre Channel ou SAS : • Guide de démarrage rapide de l’autochargeur Quantum SuperLoader 3 • Kits de lecteurs de bande SCSI •...

  • Page 35: Montage En Rack De L'autochargeur

    L’alimentation électrique nécessite au moins deux à trois secondes pour laisser les condensateurs se décharger. Ceci garantit une réinitialisation complète du système lors de la mise hors tension et permet d’éviter des erreurs système. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 36: Chapitre 2 Installation Et Configuration Présentation Des Caractéristiques De L'autochargeur

    Interrupteur d’alimentation Fente de chargement Voyants DEL du panneau avant Écran LCD du panneau avant Touches de fonction Magasin gauche (ou vide) Magasin droit (ou vide) Figure 2 Présentation du panneau arrière Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 37: Branchement Des Câbles

    SCSI. 2 Raccordez une extrémité du câble SCSI (inclus dans le kit d’accessoires) à l’un des connecteurs situés sur le panneau arrière de l’autochargeur (voir figure Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 38: Chapitre 2 Installation Et Configuration Branchement Des Câbles

    7 Raccordez le connecteur femelle du câble d’alimentation au connecteur d’alimentation situé sur le panneau arrière de l’autochargeur (voir figure 8 Branchez le câble d’alimentation dans la prise reliée à la terre la plus proche. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 39: Branchement Des Câbles Fibre Channel Et D'alimentation

    1 Raccordez une extrémité du câble Fibre Channel (inclus dans le kit d’accessoires) au connecteur Fibre Channel situé sur le panneau arrière de l’autochargeur (voir figure Figure 4 Connecteurs de câble (lecteur de bande Fibre Channel) Câble Fibre Channel Câble Ethernet Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 40: Branchement Des Câbles Sas Et D'alimentation

    Pour raccorder les câbles SAS et d’alimentation à l’autochargeur, procédez câbles SAS et comme suit : d’alimentation 1 Raccordez une extrémité du câble SAS (inclus dans le kit d’accessoires) au connecteur SAS situé sur le panneau arrière de l’autochargeur (voir figure Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 41 électriques et votre source d’alimentation. Pendant le test d’autodiagnostic, les deux voyants DEL doivent s’allumer brièvement, suivis par seulement le voyant DEL de disponibilité/d’activité. Une fois l’initialisation terminée, l’écran LCD Home (Accueil) affiche l’écran Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 42: Chapitre 2 Installation Et Configuration Préparation De L'hôte Et Vérification De La Connexion

    Prise en charge du système d’exploitation Windows, page 23). Des informations sur la compatibilité des logiciels sont disponibles sur le site www.quantum.com. La plupart des logiciels de sauvegarde nécessitent un module supplémentaire pour communiquer avec la robotique de l’autochargeur. • Si le serveur hôte est raccordé à un réseau, vérifiez avec l’administrateur système avant toute mise hors tension.

  • Page 43: Chapitre 2 Installation Et Configuration Prise En Charge Du Système D'exploitation Windows

    Chapitre 2 Installation et configuration Prise en charge du système d’exploitation Windows Prise en charge du système d’exploitation Windows Deux pilotes de périphériques sont associés à l’autochargeur SuperLoader 3. Un pour l’autochargeur lui-même et un second pour le lecteur de bande dans l’autochargeur.

  • Page 44: Installation Et Configuration Lecteur De Codes-Barres

    à l’application de sauvegarde sur simple demande. Si vous utilisez le lecteur de codes-barres, vous devez appliquer ou faire glisser les étiquettes de codes-barres dans le logement approprié situé à Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 45: Installation Et Configuration Dltsage Dashboard

    La dernière version de DLTSage Dashboard pour les lecteurs de bande DLT- V4 et DLT-S4 peut être téléchargée à partir du site Web de Quantum à l’adresse : www.quantum.com/ServiceandSupport/ SoftwareandDocumentationDownloads/SDLT600/Index.aspx#Drivers...
  • Page 46 Chapitre 2 Installation et configuration DLTSage Dashboard Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 47: Chapitre 3 Fonctionnement De L'autochargeur

    Le panneau avant consiste de deux voyants DEL, de quatre boutons et d’un écran à cristaux liquides de 2 lignes à 16 caractères et fournit tout ce dont vous avez besoin pour surveiller l’état de l’autochargeur et contrôler toutes ses fonctions. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 48: Chapitre 3 Fonctionnement De L'autochargeur Fonctionnalité Du Panneau De Commande

    Tableau 2 Voyants DEL du panneau avant Fonction Vert Jaune ÉTEINT ÉTEINT Hors tension ALLUMÉ ÉTEINT Prêt Clignotant ÉTEINT Activité normale ÉTEINT Clignotant Problème d’autochargeur ÉTEINT ALLUMÉ Panne d’autochargeur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 49: Saisie De Mots De Passe

    , puis appuyez sur (Session terminée) apparaît à l’écran LCD. Remarque : Vous pouvez aussi appuyer sur Escape (Échapper) pour Escape (Échapper) fermer la session. Appuyez sur jusqu’à ce que l’écran principal apparaisse. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 50: Chapitre 3 Fonctionnement De L'autochargeur Utilisation Des Cartouches

    Si vous essayez de décharger une car- touche du lecteur pendant que l’autochargeur écrit sur la bande, la com- mande n’est pas exécutée tant que la commande d’écriture n’est pas terminée. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 51: Insertion D'une Seule Cartouche

    3 Dans le sous-menu , allez à Enter (Entrée) Insert Tape, Push to Hard puis appuyez sur . Le message Stop (Insérez la bande, appuyez jusqu'à ce qu'elle s'arrête) apparaît sur l'écran LCD. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 52 3 Dans le sous-menu , allez à Enter (Entrée) Insert Tape, Push to Hard puis appuyez sur . Le message Stop (Insérez la bande, appuyez jusqu'à ce qu'elle s'arrête) apparaît sur l'écran LCD. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 53: Déplacement D'une Seule Cartouche

    ( 3 À partir de To: (De : ), sélectionnez l’emplacement vers lequel vous voulez déplacer la cartouche. Les logements qui sont occupés par Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 54: Éjection D'une Seule Cartouche

    Pour éjecter une cartouche en fonction de son emplacement : Commands (Commandes) 1 Dans le menu principal, allez à , puis appuyez Enter (Entrée) Commands (Commandes) Eject (Éjecter) 2 Dans le sous-menu , allez à Enter (Entrée) puis appuyez sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 55 3 Dans le sous-menu , allez à , puis Enter (Entrée) appuyez sur From Drive (Du lecteur) Enter (Entrée) 4 Allez à , puis appuyez sur La cartouche sélectionnée est éjectée de la fente de chargement. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 56: Chapitre 3 Fonctionnement De L'autochargeur Utilisation De Magasins Et De Magasins Vides

    Utilisation de magasins et de magasins vides Utilisation de magasins et de magasins vides Figure 7 Magasin gauche Vue du bord intérieur du magasin gauche Vue du bord extérieur du magasin gauche Magasin vide de gauche Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 57: Éjection D'un Magasin

    4 Prenez le magasin par la poignée avec une main et sortez-le en le faisant glisser, en le soutenant par en-dessous avec l’autre main. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 58: Commande De Chargement/Éjection De Magasin

    Le magasin est correctement installé lorsque vous sentez qu’il Left Mag Inserted s’emboîte et que l’avant frôle le panneau avant. (Magasin gauche inséré) Right Mag Inserted (Magasin droit inséré) apparaît à l’écran LCD. L’autochargeur effectue automatiquement un inventaire. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 59: Fonctionnement Manuel Du Magasin

    Ne tournez pas le magasin en introduisant votre main et en poussant le support de la cartouche. Vous pouvez utiliser les ouvertures dans le magasin pour charger et décharger des cartouches des huit logements de chaque magasin. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 60: Pour Identifier Un Logement

    1 à 8 font référence aux logements du magasin gauche. Les nombres supérieurs de 9 à 16 font référence aux logements du magasin droit, si le magasin droit optionnel est installé. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 61: Fonctionnement De L'autochargeur Affichage Des Informations Relatives À L'état

    Dans le menu déroulant de l’écran LCD, vous pouvez consulter l’état de l’autochargeur, la version du micrologiciel, l’état des éléments, l’état du lecteur de bande, la version du lecteur de bande et les informations Ethernet. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 62 (Fibre Channel) Mode Aléatoire Le mode de changement est défini sur Random (Aléatoire). SÉQUENTIEL Le mode de changement est défini sur Sequential (Séquentiel). Lecteur BC Oui ou Non Un lecteur de codes-barres est présent. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 63: Affichage De La Version De Micrologiciel

    Autoloader (Autochargeur) 2 Dans le sous-menu , allez à Enter (Entrée) puis appuyez sur 3 Dans le sous-menu Autoloader (Autochargeur) Element Status , allez à (État des éléments) Enter (Entrée) , puis appuyez sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 64: Affichage De L'état Du Lecteur De Bande

    Une liste de messages apparaît. Ces messages peuvent inclure : Tableau 4 Champs d’état du Champ Description lecteur SCSI ID (Numéro Indique le numéro d’identification SCSI du lecteur SCSI) ou Fibre ou un lecteur Fibre Channel. Channel Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 65: Affichage De La Version Du Lecteur De Bande

    1 Dans le menu principal, allez à Enter (Entrée) Status (État) Ethernet 2 Dans le sous-menu , allez à , puis appuyez sur Enter (Entrée) Une liste de messages apparaît. Ces messages peuvent inclure : Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 66: Chapitre 3 Fonctionnement De L'autochargeur Réalisation D'un Inventaire

    1 Dans le menu principal, allez à , puis appuyez Enter (Entrée) Commands (Commandes) Inventory 2 Dans le sous-menu , allez à (Inventaire) Enter (Entrée) , puis appuyez sur . L’autochargeur lit les codes-barres de toutes les cartouches présentes. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 67: Compression Des Données

    à partir du panneau avant ou du système de télégestion intégré.Votre application de sauvegarde peut aussi avoir des informations sur la compression. L’affichage du panneau avant indique si la compression de Enabled (Activée) Disabled (Désactivée). données est Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 68: Chapitre 3 Fonctionnement De L'autochargeur Compression Des Données

    Chapitre 3 Fonctionnement de l’autochargeur Compression des données Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 69: Système De Télégestion Intégré

    Page des commandes, page 66 Présentation du système de télégestion intégré Le micrologiciel de votre autochargeur Quantum SuperLoader 3 inclut une interface Ethernet pour permettre l’administration à distance de l’autochargeur. L’interface, appelée système de télégestion intégré, inclut un serveur Web qui fournit une interface utilisateur graphique basée sur le langage HTML pour une plus grande facilité...

  • Page 70: Chapitre 4 Système De Télégestion Intégré Présentation Du Système De Télégestion Intégré

    1 De votre ordinateur, ouvrez votre navigateur Web. 2 Dans le champ d’adresse du navigateur, entrent l’adresse IP de votre autochargeur (voir Affichage des informations Ethernet, page 45). accueil La page d’ apparaît dans votre fenêtre de navigateur. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 71: Affichage Des Informations Sur L'état

    • POC (nombre à 5 chiffres) est le nombre de fois où le système a été réinitialisé depuis sa fabrication. • POH est le nombre d’heures, minutes et secondes où le système a été mis sous tension depuis la dernière réinitialisation. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 72: Chapitre 4 Système De Télégestion Intégré Page Configurations

    4 Cliquez sur Submit (Soumettre) Remarque : Vous devez réinitialiser le système pour que le nouveau numéro SCSI prenne effet, ou utiliser le panneau avant pour mettre hors puis sous tension votre machine. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 73: Fibre Channel

    1 Dans n’importe quelle page, cliquez sur l’entête . L’écran Configurations s’affiche. 2 Dans la section de la page, le choix actuel est indiqué. Pour le Submit (Soumettre) modifier, sélectionnez l’autre option. Cliquez sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 74 Sequential Cycle (Cycle séquentiel) été utilisée. En mode , l’autochargeur poursuit son cycle jusqu’à ce qu’un utilisateur l’arrête. Mode Pour configurer le Configurations 1 Dans n’importe quelle page, cliquez sur l’entête . L’écran Configurations s’affiche. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 75: Bande De Nettoyage

    Compression Pour l’autochargeur Quantum SuperLoader 3, la compression des données dépend du lecteur. Le panneau avant et le système de télégestion intégré indiquent si la compression est activée ou non.
  • Page 76 Le logiciel de sauvegarde hôte peut aussi exiger une reconfiguration si le chargeur a été à l'origine installé avec seulement le magasin gauche par défaut. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 77: Configuration De L'heure Système

    L’heure système est affichée par le système de télégestion intégré et est utilisée en interne pour l’enregistrement des événements et des erreurs. L’heure sera réinitialisée automatiquement si un serveur horaire est configuré. Sinon, l’heure doit être définie via le système de télégestion Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 78: Configuration Des Options Réseau

    Pour modifier les configurations Ethernet : paramètres réseau actuels Pour afficher les Configurations 1 Dans n’importe quelle page, cliquez sur l’entête . L’écran Configurations s’affiche. Configurations Networking (Mise en réseau) 2 Dans le menu , cliquez sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 79: Configuration Des Options De Sécurité

    2 Dans le volet gauche de l’écran, cliquez sur . La System Security (Sécurité système) section de l’écran s’affiche. Front Panel 3 Pour activer la sécurité du panneau avant, cochez la case Security Enabled (Sécurité du panneau avant activée) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 80 Remarque : Pour supprimer un utilisateur, d’utilisateur Submit (Soumettre) et cliquez sur avec les User Name (Nom d’utilisateur) Password (Mot champs de passe) laissés vides. Client Authorization Control (Contrôle d’autorisation Pour configurer l’option de clients) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 81 Client Overlap Control (Contrôle de chevauchement de La règle de gestion clients) permet de contrôler la manière dont le serveur Web traite les requêtes de contrôle de chevauchement de multiples clients sur la liste des Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 82 à accéder au système. Remarque : Le verrouillage est seulement disponible aux utilisateurs inclus dans la liste des clients autorisés. 4 Cliquez sur Submit (Soumettre) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 83: Chapitre 4 Système De Télégestion Intégré Page De Mises À Jour

    Microsoft a décrit une solution de remplacement pour ce problème relatif à leur produit dans l’article 898060 de l’assistance technique (http://support.microsoft.com/ default.aspx?scid=898060). Si ce problème survient, l’autochargeur devra être redémarré pour éviter d’autres erreurs de communication. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 84: Chapitre 4 Système De Télégestion Intégré Page De Diagnostics

    View Error and History Logs (Afficher les journaux d’erreurs et d’historique) View Logs (Afficher les journaux) , cliquez sur . Vous pouvez Save Logs aussi enregistrer les journaux dans un fichier en cliquant sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 85: Diagnostics

    Cela peut être utile pour localiser l’emplacement de l’autochargeur. Diagnostics 1 Dans n’importe quelle page, cliquez sur l’entête . L’écran Diagnostics s’affiche. 2 Sous Identification Time , entrez le nombre de secondes dans le champ (secs) (Durée [sec.]) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 86: Chapitre 4 Système De Télégestion Intégré Page Des Commandes

    To: (Vers :) 3 Dans le menu déroulant sous , sélectionnez l’emplacement Submit vers lequel vous voulez déplacer la bande, puis cliquez sur (Soumettre) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 87: Inventaire

    Sequential (Séquentiel) Remarque : Le chargeur doit être en mode Configurations sélectionné dans la page , pour utiliser le Sequential Operations (Opérations séquentielles) mode Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 88 . Cela déplace la cartouche suivante vers le lecteur de bande. démarrage Remarque : Vous devez exécuter une commande de ou de reprise pour charger une cartouche dans le lecteur de bande avant de commencer une sauvegarde hôte. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 89: Administration

    Configuration des mots de passe, page 83 Introduction Lorsque vous utilisez pour la première fois l’autochargeur Quantum SuperLoader 3, il effectue automatiquement un test d’autodiagnostic (POST). Pendant le test d’autodiagnostic, le voyant DEL (vert) de gauche clignote. Après le test d’autodiagnostic, le voyant DEL (vert) de gauche et le voyant DEL (orange) de droite clignotent alternativement.

  • Page 90: Configuration De L'autochargeur

    En revanche, si vous configurez l’option de sécurité, toutes les fonctionnalités de configuration deviendront protégées par mot de passe. Vous avez besoin d’un mot de passe de niveau administrateur pour configurer l’autochargeur. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 91 Chapitre 5 Administration Configuration de l’autochargeur Pour configurer l’autochargeur Quantum SuperLoader 3, vous devez vérifier les points de configuration suivants : • Autochargeur SCSI, SAS ou Fibre Channel. • Magasins. • Adresse IP Ethernet (si vous n’utilisez pas le protocole DHCP).

  • Page 92: Autochargeur Scsi

    Restore Default Autochargeur SCSI Chaque périphérique SCSI relié à un serveur ou à un poste de travail doit avoir un numéro SCSI unique. Pour l’autochargeur SuperLoader 3 SCSI, vous numéro SCSI avez besoin d’un Pour configurer le numéro SCSI :...

  • Page 93: Chapitre 5 Administration

    à l’écran LCD. Power Off (Mise hors tension) apparaît à l’écran LCD, puis l’autochargeur s’éteint. 7 Appuyez à nouveau sur l’interrupteur d’alimentation pour allumer l’autochargeur. Les nouveaux paramètres SAS sont alors implémentés. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 94: Autochargeur Fibre Channel

    à l’écran LCD. Power Off (Mise hors tension) apparaît à l’écran LCD, puis l’autochargeur s’éteint. 7 Appuyez à nouveau sur l’interrupteur d’alimentation pour allumer l’autochargeur. Les nouveaux paramètres Fibre Channel sont alors implémentés. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 95: Chapitre 5 Administration Configuration D'ethernet

    à l’écran LCD. 5 Appuyez sur l’interrupteur d’alimentation situé sur le panneau avant et System Shutdown wait 60 sec (Arrêt maintenez-le enfoncé jusqu’à ce que système, veuillez patienter 60 secondes) Power apparaisse à l’écran LCD. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 96: Configuration Du Masque De Sous-Réseau

    Pour configurer un masque de sous-réseau : , puis appuyez sur  Configuration 1 Dans le menu principal, allez à Enter (Entrée) , puis appuyez sur  2 Dans le menu Configuration Ethernet , allez à Enter (Entrée) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 97: Configuration D'une Passerelle Ip

    Lorsque vous avez passé tous les chiffres de l’adresse de la passerelle, Enter to Save (Pour enregistrer, appuyez sur l’autochargeur affiche Entrée) Remarque : Pour corriger une erreur, appuyez sur Escape (Échapper) pour revenir au chiffre que vous voulez modifier. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 98: Heure Système

    Greenwich (GMT), puis Enter (Entrée) appuyez sur . Le nouveau fuseau horaire est configuré. Escape (Échapper) Enter (Entrée) 6 Appuyez sur , si nécessaire, pour revenir au menu principal. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 99: Configuration De La Date Et De L'heure

    Appuyez sur pour faire avancer le curseur au chiffre suivant. Enter (Entrée) 9 Appuyez sur pour enregistrer. Escape (Échapper) 10 Appuyez sur , si nécessaire, pour revenir au menu principal. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 100: Chapitre 5 Administration Configuration Du Mode De Changement

    Enter (Entrée) Configuration Change Mode (Changer le mode) 2 Dans le menu , allez à , puis Enter (Entrée) appuyez sur . Les options de mode apparaissent. Le mode actuellement activé est coché. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 101: Opérations Du Mode Séquentiel

    1 Dans le menu principal, allez à Commands (Commandes) , puis appuyez Enter (Entrée) Commands (Commandes) Sequential Ops 2 Dans le menu , allez à (Opérations séquentielles) Enter (Entrée) , puis appuyez sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 102: Chapitre 5 Administration Configuration De La Sécurité

    . Si elle n’est pas cochée, l’option de désactivée sécurité est Enter(Entrée) 3 Pour modifier l’option, appuyez sur . Par exemple, si l’option activée désactivée de sécurité était , elle est maintenant et rien n’est coché. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 103: Chapitre 5 Administration Configuration Des Magasins

    Configuration des magasins Dans certains cas, les propriétaires d’autochargeur devaient payer des frais de licence à l’éditeur de logiciels (ISV) pour les SuperLoader 3 à deux magasins bien qu’un seul magasin n’ait été configuré. Cela venait du fait que le logiciel ISV enregistrait l’autochargeur comme un périphérique à...

  • Page 104: Chapitre 5 Administration Configuration Des Mots De Passe

    à la fonctionnalité de l’autochargeur pour saisir un nouveau mot de passe. Dans ce cas-là, vous devez appeler le service d’assistance clientèle. Avant d’appeler, connectez l’autochargeur à Ethernet et ouvrez le système de télégestion intégré. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 105 User name (Nom d’utilisateur) apparaît. Le représentant du service d’assistance clientèle aura besoin de la valeur entre astérisques pour localiser et réinitialiser votre mot de passe. Il s’agit de votre « numéro de domaine ». Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 106 Chapitre 5 Administration Configuration des mots de passe Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 107: Diagnostics

    Chaque fois que vous allumez l’autochargeur, le test d’autodiagnostic vérifie tous les composants standard de l’autochargeur. Si vous rencontrez des problèmes avec l’autochargeur, le test d’autodiagnostic est un bon moyen de déterminer si l’un des principaux composants est défectueux. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 108: Exécution D'un Test D'autodiagnostic

    System Shutdown Please Wait ... (Arrêt du système, veuillez message patienter...) apparaisse. 2 Relâchez l’interrupteur d’alimentation. L’autochargeur s’éteint. 3 Appuyez à nouveau sur l’interrupteur d’alimentation pour rallumer l’autochargeur. Le test d’autodiagnostic s’exécute automatiquement. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 109: Explication Des Résultats Du Test D'autodiagnostic

    Remarque : Le système de télégestion intégré vous permet d’effectuer tous les tests de diagnostic, mais les tests qui exigent qu’une cartouche soit insérée s’interrompront si personne n’insère manuellement la cartouche dans les délais impartis. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 110: Chapitre 6 Diagnostics Tests De Diagnostic À Partir Du Panneau Avant

    Halt Test (Arrêter le test) , les opérations du magasin ou du sélecteur sont terminées et le test de diagnostic est arrêté. arrêt de test Pour exécuter un à partir du panneau avant : Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 111: Tests De Diagnostic Du Panneau Avant

    Running Test (Exécution du test) immédiatement. Le message s’affiche pendant le déroulement du test. Test Successful (Test réussi) Test Une fois le test terminé, le message Failed (Test échoué) avec un code d’erreur s’affichent. Passez à l’Étape Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 112: Chapitre 6 Diagnostics Tests De Diagnostic Du Système De Télégestion Intégré

    Vous pouvez exécuter les tests de diagnostic suivants à partir du système de télégestion intégré : • Loader—Picker Test (Chargeur - Test du sélecteur) • Loader—Magazine Test (Chargeur - Test du magasin) • Loader—Inventory Test (Chargeur - Test d’inventaire) • Random Moves (Mouvements aléatoires) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 113: Diagnostics Effectués À L'aide Du Système De  Télégestion Intégré

    état. Pour consulter l’état View Diagnostic Test Progress (Afficher le du test, à partir de déroulement du test de diagnostic) View Status (Afficher l’état) , cliquez sur Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 114 Chapitre 6 Diagnostics Tests de diagnostic du système de télégestion intégré Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 115: Unités Remplaçables Par L'utilisateur (Cru)

    Unités remplaçables par l’utilisateur (CRU) Le SuperLoader 3 ne prévoit pas d’entretien par le client. Si vous voulez assurer vous-même l’entretien de l’unité, le câble d’alimentation doit être enlevé de l’unité et de la prise électrique avant de retirer le capot. Le non- respect de cette instruction peut provoquer des blessures corporelles ou endommager l’équipement.

  • Page 116: Retrait D'un Magasin

    1 Prenez le magasin par la poignée avec une main et soutenez-le par le bas avec l’autre main. 2 Faites glisser le magasin dans la baie de magasin. Assurez-vous de placer le magasin correctement ; il doit facilement glisser. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 117: Installation D'un Magasin Vide

    La poignée doit être enlevée et la poignée appropriée doit être fixée en fonction de l’orientation du magasin ou du magasin vide. Pour enlever et fixer une poignée de magasin, vous avez besoin d’un tournevis cruciforme nº 1. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 118: Changement D'orientation D'un Magasin

    Vue du bord intérieur du magasin gauche Vue du bord extérieur du magasin gauche Magasin vide de gauche Changement d’orientation d’un magasin 1 Enlevez les deux vis qui fixent la poignée à l’avant du magasin. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 119: Changement D'orientation D'un Magasin Vide

    4 Ajoutez la poignée droite ou gauche appropriée à l’avant du magasin vide tourné. 5 Enclenchez la poignée dans l’avant du magasin vide. 6 Installez les deux vis pour fixer solidement la poignée au magasin vide. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 120: Chapitre 7 Unités Remplaçables Par L'utilisateur (Cru) Montage En Rack De L'autochargeur

    Chapitre 7 Unités remplaçables par l’utilisateur (CRU) Montage en rack de l’autochargeur Montage en rack de l’autochargeur L’autochargeur peut être directement monté en rack sur les rails fixes de l’armoire. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 121 Encombrement minimum entre l’arrière du SuperLoader et Encombrement l’intérieur du rack (à latéral minimum l’aide de pattes de (des deux côtés) fixation standard réglées le plus serrées 25 mm possible) 86 mm ARRIÈRE Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 122: Étapes Préliminaires À L'installation De Montage En Rack

    Utilisez les pattes de fixation courtes (74-60604-03) si la distance entre le rail de montage avant et le rail de montage arrière est inférieure à 76,84 cm. (76,84 cm). • Deux supports (74-60605-01) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 123 Vis de support 2 Installez deux écrous à une distance de 44,45 mm, sur chacun des quatre rails du rack, en veillant à installer chaque paire d’écrous au même niveau exactement (voir figure 14). Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 124 Panneaux 44,45 mm extérieurs du rack Rail Écrou 3 Sélectionnez les pattes de fixation d’autochargeur longues ou courtes (selon la profondeur du rack) et fixez-les ensuite à l’arrière de l’autochargeur (voir figure 15). Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 125 Serrez suffisamment les vis pour maintenir solidement les supports contre le rail en laissant un peu de jeu. Ceci facilite l’introduction des pattes de fixation lorsque l’autochargeur est installé dans le rack. Vous serrerez complètement les vis à l’Étape Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 126 à l’avant de l’autochargeur soient alignées avec les écrous des rails avant (voir figure 17). Mise en garde : Maintenez bien l’extrémité avant de l’autochargeur tant qu’il n’est pas fixé au rack. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 127 (deux par languette) comme illustré dans la figure 18. Serrez suffisamment les vis pour bien fixer l’autochargeur aux rails avant. Figure 18 Alignement à l’avant Rail avant Autochargeur (avant) Vis du rack Languett e (une par côté) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 128 • Les quatre vis fixant les languettes d’autochargeur aux rails avant. • Les quatre vis fixant les supports aux rails arrière. • Les quatre vis fixant les pattes de fixation de l’autochargeur aux supports. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 129: Journaux Et Dépannage

    Avant de nous retourner votre autochargeur, vous pouvez essayer de résoudre le problème par vous-même en observant les procédures de dépannage suivantes. Outre le nettoyage du lecteur, l’autochargeur Quantum SuperLoader 3 ne nécessite aucun entretien courant spécifique. L’écran LCD avant fournit quelques fonctions de dépannage, mais de manière limitée.

  • Page 130: Tableau 8 Cause Probable Et Solutions Possibles

    à suivre pour les problèmes que vous pouvez rencontrer. AVERTISSEMENT : Le SuperLoader 3 ne prévoit pas d’entretien par le client. Si vous voulez assurer vous-même l’entretien de l’unité, le câble d’alimentation doit être enlevé de l’unité...
  • Page 131 • Sur le panneau avant, appuyez sur l’interrupteur d’alimentation et maintenez-le enfoncé pendant 15 secondes, puis coupez l’alimentation arrière. Attendez 60 secondes, puis rallumez l’alimentation arrière. • Contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 132 • Si le numéro SCSI est unique, vérifiez les câbles et terminateurs SCSI. • Vérifiez si l’application hôte et les pilotes de périphériques sont installés avec les derniers correctifs pour prendre en charge l’autochargeur. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 133 (Réinitialisation du système) sur la page Diagnostics du système de télégestion intégré, System Reset (Réinitialisation du la page système) ou en éteignant puis rallumant le panneau avant. • Contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 134: Chapitre 8 Journaux Et Dépannage Journaux De L'autochargeur

    Ce journal vous aide à déterminer le type d’erreur, le moment de son occurrence et les pièces de l’autochargeur affectées. L’autochargeur génère les journaux suivants, tous avec le même format de base (voir Exemple de journal du matériel, page 117) : Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 135: Soft Logs (Journaux Logiciels)

    Récupération du journal du matériel. Les entrées dans le matériel représentent les erreurs qui n’ont pas été récupérées lors des opérations normales de relance. Le tableau suivant indique la manière de récupérer chaque type de journal. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 136: Tableau 9 Méthodes De Récupération De Journaux

    Pour récupérer les informations du journal du matériel à partir du panneau avant : Diagnostics 1 Dans l’écran LCD du panneau avant, allez à , puis appuyez Enter (Entrée) Diagnostics . Le sous-menu s’affiche. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 137: Pour Récupérer Les Informations Du Journal Du Matériel À Partir Du Système De Télégestion Intégré

    Block 1, 004/016 entries @ 64 bytes each, wrap @ 004, erase @ 008 0000: 2001-Jun-27, 17:24:06.001, Error: 002f0222, Context: 4802/00000000 65460621:00610004:ffffffff:ffffffff ff741e03:0075ff63:0566063f:007f0000 ffffffff:ffffffff:ffffffff:ffffffff 0001: 2001-Jun-27, 17:24:08.036, Error: c02f0223, Context: 4802/00000000 00000000:00000000:00000000:00000000 00000000:00000000:00000000:00000000 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 138: Time Stamp (Horodatage)

    19-16 15-12 11-8 Action de récupération N° de tâche Type d’erreur Informations contextuelles Action de récupération Recovery Action (Action de récupération) définit ce que l’autochargeur fera en fonction de l’événement qui s’est produit. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 139 Description Horloge système Gestionnaire de chargeur Sélecteur Magasin gauche Magasin droit Magasin supérieur gauche Magasin supérieur droit Gestionnaire de lecteur Lecteur de codes-barres Panneau avant Diagnostic Erreur Mise à jour de code Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 140: Type D'erreur

    • Visitez le site www.quantum.com pour obtenir des informations sur les mises à jour de micrologiciel. • Si toutes les étapes précédentes ont échoué, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 141 • Vérifiez l’application hôte. • Mettez hors puis sous tension l’autochargeur. Refaites les vérifications après le cycle d’alimentation de l’autochargeur. • Si toutes les étapes précédentes ont échoué, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 142 • Si le lecteur enregistre, essayez un autre média. • Si le lecteur échoue avec deux éléments de média différents, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 143 • Installez le magasin ou le magasin vide. • Remplacez le magasin vide ou le magasin (essayez- en un deuxième si possible). • Si toutes les étapes précédentes ont échoué, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 144 • Si la source est le lecteur de bande, vérifiez que le lecteur de bande a une cartouche et qu’elle a été éjectée. • Mettez hors puis sous tension l’autochargeur. • Si l’erreur persiste, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 145 • Vérifiez qu’aucun débris ne se trouve dans l’ouverture de la fente de chargement. Sélecteur plein • Regardez l’avant de l’autochargeur et vérifiez que le sélecteur est plein. • Contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 146 • Mettez hors puis sous tension l’autochargeur. concernant la mauvaise • Contactez le service d’assistance clientèle. rotation ou translation du sélecteur Erreur inconnue de moteur • Mettez hors puis sous tension l’autochargeur. • Contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 147 • Enlevez et réinsérez le magasin. • Essayez un autre magasin, si possible. • Mettez hors puis sous tension l’autochargeur. • Si toutes les étapes précédentes ont échoué, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 148: Informations Contextuelles

    • Si toutes les étapes précédentes ont échoué, contactez le service d’assistance clientèle. Informations contextuelles informations contextuelles , suivies des 12 double-mots, s’adressent aux ingénieurs uniquement et ne peuvent être interprétées sans le code source du micrologiciel. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 149: Chapitre 8 Journaux Et Dépannage Journaux Du Lecteur De Bande

    Le nombre de cycles d’alimentation est le nombre de fois où le lecteur a été mis hors puis sous tension. Chaque fois qu’un lecteur enregistre un événement matériel, il augmente également ce nombre. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 150: Chapitre 8 Journaux Et Dépannage Journaux D'échecs De Test D'autodiagnostic

    Dès que vous avez déterminé l’unité à remplacer, contactez le service d’assistance clientèle pour obtenir une autorisation de renvoi de matériel (RMA) et les informations concernant l’expédition. Lorsque vous avez reçu le numéro RMA, utilisez la procédure suivante. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 151: Préparation De L'autochargeur Pour Son Expédition

    6 Desserrez les quatre vis et retirez les pattes de fixation de l’arrière de l’autochargeur. 7 Placez l’autochargeur dans son emballage d’origine. Si vous n’avez plus l’emballage d’origine, contactez votre représentant de service pour acheter le kit d’emballage. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 152: Chapitre 8 Journaux Et Dépannage Renvoi De L'autochargeur Pour Réparation

    5 Placez tous les documents nécessaires au dessus de l’autochargeur à l’intérieur du carton. 6 Fermez hermétiquement le carton. 7 Placez l’étiquette d’expédition sur le carton. 8 Expédiez le carton. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 153: Caractéristiques

    Annexe A Caractéristiques Cette annexe décrit les Caractéristiques de l’autochargeur concernant les autochargeurs SuperLoader 3 équipés de l’un des lecteurs suivants : • Caractéristiques du lecteur LTO-2 • Caractéristiques des lecteurs LTO-3 et LTO-3 (modèle B) • Caractéristiques des lecteurs LTO-4 et LTO-4 (modèle B) •...

  • Page 154: Caractéristiques De L'autochargeur

    Caractéristiques de l’autochargeur Caractéristiques de l’autochargeur Montage en rack Hauteur 8,9 cm Largeur 45 cm Longueur 75,46 cm Poids de l’emballage 22,7 kg (sans média) Encombrement 0,32 mètres carrés Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 155: Performances De L'autochargeur

    Lecteur SDLT 600 Sans compression : 129,6 Go/h Compressé : 259,2 Go/h (pour un taux de compression 2:1) Lecteur DLT-S4 Sans compression : 216 Go/h Compressé : 432 Go/h (pour un taux de compression 2:1) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 156 Il n’inclut pas le temps nécessaire au lecteur de bande pour décharger ou charger et calibrer une cartouche. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 157 12 secondes (vers le début de bande pour une bande précédemment écrite) 17 secondes (vers le début de bande avec une nouvelle bande) Lecteur DLT-S4 (cartouche DLTtape S4) 20 secondes (type) 40 secondes (média non formaté) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 158: Conditions Ambiantes De L'autochargeur

    10 à 90 % sans condensation Gradient 10 % par heure sans condensation Bulbe humide Fonctionnement 26 ºC max. Hors fonctionnement 29 ºC max. Altitude Fonctionnement -153 à 3 048 m Hors fonctionnement -153 à 12 192 m Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 159: Caractéristiques Électriques De L'autochargeur

    5–500 Hz, 0,75 G, 0,52 mm pour aplanir les croisements,  Vibration sinusoïdale de balayage 18 octaves/min, axes (X, Y, Z) Vibration aléatoire 1,06 Grms, 5 à 500 Hz, axes (X, Y, Z) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 160: Caractéristiques De L'autochargeur En Matière De Chocs

    Sans compression : 94 Go/h maximum supporté (média LTO Ultrium 2) Avec compression (2:1 type) : 187 Go/h Fréquence de synchronisation d’échange 160 Mo/s Temps d’accès moyen 68 secondes (à partir du début de bande) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 161: Capacité Du Média

    40 % d’humidité relative (sans condensation) Durée de vie de la cartouche 1 000 000 passages (n’importe quel point sur la bande passant la tête d’enregistrement dans l’une ou l’autre direction) Cartouche de nettoyage LTO Universal 20 utilisations Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 162: Caractéristiques Des Lecteurs Lto-3 Et Lto-3 (Modèle B)

    Ultra 320 SCSI-3, ou Fibre Channel ou Capacité du média Type de média Capacité Capacité de stockage LTO Ultrium 3 6,4 To avec 16 cartouches 12,8 To (compression type 2:1) avec 16 cartouches Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 163: Caractéristiques Du Média

    écriture : maximum Avec compression (type 2:1) : 240 Compressé (type 2:1) : 160 Mo/s supporté (média LTO Mo/s Ultrium 4) Fréquence de 320 Mo/s (maximum, sans 320 Mo/s (maximum, sans synchronisation d’échange compression) compression) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 164: Capacité Du Média

    Description de base particule métallique préformatée (écrite en asservissement) Longueur de bande 820 m Dimensions de cartouche 10,2 x 10,54 x 2,15 cm Compatibilité de lecture LTO Ultrium 2, LTO Ultrium 3, LTO Ultrium 4 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 165: Caractéristiques Du Lecteur Lto-5

    Temps de chargement vers le début de bande < 19 secondes (pour la bande précédemment écrite) Temps de décharge à partir du début de bande < 19 secondes Type d’interface Serial Attached SCSI (SAS) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 166: Capacité Du Média

    40 % d’humidité relative (sans condensation) Durée de vie de la cartouche 1 000 000 passages (n’importe quel point sur la bande passant la tête d’enregistrement dans l’une ou l’autre direction) Cartouche de nettoyage LTO Universal 50 utilisations Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 167: Caractéristiques Du Lecteur Lto-6

    128 To (compression standard 2,5:1) avec 16 cartouches Caractéristiques du média Caractéristiques LTO Ultrium 6 Capacité formatée du LTO Ultrium 6 2500 Go (sans compression) 6250 Go (compression standard 2,5:1) Description de base Particule métallique à revêtement double Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 168: Caractéristiques Du Lecteur Vs160

    Temps de chargement vers le début de bande 120 secondes (maximum) (pour la bande précédemment écrite) Temps de décharge à partir du début de bande 25 secondes (maximum) Type d’interface Différentiel basse tension, Ultra 16 bits, 160 SCSI-2 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 169: Capacité Du Média

    Caractéristiques du lecteur DLT-V4 Description Quantum DLT-V4 Taux de transfert en lecture-écriture : Sans compression : 36 Go/h maximum supporté (média SDLT II) Avec compression (2:1 type) : 72 Go/h Fréquence de synchronisation d’échange 160 Mo/s Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 170: Capacité Du Média

    Compatibilité de lecture DLT-V4, DLT VS160, DLT VS80/DLT1 Compatibilité d’écriture DLT-V4 Durée de stockage > 30 ans avec perte < 10 % en démagnétisation à 20 °C 40 % d’humidité relative (sans condensation) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 171: Caractéristiques Du Lecteur Sdlt 600

    Temps de chargement vers le début de bande 40 secondes (maximum) (pour la bande précédemment écrite) Temps de décharge à partir du début de bande 20 secondes (maximum) Type d’interface Différentiel basse tension, Ultra 16 bits, 160 SCSI-3 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 172: Capacité Du Média

    Durée de vie de la cartouche 1 000 000 passages (n’importe quel point sur la bande passant la tête d’enregistrement dans l’une ou l’autre direction) Durée de vie de la cartouche de nettoyage SDLT 15 utilisations Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 173: Caractéristiques Du Lecteur Dlt-S4

    12,8 To (sans compression) avec 16 cartouches 25,6 To (compression type 2:1) avec 16 cartouches Caractéristiques du média Caractéristiques DLTtape S4 Capacité formatée du DLTtape S4 800 Go (sans compression) 1600 Go (compression type 2:1) Description de base Bande Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 174 Durée de vie de la cartouche 1 000 000 passages (n’importe quel point sur la bande passant la tête d’enregistrement dans l’une ou l’autre direction) Durée de vie de la cartouche de nettoyage SDLT 15 utilisations Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 175: Journaux D'erreurs Du Lecteur

    être extraites à partir de l’interface SCSI. Tous les journaux d’erreurs Event Log du lecteur de bande contiennent trois principaux champs : Number (Numéro du journal d’événements) Event Number or Name (Numéro ou nom de l’événement) POH/PC (Heures/Cycles sous tension) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 176: Journaux D'erreurs De Contrôle De L'état Scsi

    SCSI qui ont été envoyés à l’hôte en réponse à une commande qui n’a pas été réussi. Ces journaux peuvent être associés aux événements enregistrés avant cette entrée indiquant que l’événement a créé une condition de contrôle dont l’hôte doit être informé. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 177: Tableau 14 Descriptions Des Champs Des Journaux D'erreurs

    événements avec les médias et les journaux système pour déterminer si le problème vient du média ou du lecteur. Cette clé d’état est enregistrée dans les journaux du lecteur. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 178 Cette clé d’état n’est pas enregistrée dans les journaux du lecteur. Discordance. Lors des autotests du lecteur, celui-ci a détecté des différences de données en exécutant le test interne. Cette erreur indique que le lecteur doit être renvoyé pour réparation. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 179: Tableau 16 Descriptions Des Champs Asc/Ascq

    Si le problème persiste avec plusieurs média après le nettoyage, il peut être nécessaire de remplacer le lecteur. S’il porte sur un média particulier, remplacez cette cartouche de bande. • Si le problème persiste, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 180: Journaux D'erreurs De Débogage (Sdlt 600 Uniquement)

    Si le problème se reproduit plusieurs fois après avoir réinitialisé le lecteur, contactez le service d’assistance clientèle. E204 Interruption durée inattendue de niveau 2 : problème de lecteur. Si le problème se reproduit plusieurs fois après avoir réinitialisé le lecteur, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 181 F202 Expiration du chargeur : problème de chargeur. Si le problème se reproduit plusieurs fois après avoir réinitialisé le lecteur, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 182: Journaux D'erreurs D'événements (Sdlt 600 Uniquement)

    SDLT, page 165 • A502 : Erreur de communication de chargeur SDLT, page 167 • A503 : Erreur d’asservissement de lecteur SDLT, page 168 • A507/A508 : Échec de lecture/écriture de répertoire, page 173 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 183: A500 : Erreur De Lecture Matérielle

    10 pistes, il y a 40 blocs physiques sur un seul point de ce média. Tape Address (Adresse Emplacement sur la bande en pouces de bande) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 184: Actions Suggérées

    • Vérifiez si plusieurs événements se produisent sur le média ou si plusieurs événements se produisent sur différents médias. Ces informations vous permettent de déterminer s’il s’agit d’une défaillance du lecteur ou du média. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 185: A501 : Erreur D'écriture Matérielle Sdlt

    Heures d’usure de la tête (compatibilité de lecture arrière) Tableau 22 Descriptions des champs d’erreur de lecture/ écriture matérielle Champ Description Media ID (Numéro de Numéro aléatoire utilisé pour identifier les bandes média) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 186 • Échec du lecteur à déterminer si les données lues sur la bande étaient correctes en raison d’un mauvais contrôle par redondance cyclique. Actions suggérées Vous trouverez ci-après une liste des actions suggérées : Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 187: A502 : Erreur De Communication De Chargeur Sdlt

    État de la communication de chargeur : état de la communication à l’origine du problème Erreur de saturation 0x10 Erreur de parité 0x20 Erreur de trame 0x40 Cause Cette erreur peut être due à une erreur de communication interne. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 188: A503 : Erreur D'asservissement De Lecteur Sdlt

    État du pilote (LSW) Numéro de piste Numéro de bloc physique 7-11 Nombre d’heures sous tension Nombre d’heures sous tension (LSW) (MSW) Heures d’usure de la tête Indicateurs POST (MSW) Indicateurs POST (LSW) 16-36 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 189: Tableau 26 Descriptions Des Champs D'erreurs  D'asservissement De Lecteur

    Vérifiez les indicateurs de test d’autodiagnostic 0020h-003Fh Erreurs Vérifiez l’alimentation électrique d’initialisation Si le problème persiste, assurez- vous qu’aucun média n’est chargé. Aucun média, répétez le remplacement du lecteur. 0040h-004Fh Erreurs d’insertion Vérifiez la cartouche. de cartouche Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 190 Le lecteur est en train de décharger une bande Le lecteur est en train de charger une bande Bits LSW Description Le lecteur utilise une bande de nettoyage Le lecteur éjecte une cartouche Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 191 Aucune cartouche n’a été insérée Le lecteur est en cours d’initialisation (typique après une mise sous tension ou une réinitialisation totale du lecteur) Bits MSW Description Indicateurs POST Inutilisé Inutilisé Inutilisé Inutilisé Inutilisé Inutilisé Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 192 Voyant DEL de début de bande défaillant Inutilisé Échec du test de A à D Inutilisé Inutilisé Échec de la somme de contrôle d’EEROM 12 volts défaillants Inutilisé Inutilisé Échec du test d’horloge PLL Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 193: A507/A508 : Échec De Lecture/Écriture De Répertoire

    Ces événements indiquent un éventuel problème de lecture ou d’écriture sur lecture/écriture de la bande directement. répertoire Tableau 27 Descripteur de blocs d’échec de lecture/ écriture de répertoire Détail Octet 03 Octet 02 Octet 01 Octet 00 Mode appelé Format enregistré Nouveau format Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 194: Tableau 28 Descriptions Des Champ D'échec De Lecture/ Écriture De Répertoire

    Champ Description Called Mode Mode de répertoire appelé (Mode appelé) Mode Valeur Lecture au moment du chargement Écriture au moment du déchargement Écriture en début de bande Lecture en avant Lecture en arrière Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 195 Répertoire obsolète À recommencer Répertoire plein Première piste différente de zéro Format inconnu Journal des événements Format inapproprié Échec d’écriture de répertoire LBN 0 trouvé Interdiction d’écriture dans le répertoire Lecture sur chargement terminée Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 196 Échec sur début de bande Aucun bloc de début de bande Mauvais ECC sur début de bande Blocs non déterminés Impossible de corriger Erreur système 0x10 Échec de calibrage 0x11 Erreur de lecteur 0x12 Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 197 Répertoire récupéré Initial 0x0001 Pas de LBN 0 Numéro de media inapproprié Répertoire sur bande non vide Verrouillage de synchronisation inapproprié Répertoire non fiable Media ID Numéro de bande (Numéro de média) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 198 RSTO de répertoire Cause Cette erreur pourrait avoir l’une des origines suivantes : • Le lecteur devra peut-être réinitialiser le répertoire. • Le lecteur a du mal à écrire dans le répertoire. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 199 Journaux d’erreurs d’événements (SDLT 600 uniquement) Actions suggérées Vous trouverez ci-après une liste des actions suggérées : • Recherchez la présence d’autres erreurs d’écriture. • Si le problème persiste, contactez le service d’assistance clientèle. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...
  • Page 200 Journaux d’erreurs d’événements (SDLT 600 uniquement) Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 201: Réglementation

    Son fonctionnement est régi par les conditions suivantes : • Ce périphérique ne peut pas causer d’interférences nuisibles et • Ce périphérique doit accepter toutes les interférences qu’il reçoit, y compris celles susceptibles de perturber son fonctionnement. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 202: Réglementation Taïwanaise

    Cet appareil numérique de la Classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. This Class A digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 203: Réglementation De L'union Européenne

    • Évitez de toucher les broches, les fils de sortie ou les circuits. • Soyez toujours bien mis à la terre lorsque vous touchez un composant ou un assemblage sensible à l’électricité statique. Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 204: Méthodes De Mise À La Terre

    Directives 2002/95/CE et 2002/96/CE (RoHS et WEEE) de L’Union Européenne. Pour plus d’informations sur la conformité de Quantum aux règles et normes en matière d’environnement et sa citoyenneté mondiale, veuillez consulter le site Web suivant à l’adresse ...

  • Page 205: Mise Au Rebut Des Équipements Électriques Et Électroniques

    Pour de plus amples informations sur les points de collecte pour votre équipement usagé en vue http:// de son recyclage, veuillez visiter le site Web de Quantum à l’adresse qcare.quantum.com ou contacter votre administration locale compétente, votre service de collecte de déchets ménagers ou la société...
  • Page 206 Mise au rebut des équipements électriques et électroniques Guide d'utilisation de l'autochargeur Quantum SuperLoader 3...

  • Page 207: Glossaire

    Applications qui sont vitales pour le bien-être d’une organisation ou entreprise. architecture de canaux parallèles Permet aux lecteurs de bande DLT de lire/écrire sur de multiples canaux en fournissant simultanément le meilleure taux de transfert des données de Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 208 100 degrés le point d’ébullition de l’eau. capacité compressée Capacité après que les données ont été traitées pour réduire l’espace de stockage en maintenant l’intégrité des données à l’aide de logiciels ou du matériel. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 209 Reed-Solomon Technique de correction d’erreur basée sur les recherches effectuées par Irving Reed et Gustave Solomon au Laboratoire Lincoln du MIT au cours des années 60. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 210 être corrigées par le contrôleur. écraser Écrire des données sur des données existantes en effaçant ainsi les données d’origine. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 211 Généralement dû aux variations électriques ou aux bruits. erreur matérielle Erreur de données qui persiste lorsque la bande est relue et qui est généralement due à des défauts au niveau de la surface physique. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 212 Le formatage efface toutes les données précédemment stockées. File Transfer Protocol ou Protocole de transfert de fichiers. Protocole utilisé pour transférer des fichiers sur un réseau TCP/IP. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 213 Les interfaces les plus courantes pour de petits systèmes informatiques sont AT (IDE) et SCSI. Internet Réseau mondial de serveurs informatiques initialement développé par le gouvernement fédéral américain comme Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 214 Lecteur monté à l’intérieur d’une des baies d’unité d’un ordinateur. lecture après écriture Mode d’action selon lequel l’ordinateur relit chaque bloc de données immédiatement après l’avoir écrit sur la Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 215 être facilement modifié. microprocesseur Puce à circuits intégrés qui exécute le traitement en masse des données et contrôle le fonctionnement de toutes les pièces du système. microseconde (s) Un millionième d’une seconde (0,000001 s). Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 216 (DCM) Le DCM comprend plusieurs fonctions et caractéristiques de la technologie LGMR de Quantum, qui est au cœur de la technologie Super DLTtape. Sur les cinq technologies qui constituent la technologie LGMR, le DCM en comprend deux. Ces technologies sont le POS et les têtes MRC.
  • Page 217 Composant de système d’exploitation de bas niveau (généralement le mode noyau) qui permet à un ordinateur de communiquer avec des périphériques comme les lecteurs de disques, les CD-ROM et les lecteurs de bande. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 218 Lors de l’éjection de la bande, le réceptacle de cartouches inverse le processus et éjecte automatiquement la bande à une distance donnée de l’avant du lecteur. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 219 Internet, l’impression, la gestion de fichiers, la sauvegarde et les communications réseau. SMTP Simple Mail Transfer Protocol (protocole simplifié de transfert de courrier). Protocole de messagerie électronique sur Internet qui définit le format et l’agent de transfert des message. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 220 Commande du système d’exploitation UNIX qui signifie « créer des archives de bande » et/ou extraire des fichiers. taux de transfert Vitesse à laquelle le lecteur envoie et reçoit des données du contrôleur. Généralement exprimé en méga-octets Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 221 Disponible dans tous les lecteurs de bande DLT. Les petites stries situées de chaque côté de la tête de lecture/ écriture du lecteur DLT laissent en permanence la bande propre lorsqu’elle passe sur la tête. C’est pour cette raison qu’aucun Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 222 Zero Insertion Force (sans force d’insertion). Type de douille ou de connecteur permettant d’insérer ou de retirer une puce d’ordinateur ou un lecteur de codes-barres sans appliquer de tension sur la puce ou le lecteur de codes-barres et sa douille respective. Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 223 45 Média SDLT II 152 version de micrologiciel 43 Média VS1 149 version du lecteur de bande, bande de nettoyage performances de panneau avant 45 Système de télégestion l'autochargeur 135 intégré 55 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 224 Système de télégestion SDLT 165 tests 89 intégré 65 A502 informations relatives à l'état Erreur de communication affichage 41 de chargeur SDLT 167 Système de télégestion A503 intégré 51 Erreur d'asservissement de lecteur SDLT 168 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 225 80 Caractéristiques du média intégré 59 VS1 149 mode Opérations séquentielles options réseau Caractéristiques du Système de télégestion Système de télégestion SDLT 600 151 intégré 67 intégré 58 Caractéristiques du VS160 148 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 226 Nettoyage automatique 56 tests de diagnostic 91 Numéro SCSI 52 version du lecteur de bande 45 options de sécurité 59 panneau de commande SCSI options réseau 58 fonctionnalité 27 branchement 17 ouverture 50 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 227 SuperLoader 3 DLT-V4 5 SuperLoader 3 DLT-S4 6 SuperLoader 3 LTO-2 2 SuperLoader 3 LTO-3 3 SuperLoader 3 LTO-4 3 SuperLoader 3 SDLT 600 6 SuperLoader 3 VS160 5 Système de télégestion intégré 49 Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...
  • Page 228 Index Guide d’utilisation de l’autochargeur Quantum SuperLoader 3...

Table des Matières
