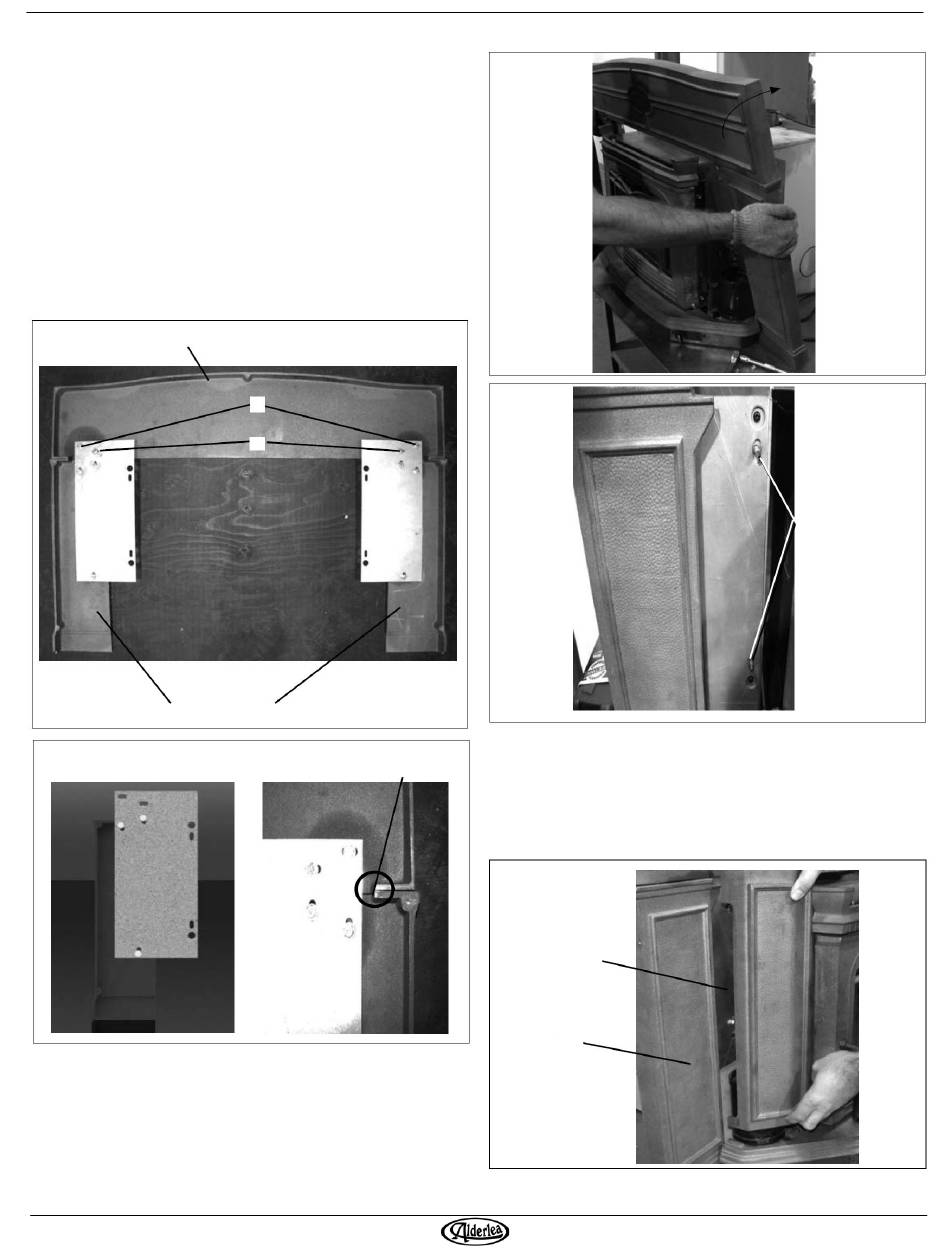

Assemblage et installation du contour
1) Posez le haut et les côtés du contour, la face vers le bas,
sur une surface plate qui n'abîmera pas le fini.
(Fig. 16 et 17).
-*
2) Alignez les bords tel que montré à la Fig 18. Serrez les
écrous et rondelles plates (voir la Figure 16, aux positions
D et E).
3) Placez le contour en place et sur les tiges de fixation sur
le boîtier du foyer. Fixez en place avec les écrous fournis.
(Fig. 19 et 20)
HAUT DU CONTOUR
Fig. 16
CÔTÉS DU CONTOUR
Fig. 17
ALT5.INSA 220710-24
E
D
ALIGNEZ LES
Fig. 18
BORDS
Fig. 19
Fig. 20
4) Installez le panneau du ventilateur gauche tel que montré
à la Fig. 21. Assurez-vous de placer l'ouverture d'entrée
d'air contre le côté du contour. Répétez la procédure pour
le panneau du ventilateur droit.
Fig. 21
ENTRÉE
D'AIR
CÔTÉ DU
CONTOUR
TIGES DE
FIXATION
11
