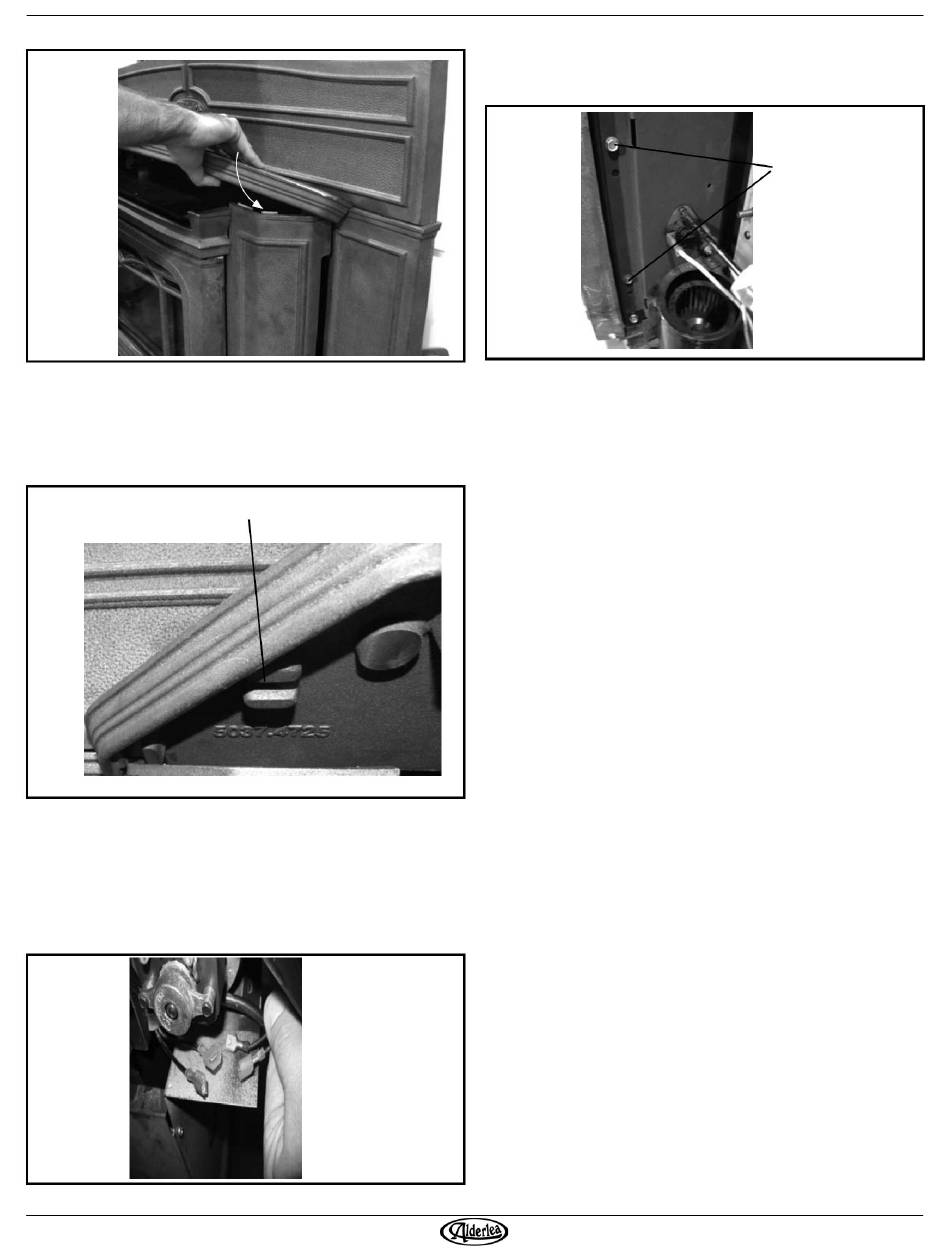

Fig. 22
5) Installez le dessus décoratif (en fonte) en l'inclinant
légèrement, pour le glisser sous le haut du contour, et en
le fixant au-dessus des panneaux de ventilateurs (Fig. 22)
6) Assurez-vous de bien insérer le haut des panneaux de
ventilateur dans les fentes en-dessous du dessus
décoratif (en fonte). (Fig. 23)
Fig. 23
Démontage / Installation du ventilateur
1) Retirez le dessus décoratif et les deux panneaux de
ventilateurs tel que spécifié à la section «Relocalisation du
contrôle de vitesse des ventilateurs».
2) Déconnectez les fils du ventilateur à repositionner (Fig.
24). Retirez l'interrupteur thermique, au besoin. (Fig. 25)
Fig. 24
12
FENTES
3) Retirez les 2 vis qui retiennent le support de ventilateur à
l'encastrable, avec un clé ou douille 7/16 po. (Fig. 25)
Fig. 25
4) Inversez les étapes 1 à 3 pour installer le ventilateur de
remplacement.
VIS
ALT5.INSA 220710-24
