Assemblage Surround et Installation
Fixez la plaque de support aux supports de montage situés sur les côtés du boîtier à l'aide des quatre vis
fournies (Figure 8).
Fixez la garniture avant en alignant les crochets situés à l'arrière de la garniture avant dans les fentes de
verrouillage des supports de montage de la garniture avant. Les supports sont situés de part et d'autre de
la chambre de combustion, entre le support de soufflante et la porte, poussez la garniture avant dans puis
faites-la glisser vers le bas pour engager les crochets sur les supports (Figure 9).

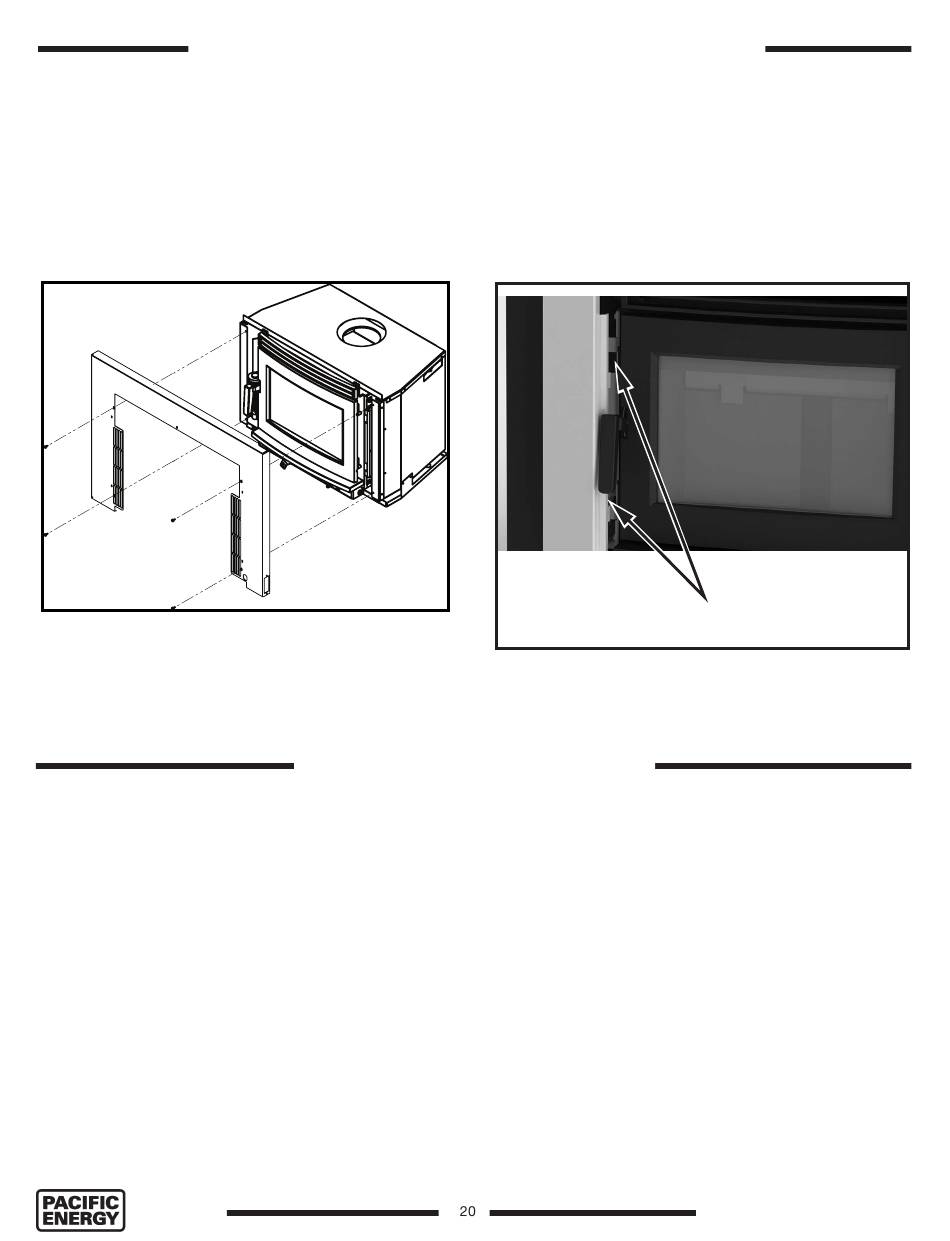

Figure 8: Neo insert surround arrière installer.
Le cordon d'alimentation peut être déplacé de la sortie sur la droite à la sortie sur le côté gauche de l'unité.
1. Soulevez et tirez pour retirer la garniture avant. Retirez le bouton de commande de la vitesse du ventila-
teur avec la clé Allen fournie. Retirez ensuite la plaque d'appui et déconnectez les fils de l'interrupteur à
bascule.
2. Retirez les deux vis (Torx T20) qui maintiennent le boîtier électrique et le couvercle de câblage sous
l'étagère à cendres en place.
3. Retirez la décharge de traction du côté droit du couvercle de câblage. Réacheminez le cordon
d'alimentation pour utiliser le trou gauche du couvercle. Réinstallez le serre-câble sur le cordon
d'alimentation à l'aide d'une pince.
4. Remontez le couvercle de fil et la boîte électrique sur l'unité. Réinstallez la plaque d'appui en vous assur-
ant de reconnecter les fils à l'interrupteur à bascule. Réinstallez le bouton de commande du bouton de
commande de la vitesse du ventilateur et la garniture avant..
100003733
Cordon d'alimentation
TROUS DE SUPPORT DE
MONTAGE AVANT SURROUND
Figure 9: Installation surround avant.
NEO 1.6 INSERT LE 031219-28
