IMPORTANT :
TOUJOURS LAISSER CE MANUAL
AU PROPRIÉTAIRE
CONSIGNES DE SÉCURITÉ
Une mauvaise installation de ce poêle
peut causer un incendie résiden-
tiel. Pour votre sécurité, suivre les
directives d'installation. Consulter
le directeur du bâtiment local ou
l'officier des incendies pour connaî-
tre les restrictions et les inspections
d'installation requises dans votre
secteur
Conforme aux normes étasuni-
ennes d'émission de poussières
Environmental Protection Agency's
2020 Normes d'émission de
particules.
Visitez www.pacificenergy.net pour la version la plus récente de ce manuel
031219-28
MANUEL
D'INSTALLATION ET
MODE D'EMPLOI

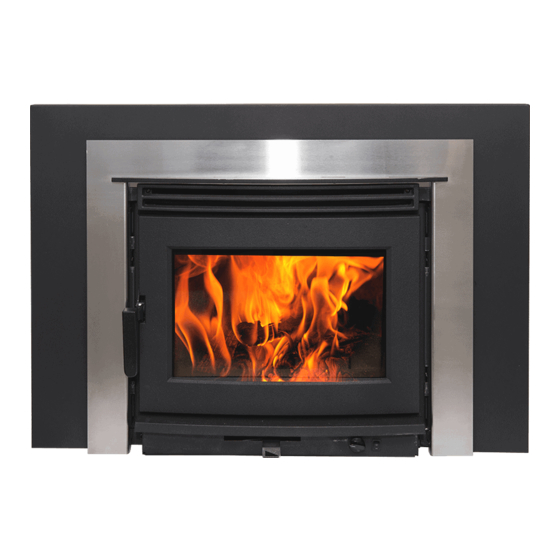

MODÈLE:
NEO 1.6 INSERT LE
NEO 1.6 INSERT LE
NO DE SÉRIE
#
100003733-50
Publicité
Table des Matières
Manuels Connexes pour Pacific energy NEO 1.6 INSERT LE
Sommaire des Matières pour Pacific energy NEO 1.6 INSERT LE
- Page 1 Conforme aux normes étasuni- ennes d'émission de poussières Environmental Protection Agency's 2020 Normes d'émission de particules. MODÈLE: NEO 1.6 INSERT LE Visitez www.pacificenergy.net pour la version la plus récente de ce manuel 031219-28 NEO 1.6 INSERT LE 100003733-50...
-
Page 2: Table Des Matières
Ce manuel explique le mode d'emploi de l'appareil de chauffage au bois SUPER LE ENCASTRÉ de Pacific Energy et les étapes de son installation. Lire ce manuel au complet avant l'installation et l'utilisation de cet appareil de chauffage. Omettre de suivre les instructions peut causer des dommages à... -
Page 3: Émissions / Efficacité
COMBUSTIBLE SOUS L’APPAREIL, S’ÉTENDANT À UNE DISTANCE DE 16po / 406mm DEVANT LE FACE CLEARANCE TO COMBUSTIBLES D’OUVERTURE DU FOYER. • INSTALL AND USE ONLY IN ACCORDANCE WITH PACIFIC ENERGY’S INSTALLATION AND • INSTALLEZ ET UTILISEZ SELON LES INSTRUCTIONS D’INSTALLATION ET D’UTILISATION DE OPERATING INSTRUCTIONS. -
Page 4: Sécurité
Les feux de cheminée sont facilement détectés car les caractéristiques suivantes y sont souvent associées : Des flammes ou des étincelles à la sortie de la cheminée sur le toit. Un grondement et/ou la cheminée qui vibre. 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 5: Comment Éviter Un Feu De Cheminée
âgées et celles qui ont un problème respiratoire existant devraient quitter la pièce durant le durcissement pour éviter d’être incommodés par le manque d’oxygène. La fumée est surtout com- posée de dioxyde de carbone et n’est pas toxique, mais incommodante. NEO 1.6 INSERT LE 031219-28 100003733... -
Page 6: Fonctionnement
Ne tenter en aucune circonstance d'utiliser cet appareil pour la cuisson d'aliments. L'interdiction de bruler les matériaux ci-haut ne défend pas l'utilisation d’un allume-feu en papier, carton, brin de scie, cire et autres substances semblables pour allumer la flamme. 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 7: Test Du Rendement Du Bois
4. Ne pas charger trop haut pour éviter une situation dangereuse lors de l'ouverture de la porte. 5. Pour le chauffage prolongé et durant la nuit, utiliser des buches non fendues. S'assurer que le bois est calciné avant d'ajuster la fermeture du clapet pour la nuit. NEO 1.6 INSERT LE 031219-28 100003733... -
Page 8: Ne Pas Surchauffer Cet Appareil
4. Pour activer le feu au maximum, ouvrir le clapet à « H ». Ce réglage ne devrait être utilisé que pour démar- rer le feu ou pour raviver le feu après l'addition de bois. 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 9: Entretien
Suivre les directives dans la trousse disponible chez le distributeur Pacific Energy le plus proche. 3. VITRE DE LA PORTIÈRE - Ne pas claquer la portière ou frapper d’une façon quelconque la vitre. S'assurer que les buches ne toucheront pas la vitre. -
Page 10: Entretien Préventif
• Consulter votre détaillant si les dommages ci-dessus sont observés. L'utilisation du poêle avec des composants défectueux peut accélérer la détérioration des autres composants et dans certains cas annulera la garantie. 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 11: Retrait Du Déflecteur / Tubes
4. Vérifier le joint d'étanchéité entre le tube et le déflecteur. Remplacer le joint si nécessaire par la pièce 80000365 disponible chez un concessionnaire Pacific Energy. 5. Replacer le déflecteur en suivant les étapes dans le sens inverse. Les deux morceaux d'isolation doivent être bien ajustés contre les rails latéraux. -
Page 12: Dimensions
750mm 24po 610mm 175mm 7/8 po L'insert est équipé d'un 6 ”I.D. 430mm 10po collier de cheminée amovible. 255mm 745mm Figure 2: NEO 1.6 Insert LE - dimensions. Dimensions Surround Ordinaire Surdimensionné Entourer Entourent 36” 46" 26” 30" 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 13: Dimensions Minimales De Cheminée
Le foyer en maçonnerie non combustible du foyer doit s’étendre sur 16 po à l'avant et 8 po au-delà de chaque côté de l'ouverture du foyer existant (Figure 3) 760mm 625mm 515mm 430mm Foyer cheminée 406mm 200mm Figure 3: Fireplace opening dim. - NEO 1.6 Insert LE. NEO 1.6 INSERT LE 031219-28 100003733... -
Page 14: Protection Contre Les Braises
Protection contre la braise Foyer de maçonnerie Figure 4: NEO 1.6 Insert LE - Ember protection. Jambes de nivellement optionnelles Des pieds de nivellement (boulons) sont fournis si vous en avez besoin pour niveler ou stabiliser l'insert sur un foyer inégal. -
Page 15: Dégagements
Foyer cheminée 240mm Figure 5: NEO 1.6 Insert LE Clearances. Dégagement minimum des combustibles (Mesuré depuis le bâti de l'appareil) Côté du couvert du ventilateur au mur adjacent ..........13 po.(255 mm.) Côté... -
Page 16: Installation
100003733 NEO 1.6 INSERT LE 031219-28... -
Page 17: Gaine Complète De La Cheminée
écrous. Centrer le col dans l'ouverture et serrer les écrous. Figure 6: NEO 1.6 Insert LE - conduit de cheminée complet. 8. Fabriquer un solin selon les mesures prises sur le sommet de la cheminée existante. Prévoir un chevauchement de 1 à... -
Page 18: Dans Un Foyer Préfabriqué
Replacer la plaque décorative et fixer à l'aide des deux vis. De cette façon, l'air de combustion proviendra de l'intérieur de la pièce depuis le devant de l'appareil. 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 19: Alimentation Électrique
4. Débranchez les fils. 5. Desserrez les deux boulons maintenant le support du ventilateur. Tirez le haut du support vers l'avant pour le désengager. Ensuite, soulevez et sortez pour désengager la fente inférieure. 6. L'installation est l'inverse. NEO 1.6 INSERT LE 031219-28 100003733... -
Page 20: Assemblage Surround Et Installation
4. Remontez le couvercle de fil et la boîte électrique sur l'unité. Réinstallez la plaque d'appui en vous assur- ant de reconnecter les fils à l'interrupteur à bascule. Réinstallez le bouton de commande du bouton de commande de la vitesse du ventilateur et la garniture avant.. 100003733 NEO 1.6 INSERT LE 031219-28... -
Page 21: Dépannage
- Vérifier que le couvert d’entrée d’air ambiante est effectivement retiré. 2. Le tirage est trop faible - La cheminée est encombrée ou bouchée. Vérifier et nettoyer. - La cheminée est trop grande ou inappropriée. - Consulter le détaillant NEO 1.6 INSERT LE 031219-28 100003733... - Page 22 100003733 NEO 1.6 INSERT LE 031219-28...
-
Page 23: Installation De Briques Réfractaires
8 7/8po x 2 1/8po x 1 1/4po 4 1/4po x 2 1/8po x 1 1/4po 4 3/8po x 3 1/4po x 1 1/4po 7po x 3 1/4po x 1 1/4po Figure 10: Vista Insert LE - Disposition Firebrick. NEO 1.6 INSERT LE 031219-28 100003733... - Page 24 (Figure 13). Placez une autre brique "A" à côté de la première, suivie par une brique à feu "B" étroite (Figure 14). Figure 14: Briques réfractaires du mur latéral en place. Figure 13: 1ère brique de mur latéral en place. 100003733 NEO 1.6 INSERT LE 031219-28...
- Page 25 7. Placez la brique réfractaire "B" restante de sorte qu'elle soit bien en face et au centre, ajoutez une brique "C" de chaque côté. (à la Figure 18). Figure 17: Briques de quatre étages en place. Figure 18: Briques avant étroites en place. NEO 1.6 INSERT LE 031219-28 100003733...
-
Page 26: Liste De Pièces De Rechange Replacement Parts
Options 33..Backing Plate, Neo 1.6 Insert LE, Wood, Met Black, ........11120006 34..Backing Plate, Neo 1.6 Insert LE, Wood, O/S, Met Black .......11120007 35..Front Trim, Neo 1.6 Insert, Wood, Met Black ..........11250009 36..Front Trim, Neo 1.6 Insert, Wood, Stainless Steel ...........11250010 100003733 NEO 1.6 INSERT LE 031219-28... - Page 27 33/34 35/36 NEO 1.6 INSERT LE 031219-28 100003733...
- Page 28 © 2019 Copyright Pacific Energy Fireplace Products LTD. Reproduction, adaptation ou traduction sans autorisation écrite préalable est interdite sauf dans la mesure permise par les lois sur le droit d'auteur. Pour le soutien technique, communiquer avec votre détaillant. Web site: http://www.pacificenergy.com PACIFIC ENERGY FIREPLACE PRODUCTS LTD.
