Relocalisation du contrôle de vitesse des
ventilateurs
Le contrôle de vitesse des ventilateurs est pré-installé par le
fabricant sous la tablette à cendres (côté droit). On peut le
relocaliser du côté gauche en suivant les instructions
suivantes. Pour faciliter la tâche, on suggère de le faire avant
d'installer le contour et l'encastrable dans le foyer :

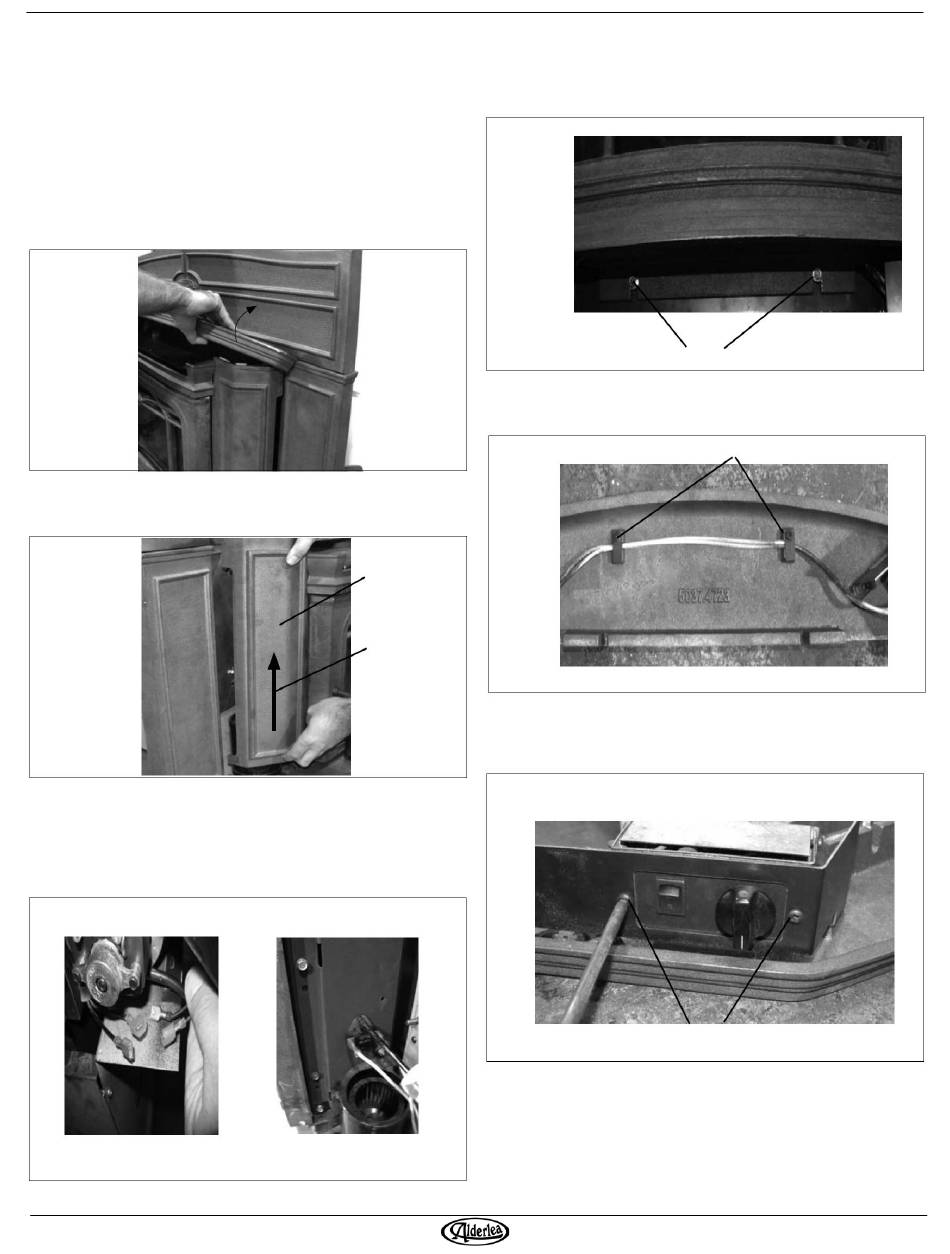

1) Retirez le dessus décoratif (en fonte) en le pivotant et en
le soulevant légèrement. (Fig. 5)
Fig. 5
2) Soulevez chaque panneau de ventilateur et retirez-les.
Mettez-les de côté pour ne pas les endommager. (Fig. 6)
Fig. 6
3) Déconnectez les fils des ventilateurs, aux côtés gauche et
droit (Fig. 7a). Dévissez l'interrupteur thermique («snap
switch») en laissant les fils connectés (Fig. 7b). Notez le
trajet des fils et les points d'attaches. Ils doivent être
positionnés correctement pour éviter des dommage.
Fig. 7a
ALT5.INSA 220710-24
PANNEAU DE
VENTILATEUR
Soulevez
Fig. 7b
4) Desserrez les 2 boulons retenant la tablette à cendre à la
chambre de combustion (Fig. 8a), soulevez avec soin la
tablette à cendre et retirez-la de l'encastrable.
Fig. 8a
BOULONS
5) Desserrez les vis des serre-fils de soutien et tournez pour
retirer les fils. (Fig. 8b)
Fig. 8b
6) Retirez les 2 vis retenant le boîtier de contrôle de vitesse
à la tablette à cendre (Fig. 9). Retirez la plaque couvercle
du côté opposé.
Fig. 9
VIS
VIS
