Version CC
L'alimentation de la version CC convertit la tension –48 V CC en entrée en tension
CC en sortie. Cette version possède deux connecteurs qui vous permettent de
raccorder un même système StorEdge S1
différentes. Il faut un coupe-circuit de 10 A pour chacune de ces alimentations CC.

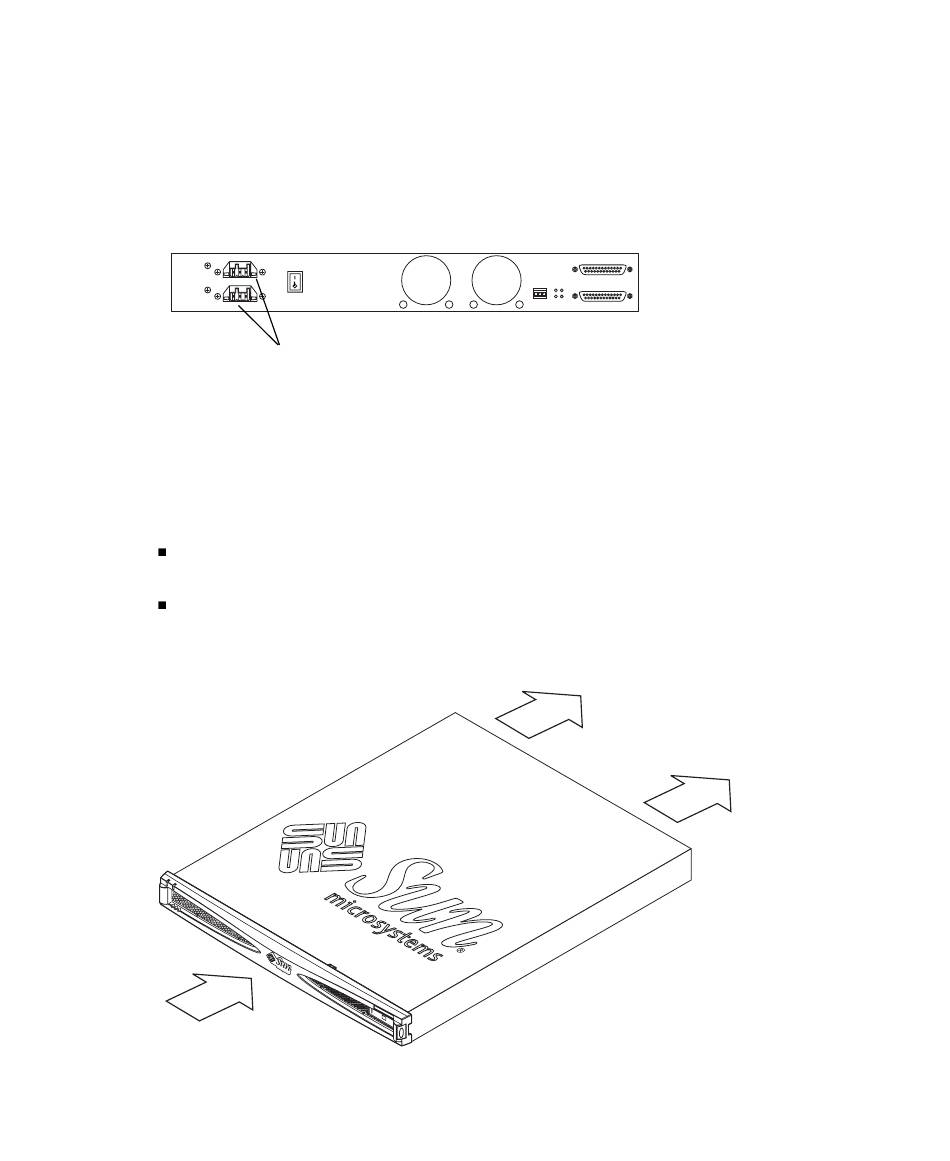

FIGURE 1-11
Système de refroidissement
Les fonctions de refroidissement sont les suivantes :
Une ventilation appropriée doit être assurée dans le système. Les ventilateurs
internes peuvent fournir un flux d'air d'environ 20 pieds cubes/min à l'air libre.
L'air est aspiré par le panneau avant du système et est rejeté par le panneau
arrière.
FIGURE 1-12
12
Manuel d'installation et de maintenance des systèmes StorEdge S1 AC100 et DC100 • Février 2002
Connecteurs pour alimentations CC
StorEdge S1 DC100, vue arrière
Conditions de la ventilation (avant et arrière)
à deux alimentations –48 V CC
DC100
