6. Faites pénétrer la partie dénudée du fil blanc dans le trou approprié
du connecteur CC.
La
FIGURE 2-8
le connecteur CC.
Dessus du connecteur
FIGURE 2-8
7. Répétez l'Etape 5 et l'Etape 6 pour les deux autres fils afin de terminer le montage
du câble d'alimentation CC.
24
Manuel d'installation et de maintenance des systèmes StorEdge S1 AC100 et DC100 • Février 2002

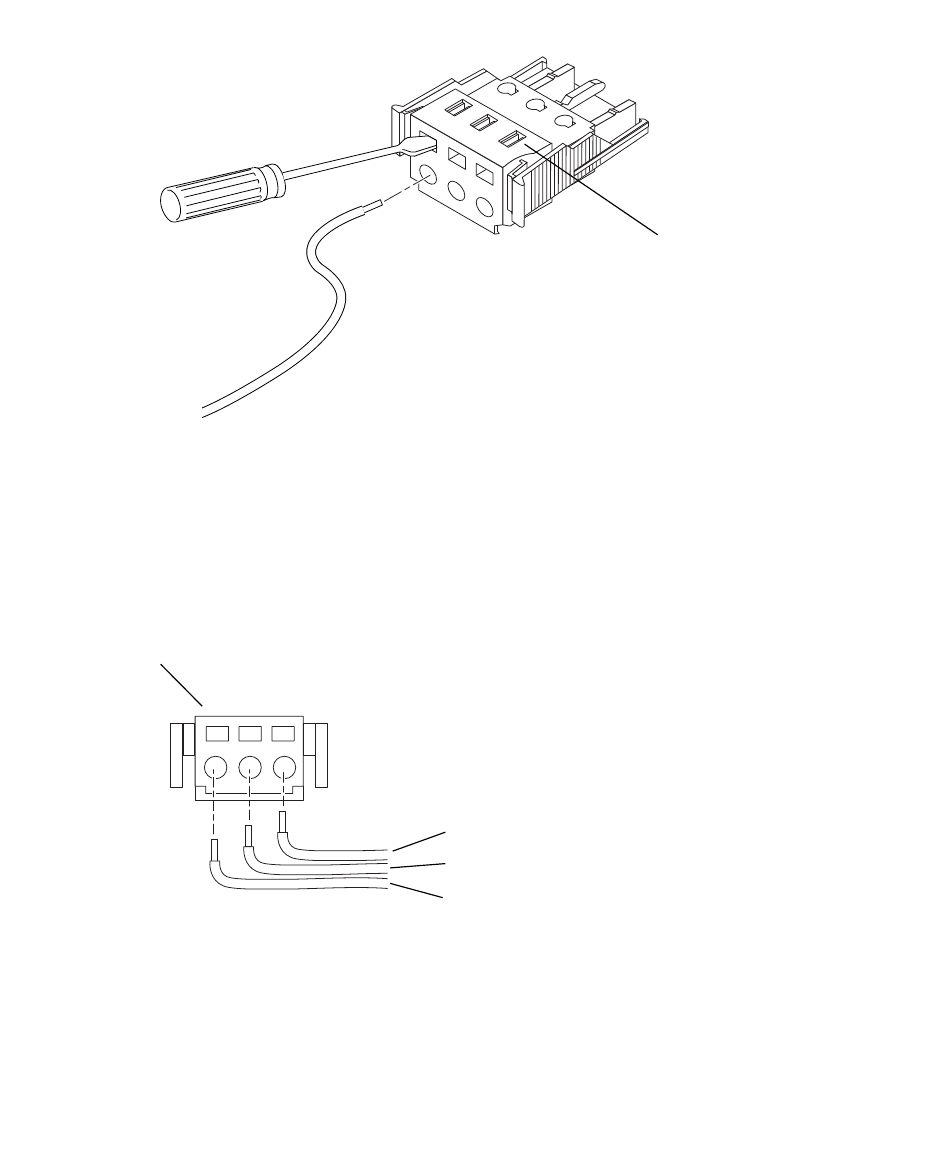

Ouverture du serre-fil du connecteur CC au moyen d'un tournevis
indique comment doivent être insérés les différents fils dans
1
2
3
Montage du câble d'alimentation CC
Bleu (provenant de la source -48 V retour)
Vert/jaune (provenant de la source terre)
Blanc (provenant de la source -48 V)
Dessus
du connecteur
