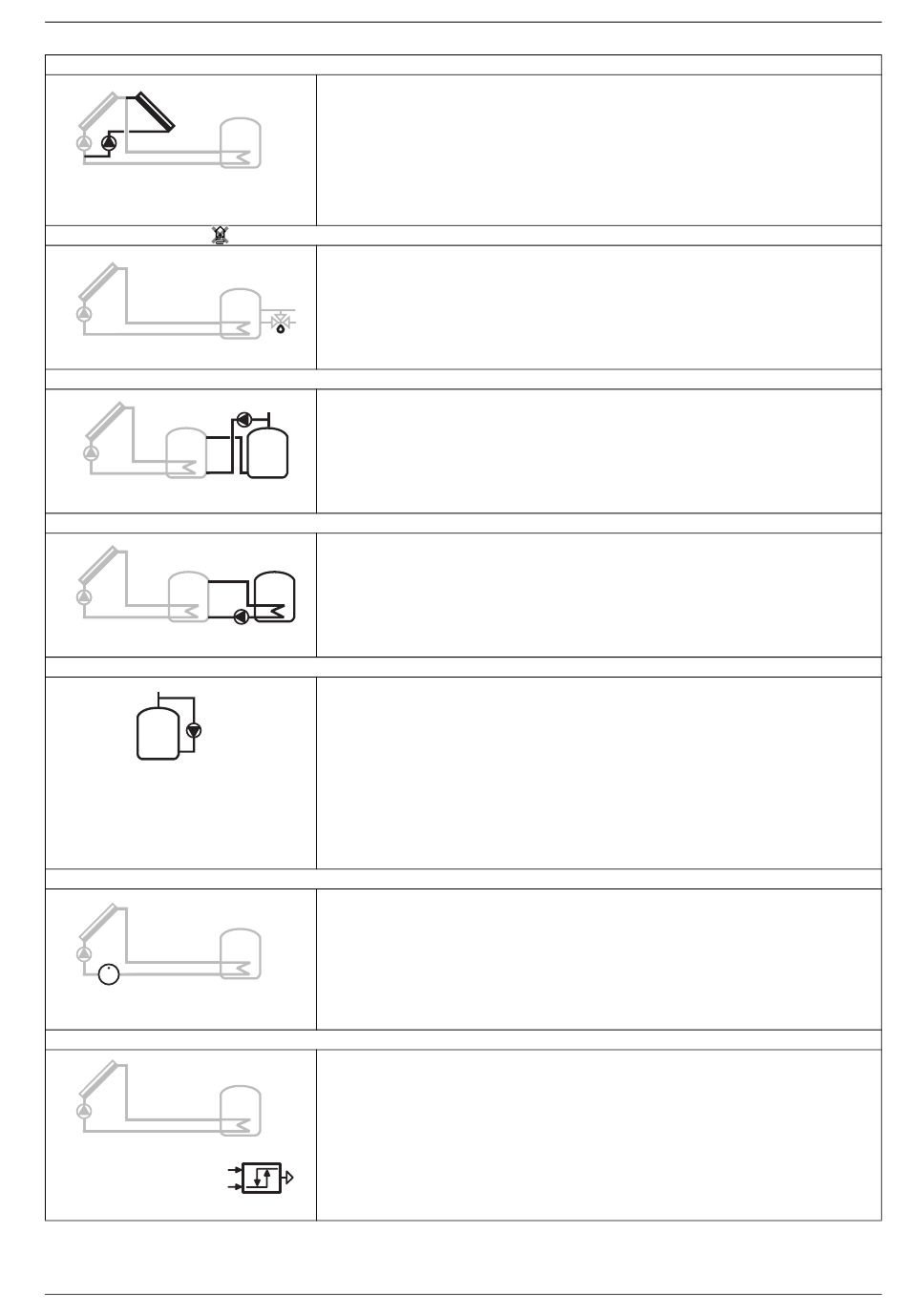

2° campo collettori solari (G)
Integrazione al risc. misc. (H) (
Sistema di trasferimento (I)
6 720 647 922-26.1O
Sist. di trasf. con scamb. cal. (J)
Disinfezione term./Risc. giorn. (K)
Calcolo quantità di calore (L)
V
Regolatore differ. temperatura (M)
Tab. 3
MS 200 – 6 720 812 458 (2014/10)
2° campo collettori solari (ad es. orientamento est/ovest,  fig. 29, pag. 87)
Funzione dei due campi collettori solari come descritto per il sistema solare 1, tuttavia:
• se la temperatura del fluidovettore rilevata dalla sonda nel 1° campo collettori solari risulta essere superiore,
del differenziale di temperatura di inserimento, rispetto alla temperatura dell'acqua rilevata dalla sonda posta
sulla parte inferiore del 1° accumulatore, il circolatore solare posto a sinistra viene attivato;
• se la temperatura del fluidovettore rilevata dalla sonda nel 2° campo collettori solari risulta essere superiore,
6 720 647 922-24.1O
del differenziale di temperatura di inserimento, rispetto alla temperatura dell'acqua rilevata dalla sonda posta
sulla parte inferiore del 1° accumulatore, viene attivato il circolatore solare posto a destra.
)
Integrazione al riscaldamento solare miscelato con accumulatore inerziale o combinato ( fig. 21, pag. 82)
• La funzione è disponibile solo se risulta selezionato uno dei due programmi Integrazione al
riscaldamento (A) ovvero "Integrazione al risc. acc. 2 (D)";
• Funzione come descritto per il programma Integrazione al riscaldamento (A)" ovvero "Integrazione al risc.
acc. 2 (D)"; inoltre la temperatura del ritorno viene regolata alla temperatura di mandata impostata mediante
la valvola miscelatrice motorizzata posta a valle dell'accumulatore.
6 720 647 922-25.1O
Sistema di trasferimento per la produzione di acqua calda sanitaria, mediante un accumulatore di preriscaldo
attivato dall'energia solare ( fig. 29, pag. 87)
• Se la temperatura dell'acqua calda sanitaria rilevata dalla sonda posta nella parte inferiore dell'accumulatore
di preriscaldo (1° accumulatore – sinistra) risulta essere superiore del differenziale di temperatura di inseri-
mento, rispetto alla temperatura dell'acqua calda sanitaria rilevata dalla sonda posta sull'accumulatore
pronto al funzionamento (3° accumulatore – destra), viene attivata la pompa di trasferimento.
Sistema di trasferimento con accumulatore inerziale ( fig 30, pag. 88)
• Accumulatore-bollitore d'acqua calda sanitaria con scambiatore di calore interno.
• Se la temperatura dell'acqua calda sanitaria rilevata dalla sonda posta nell'accumulatore inerziale (1°
accumulatore – sinistra) risulta essere superiore del differenziale di temperatura di inserimento, rispetto alla
temperatura dell'acqua calda sanitaria rilevata dalla sonda posta sull'accumulatore-bollitore d'acqua calda
sanitaria (3° accumulatore – destra), viene attivata la pompa di trasferimento.
6 720 647 922-27.1O
Disinfezione termica per evitare la formazione di legionella ( regolamento per l'acqua potabile) e riscalda-
mento giornaliero dell'accumulatore-bollitore d'acqua calda sanitaria o degli accumulatori-bollitori d'acqua calda
sanitaria
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato settimanalmente per mezz'ora ad almeno la
temperatura impostata per la disinfezione termica.
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato giornalmente alla temperatura impostata
6 720 647 922-28.1O
per il riscaldamento giornaliero. La funzione non viene eseguita se l'acqua calda sanitaria ha già raggiunto la
temperatura, grazie all'integrazione solare, nelle ultime 12 ore.
In questa tipologia di impianto, la rappresentazione grafica non mostra che questa funzione è stata aggiunta.
Nella specifica rappresentazione grafica viene semplicemente aggiunta la lettera «K».
Selezionando la funzione del contacalorie, può essere attivato il calcolo del calore generato.
• Dalle temperature misurate e dalla portata viene calcolata la quantità di calore tenendo conto anche del con-
tenuto di glicole nel circuito solare.
In questa tipologia di impianto, la rappresentazione grafica non mostra che questa funzione è stata aggiunta.
Nella specifica rappresentazione grafica viene semplicemente aggiunta la lettera «L».
6 720 647 922-35.1O
Avviso: il calcolo del calore generato fornisce valori corretti solo se lo strumento di misurazione della portata uti-
lizzato lavora con 1 impulso/litro.
Regolatore differenziale di temperatura liberamente configurabile (disponibile solo se nel sistema sono installati
contemporaneamente il modulo MS 200 ed il modulo MS 100,  fig. 32, pag. 89)
• In relazione alla differenza di temperatura tra la temperatura della fonte di calore e del dissipatore e in rela-
zione al differenziale di temperatura di inserimento/disinserimento, viene gestito, mediante il segnale in
uscita, un circolatore ovvero un attuatore di una valvola.
6 720 647 922-29.1O
