13.9.3 Zone de chevauchement ScenergiX (scenergix horizontal)

Définitions

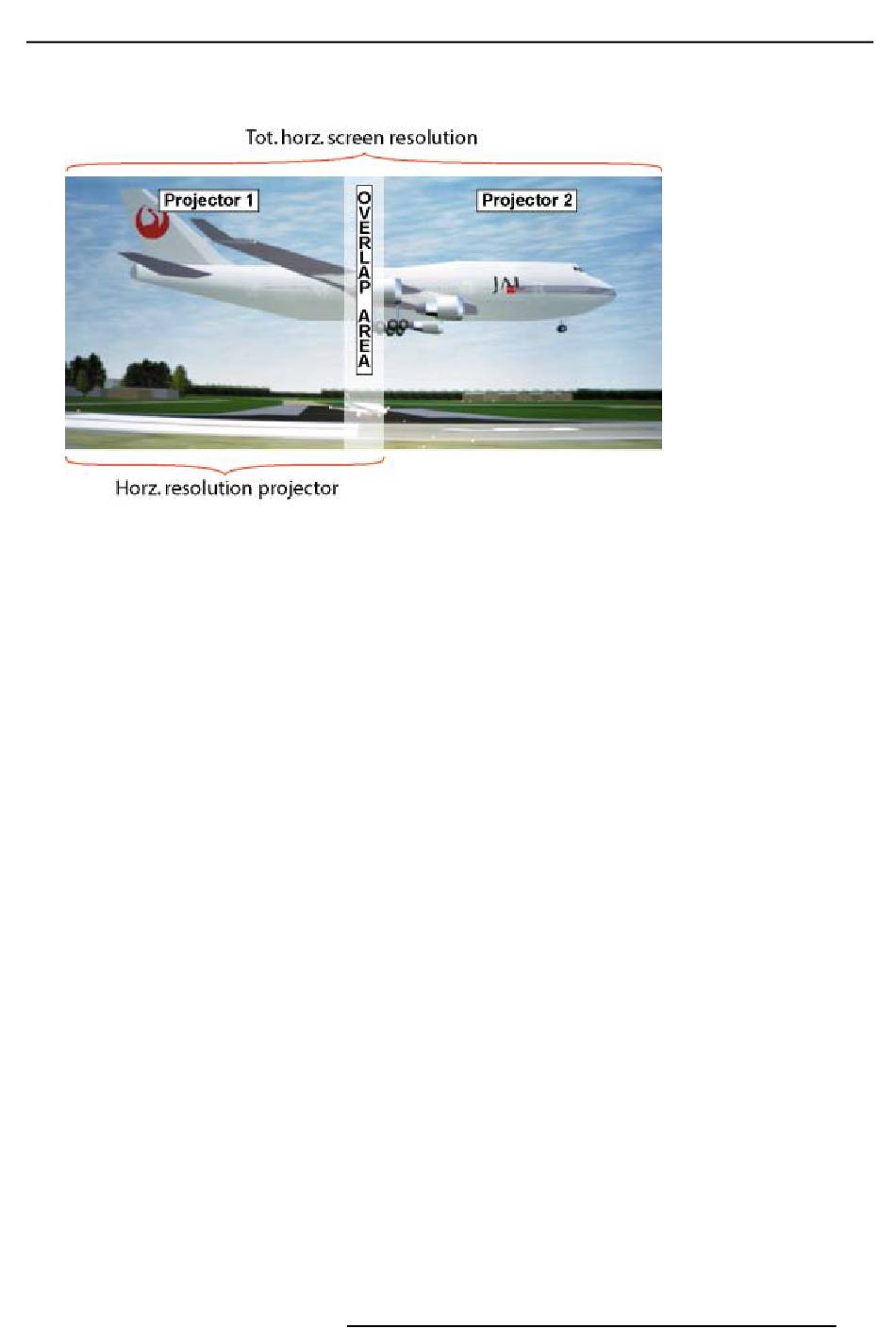

Image 13-20
Configuration Scenergix
Chevauchement : nombre de points qui se chevauchent
Résolution horizontale du 1er projecteur : 1024 pour les versions Graphics, 1280 pour les versions Reality, 1400 pour les projecteurs
SXGA.
Résolution d'écran horizontale totale : [(résolution horizontale du 1er projecteur) x 2] moins le chevauchement.
Résolution horizontale source : nombre de points actifs de la source.
Réglage des points actifs (Pact) du premier projecteur
1. Allez dans le menu Fichier –> Editer du premier projecteur.
2. Saisissez la valeur de la résolution horizontale active (= Pact) comme suit :
Pact = [(Résolution horz. du 1er projecteur)/(Résolution d'écran horiz. totale)] x (résolution horz. source)
3. Le départ horizontal (= Pstart) reste inchangé.
Réglage des points actifs (Pact) du second projecteur
1. Allez dans le menu Fichier –> Editer du second projecteur.
2. Saisissez la valeur de la résolution horizontale active (= Pact) comme suit :
Pact = [(Résolution horz. du 1er projecteur)/(Résolution d'écran horiz. totale)] x (résolution horz. source)
3. Départ horizontal (= Pstart) = départ initial + [(Résolution horz. source) moins (Pact recalculé)].
Exemple
Résolution horizontale source : 1600 points
Résolution horizontale projecteurs 1 & 2 : 1024 points
Chevauchement : 100 points
Taille d'écran horizontale totale en points : 1948 points
Pact projecteur 1 = [(1024 / 1948)] x 1600 = 841 points
Pact projecteur 2 = [(1024 / 1948)] x 1600 = 841 points
Pstart projecteur 2 = Pstart projecteur 1 + (1600 – 841)
