Signaux vidéo composante (PR/Y/PB)
Certaines interfaces utilisent des signaux de sortie progressifs ayant une double fréquence de ligne de 32 kHz.
Le décodeur vidéo utilisé pour les signaux vidéo n'est pas approprié pour ces signaux car il ne peut traiter
que les signaux de 15 kHz. Ce signal doit par conséquent faire l'objet d'une redirection interne, opération qui
s'effectue dans le menu Sélection source en sélectionnant Data sur BNC's au lieu de Vidéo composante et en
sélectionnant Pr/Y/Pb dans les paramètres avancés du menu Fichier image.
3.4 Entrée vidéo composite
Spécifications d'entrée
La section d'entrée vidéo composite se compose de 1 borne d'entrée BNC. Connectez les signaux vidéo composites à partir d'un
magnétoscope, d'un décodeur de signaux d'antenne, etc.
1,0 Vpp ± 3dB
75 Ω terminé
Sans boucle
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

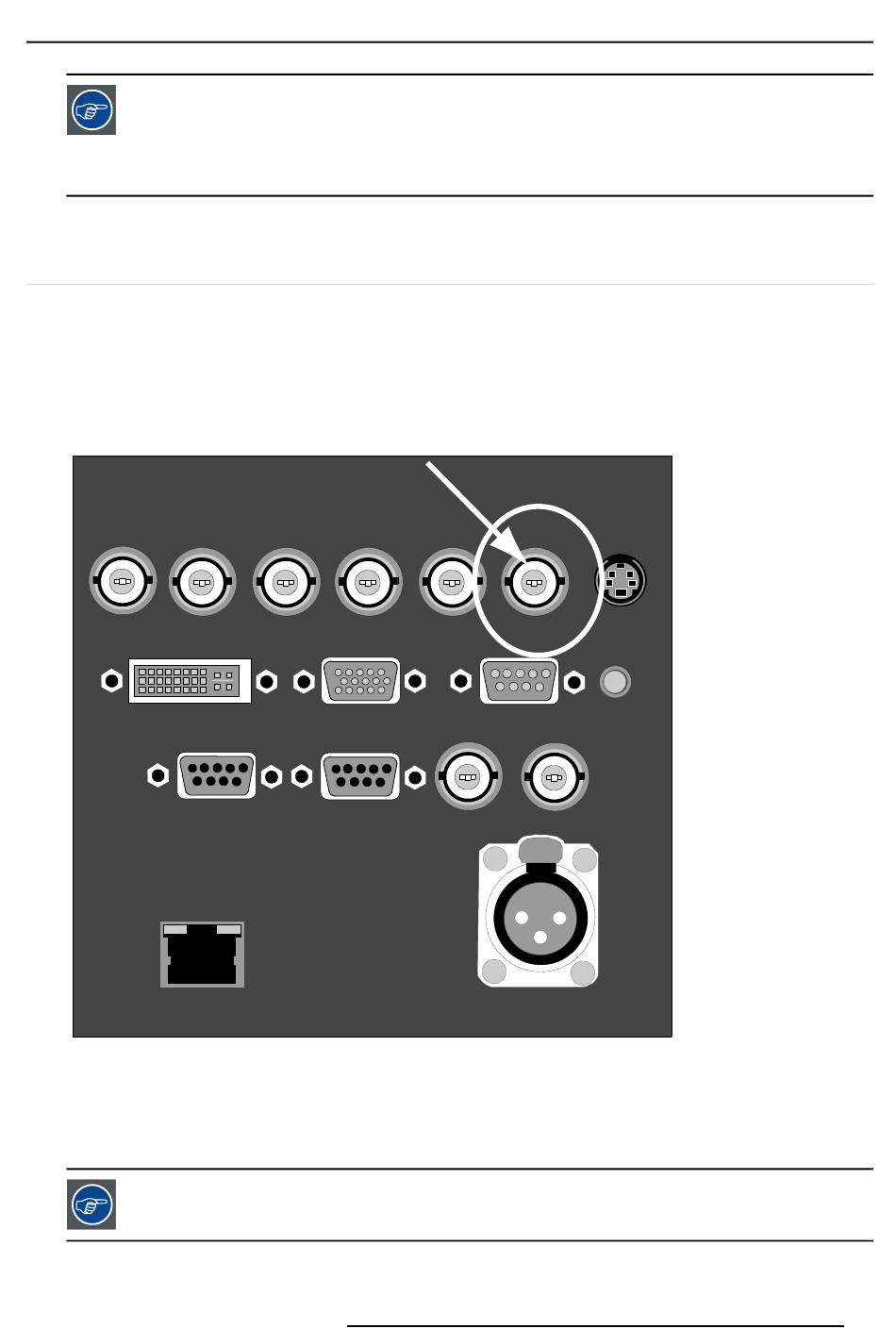

Image 3-4
Indication vidéo composite
Pour sélectionner une entrée vidéo composite...
1. Pressez la touche 3 de la télécommande
Note: Vous pouvez également sélectionner cette entrée via Source sur le clavier local ou via le menu.
Le projecteur permet l'entrée de plusieurs signaux vidéo composites (7 maximum) lorsque l'entrée 5 câbles
est utilisée en configuration étendue. Presez la touche 3 pour parcourir les sources vidéo possibles.
R5976816F RLM R6+ PERFORMER 01/09/2005
B/PB
Hs/Cs
ANALOG RGB
RS 232/422
(HD)SDI
OUT
Vs
VIDEO
S-VIDEO
R.C.
RS 232/422 IN
(HD)SDI OUT
IN
PUSH
2
1
3
TWO WAY
HARDWIRED REMOTE
3. Connexions
25
