8. Menu Image
B

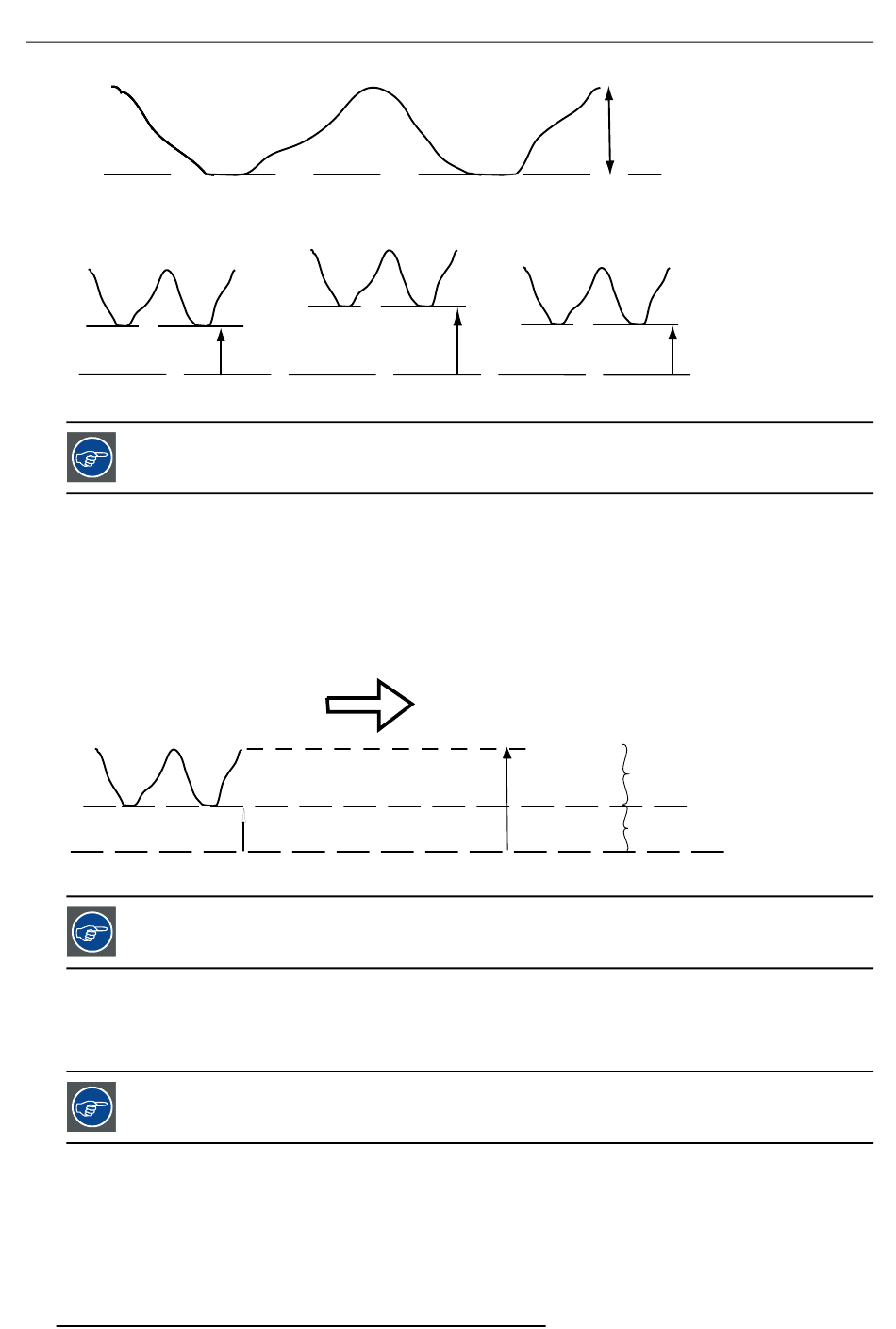

Image 8-33
R
Image 8-34
On en conclut qu'un bon alignement des couleurs n'est obtenu que lorsqu'on dispose de 3 composantes de
couleur pré-quilibrées.
Conversion analogique/numérique
Les signaux de couleur analogiques doivent passer par un circuit de conversion analogique/numérique préalablement à tout traite-
ment numérique dans le PMP.
Un convertisseur A/N classique transforme la valeur analogique en un signal numérique codé 8 bits.
Le graphique montre que lors de la conversion d'un signal contenant une composante de compensation continue, la plage de fonc-
tionnement du convertisseur n'est pas utilisée de manière optimale.
R
Image 8-35
On en conclut qu'une bonne conversion analogique/digitale n'est obtenue qu'en disposant de 3 composantes
de couleurs bien équilibrées.
Objectif de l'équilibrage d'entrée
L'objectif de l'équilibrage d'entrée consiste à "définir" le même niveau de noir et le même niveau de blanc pour les trois couleurs
d'une source d'entrée particulière.
ajustement du niveau noir : luminosité
ajustement du niveau blanc : contraste
Le même niveau de noir et blanc absolu pour les trois couleurs permet la même référence pour le contrôle du contraste et de la
luminosité de l'image !
Ces deux références définissent également la plage de fonctionnement du convertisseur A/N pour cette source particulière (ce qui
explique aussi pourquoi chaque balance d'entrée est reliée à une source précise et par conséquent sauvegardée dans le fichier
image).
82
G
∆
R
ADC
∆
0.7V
B
∆
G
255
0
R5976816F RLM R6+ PERFORMER 01/09/2005
Black level
∆Β
Black level
i2 : video information
i1 : superfleous information
Black level
