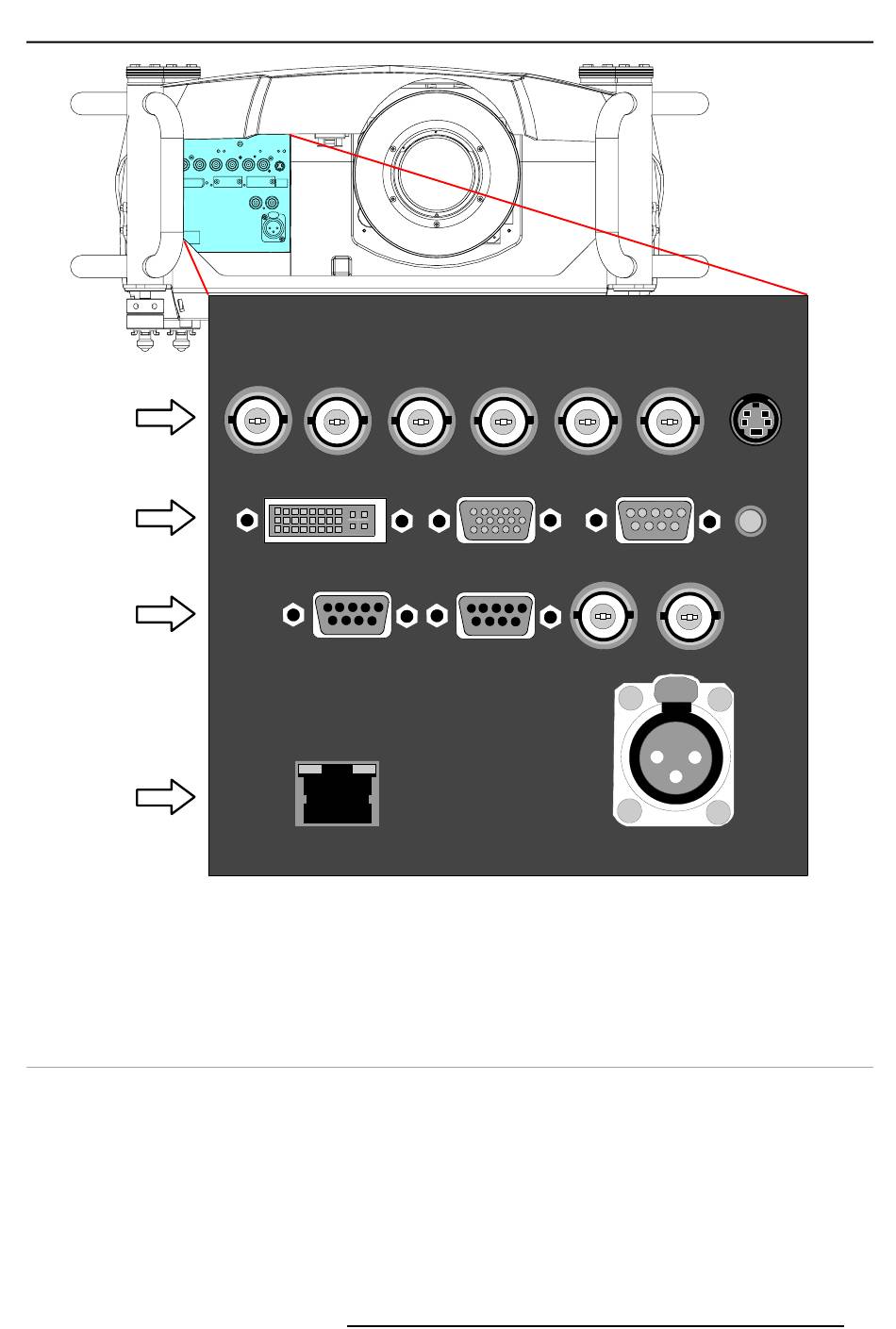

Image 3-2
Dispositifs d'entrée
L1 Couche 1 = RGBHV + vidéo composite + S-vidéo
L2 Couche 2 = DVI + ordinateur + RS232IN + RC (télécommande câblée)
L3 Couche 3 = entrée et sortie (HD)SDI + RS232OUT + récepteur avec alimentation sans fil
L4 Couche 4 = télécommande câblée bidirectionnelle + Ethernet
3.3 Entrée 5 câbles
Spécifications d'entrée
La section d'entrée 5 câbles se compose de 5 bornes d'entrée BNC.
0,7 Vpp ± 3dB
75 Ω terminé
R5976816F RLM R6+ PERFORMER 01/09/2005
R/PR
G/Y
B/PB
DVI
POWER WIRELESS
RECEIVER
10 BASE-T
Hs/Cs
Vs
ANALOG RGB
RS 232/422 IN
(HD)SDI
RS 232/422
OUT
IN
HARDWIRED REMOTE
3. Connexions
VIDEO
S-VIDEO
R.C.
(HD)SDI OUT
PUSH
2
1
3
TWO WAY
23
