3. Connexions
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

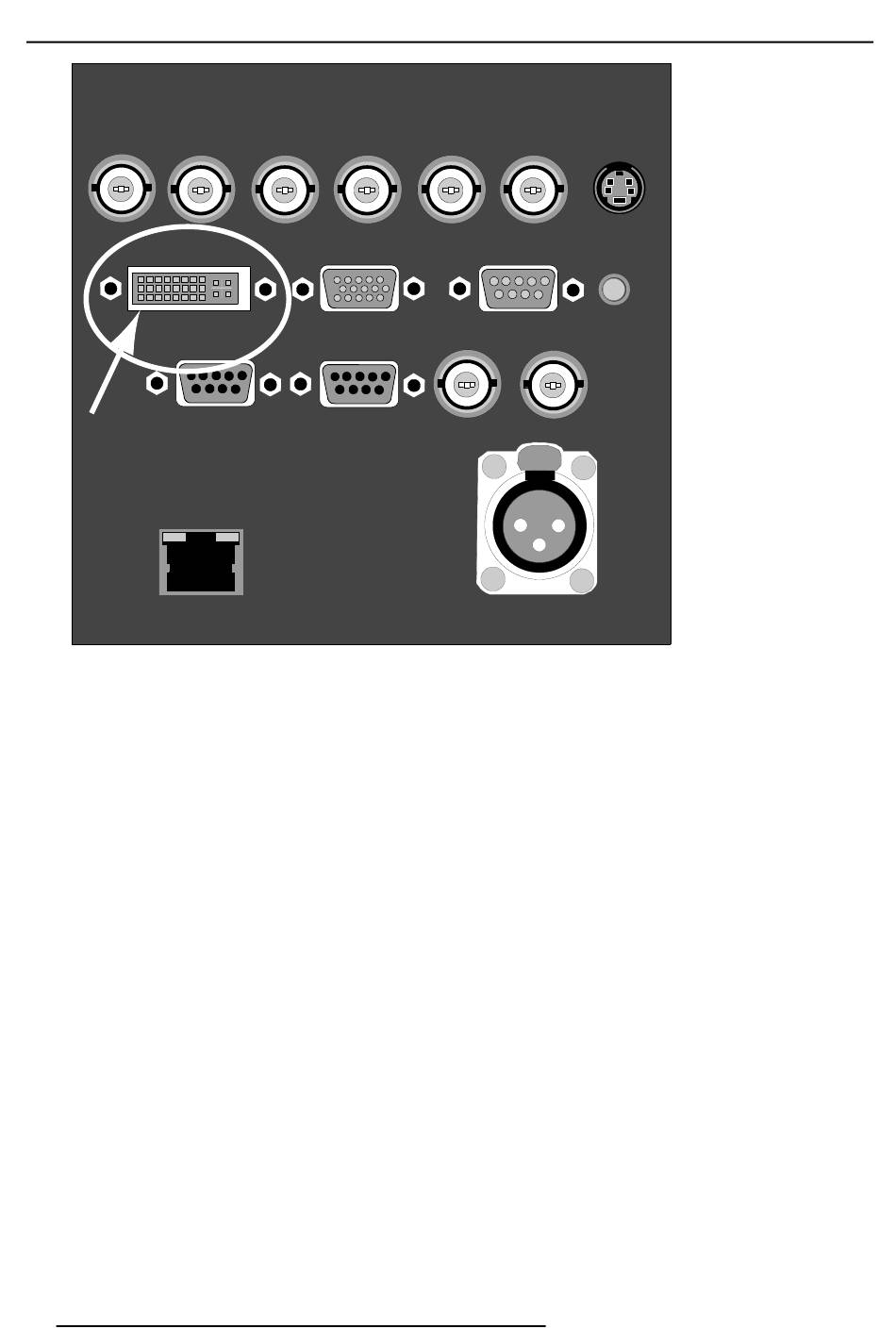

Image 3-7
Indication DVI. Liaison analogique par connecteur de type DVI-I (4 broches côté droit du connecteur) non prise en charge.
Brochage du connecteur DVI.
Broche 1
Broche 2
Broche 3
Broche 4
Broche 5
Broche 6
Broche 7
Broche 8
Broche 9
Broche 10
Broche 11
Broche 12
Pour sélectionner l'entrée DVI...
1. Pressez la touche 5 de la télécommande
Note: Vous pouvez également sélectionner cette entrée via Source sur le clavier local ou via le menu.
28
B/PB
Hs/Cs
ANALOG RGB
RS 232/422
OUT
TMDS DATA2-
TMDS DATA2+
TMDS DATA2/4 Shield
TMDS DATA4-
TMDS DATA4+
DDC Clock
DDC Data
Non connectée
TMDS DATA1-
TMDS DATA1+
TMDS DATA1/3 Shield
TMDS DATA3-
Vs
VIDEO
S-VIDEO
RS 232/422 IN
(HD)SDI
(HD)SDI OUT
IN
PUSH
2
1
3
TWO WAY
HARDWIRED REMOTE
Broche 13
Broche 14
Broche 15
Broche 16
Broche 17
Broche 18
Broche 19
Broche 20
Broche 21
Broche 22
Broche 23
Broche 24
R5976816F RLM R6+ PERFORMER 01/09/2005
R.C.
TMDS DATA3+
+5 Power
Ground (for +5V)
Hot Plug Detect
TMDS DATA0-
TMDS DATA0+
TMDS DATA0/5 Shield
TMDS DATA5-
TMDS DATA5+
TMDS Clock Shield
TMDS Clock+
TMDS Clock-
