L'intervalle de maintien CAG est l'intervalle de temps pendant lequel la CAG est neutralisée (neutralisation CAG = aucune mise à
jour de la mesure de l'amplitude vidéo). Le paramétrage avancé permet de choisir entre un intervalle de maintien bref ou long.
Un long internvalle de maintien de la CAG élimine les perturbations Macrovision
valle, diminuant ainsi la probabilité de tomber sur une impulsion Macrovision
Le paramètre de blocage de la synchronisation est recommandé pour les signaux vidéo faibles (p. ex. : faible réception de
signaux TV).
Le réglage de la finesse peut être choisi grossier ou fin.
Il est recommandé d'utilise les valeurs par défaut
12.6.4 Réglages données avancés
Vue d'ensemble
Lorsqu'une source de donnés est sélectionnée, le bouton avancé active les réglages avancés de cette source de données.
Avancé
Echelle VCO
PLL Cpmp
Clamp position
Clamp width
Polarité de Synchro Horizontale
Déterminé par ADC
Activation basse
Activation haute
Input format
RGB
PR/Y/PB
HDTV-PR/Y/PB

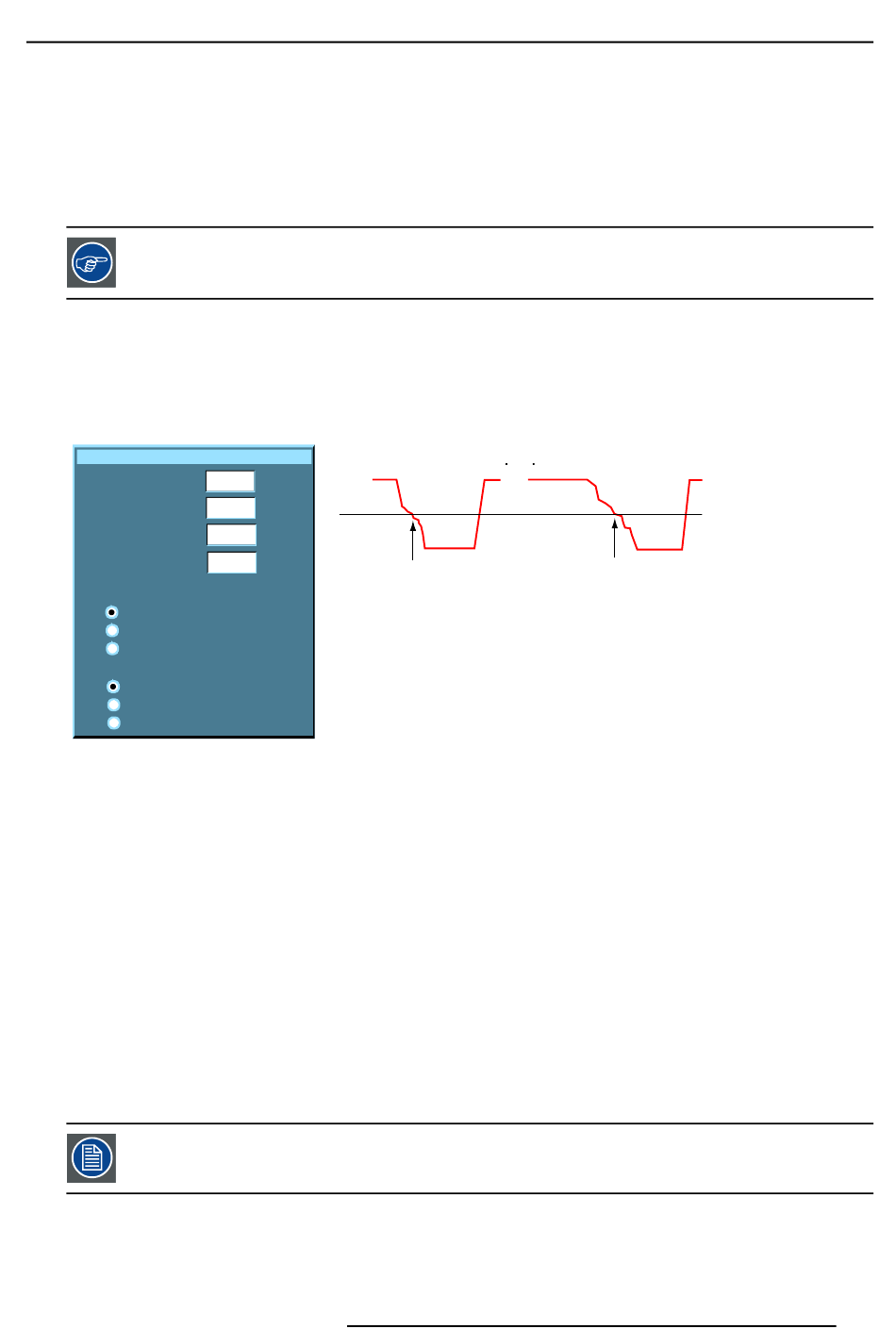

Image 12-11
Le réglage Plage VCO détermine la plage de fréquence du VCO (oscillateur commandé en tension).
Le Cpmp (courant de pompe de charge) définit le courant du filtre passe-bas.
Les paramètres Plage VCO & Cpmp sont tous deux définis par le fichier image. La modification de ces réglages n'est indiquée que
dans certains cas particuliers.
Le réglage de la polarité de synchronisation de l'horizontal peut se révéler utile en cas de flanc malformé. Il est possible de
choisir entre le flanc avant (actif bas) ou arrière (actif haut).
Les réglages du format d'entrée permettent d'en "savoir plus" sur les signaux connectés aux BNC's. Ils complètent les informations
figurant dans le menu de sélection de la source (Sélection source).
- RGB, sélectionné par défaut, signifie qu'un signal RGB est connecté aux BNC's
- PR/Y/PB doit systématiquement être sélectionné dans les cas suivants :
•
un signal progressif (signal vidéo de fréquence 32 kHz ) est connecté aux BNC's (sélectionnez la source à l'aide de la fonction
Data sur BNC's du menu Sélection source).
•
vous voulez (en mode PiP) visualiser le signal vidéo composante dans une fenêtre de données en ajoutant ainsi une image
vidéo dans la mise en page PiP.
-HDTV-PR/Y/PB pour les signaux vidéo composante à haute définition.
Il est conseillé d'utiliser les valeurs par défaut.
R5976816F RLM R6+ PERFORMER 01/09/2005
a
0
0
16
16
Image 12-12
Hs impulsion de synchronisation de l'horizontal
a
active basse
b
active haute
®
car la CAG est neutralisée pendant un long inter-
®
.
video info
b
Hs
12. Menu Fichiers images
Hs
113
