3. Connexions
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

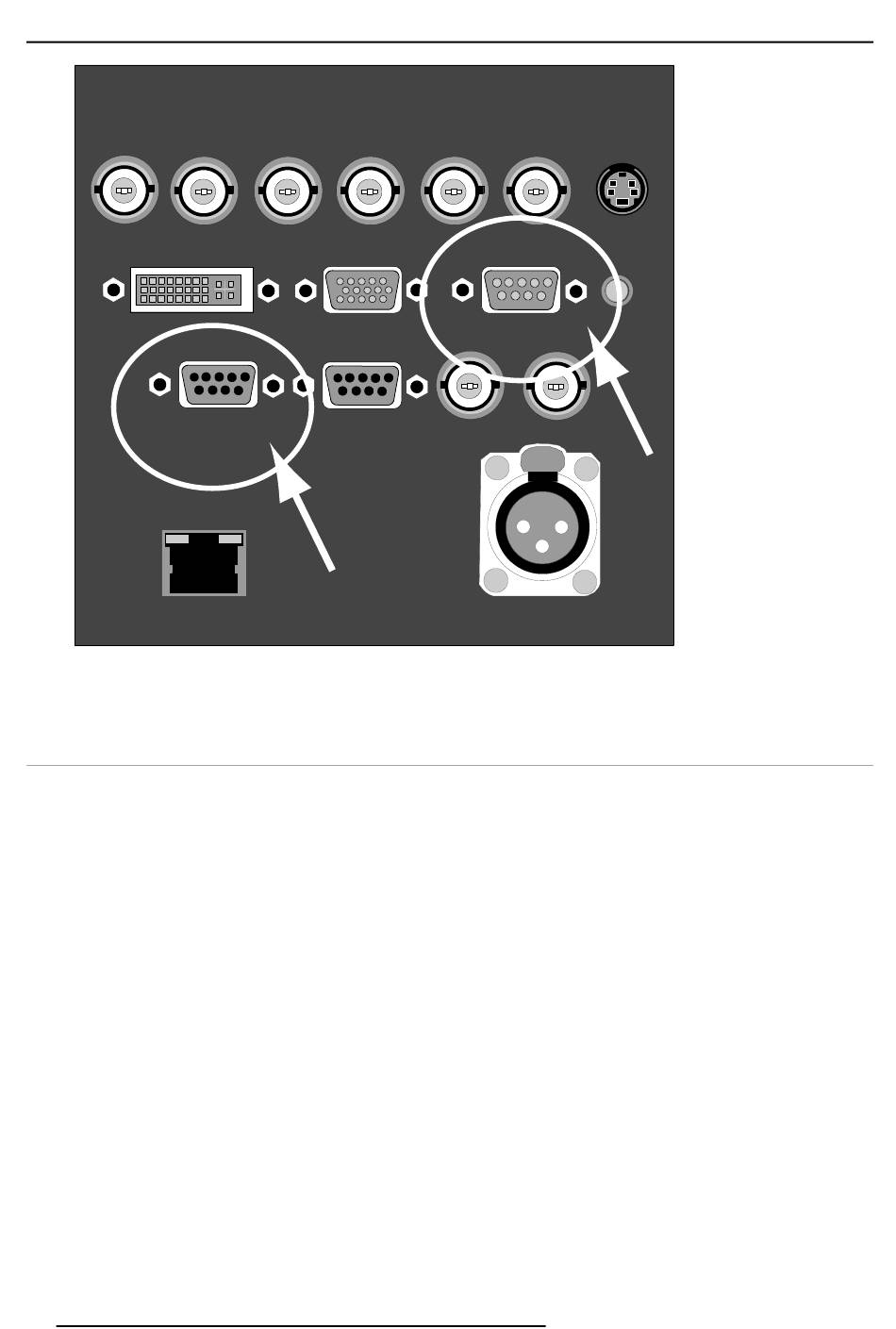

Image 3-11
Connecteur de récepteur sans fil
3.10 Configuration étendue
Sommaire
•
Introduction
•
Configuration étendue 5 câbles
•
Configuration étendue S-Vidéo
•
Résumé
3.10.1 Introduction
Qu'est-il possible de faire ?
La configuration étendue permet de connecter plusieurs types de source équivalents aux entrées et permet de commuter entre ces
nombreux signaux d'entrée.
3.10.2 Configuration étendue 5 câbles
Qu'est-il possible de faire ?
Outre les signaux standard RGB, composite & de synchronisation, les fonctionnalités étendues des entrées 5 câbles permettent le
traitement de signaux supplémentaires :
•
un signal vidéo composite peut être connecté à 4 des 5 entrées BNC (en plus de l'entrée BNC vidéo standard)
•
un signal S-vidéo peut être connecté
32
B/PB
Hs/Cs
ANALOG RGB
RS 232/422
(HD)SDI
OUT
Vs
VIDEO
S-VIDEO
R.C.
RS 232/422 IN
(HD)SDI OUT
IN
PUSH
2
1
3
TWO WAY
HARDWIRED REMOTE
R5976816F RLM R6+ PERFORMER 01/09/2005
