4. Prise en main
La télécommande ne fonctionnera pas correctement en cas d'illumination intense de la fenêtre du capteur ou
en cas d'obstacles entre la télécommande et le capteur IR.
Entrée de télécommande câblée
1. Enfichez une extrémité du câble de la télécommande dans le connecteur situé au bas de celle-ci. (image 4-5)
2. Enfichez l'autre extrémité dans le connecteur marqué RC sur le panneau avant du projecteur.
Spécifications de l'entrée RC
-
U
= 9V
in
-
I
= 80 mA
max
•
Les récepteurs IR internes peuvent être désactivés :
prise mono : sur le branchement de la prise
o
prise stéréo : lors du branchement ou lors de l'utilisation d'un commutateur externe reliant la voie droite (B) à la terre.
o
(image 4-6)

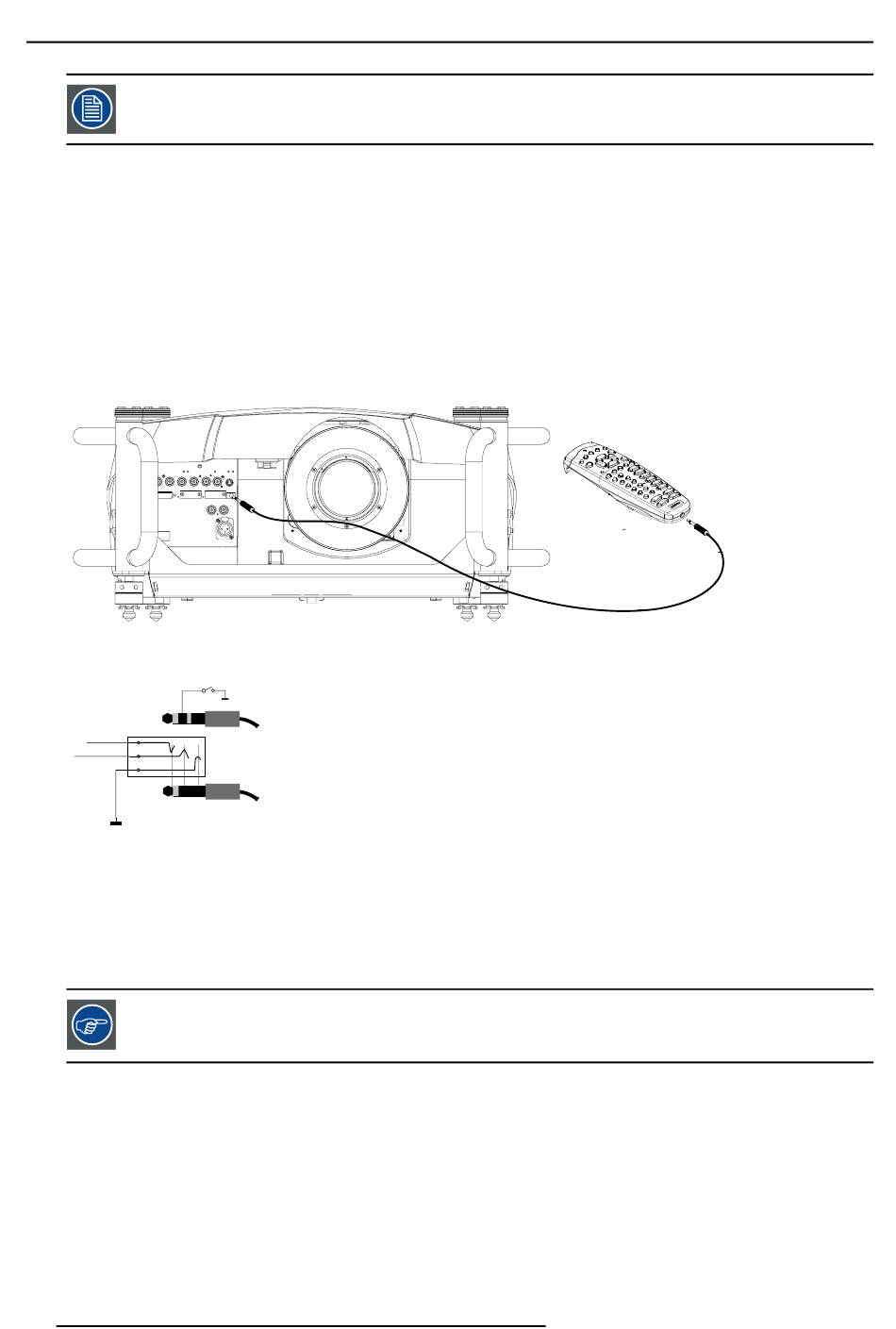

Image 4-5
Entrée de télécommande câblée
A B
C
2
3
1
Image 4-6
Brochage de la prise stéréo
A
pointe : voie gauche
B
anneau : voie droite
C
écran : commun (GND)
D
commutateur externe
1
Prise stéréo
2
Prise mono
La connexion de la télécommande requiert un câble à deux conducteurs standard terminé à chaque extrémité
par une prise téléphonique mâle 3,5 mm (mono/stéréo).
Ce câble n'est pas fourni, mais est disponible dans la plupart des magasins d'articles électroniques ou audio.
Pointage direct vers un des capteurs IR
1. Lorsque vous utilisez la télécommande sans fil, veillez à vous trouver au sein de la distance de fonctionnement effective (30m,
100ft en ligne droite). La télécommande ne fonctionnera pas correctement en cas de forte illumination de la fenêtre du capteur
ou en cas d'obstacles entre la télécommande et le capteur IR du projecteur. (image 4-7)
40
D
1
2
R5976816F RLM R6+ PERFORMER 01/09/2005
