Chaudières et chauffe-eau MagnaTherm
Remarque -
Ceci est une représentation schématique
d'un style de tuyauterie et n'est pas supposé
servir comme schéma de travail pour l'installation.
Les normes locales sont à respecter.
Circuit de chauffage déspace
Évent
Commande de
remplissage d'eau
Vase d'expansion
4 Dia.de tuyau max.

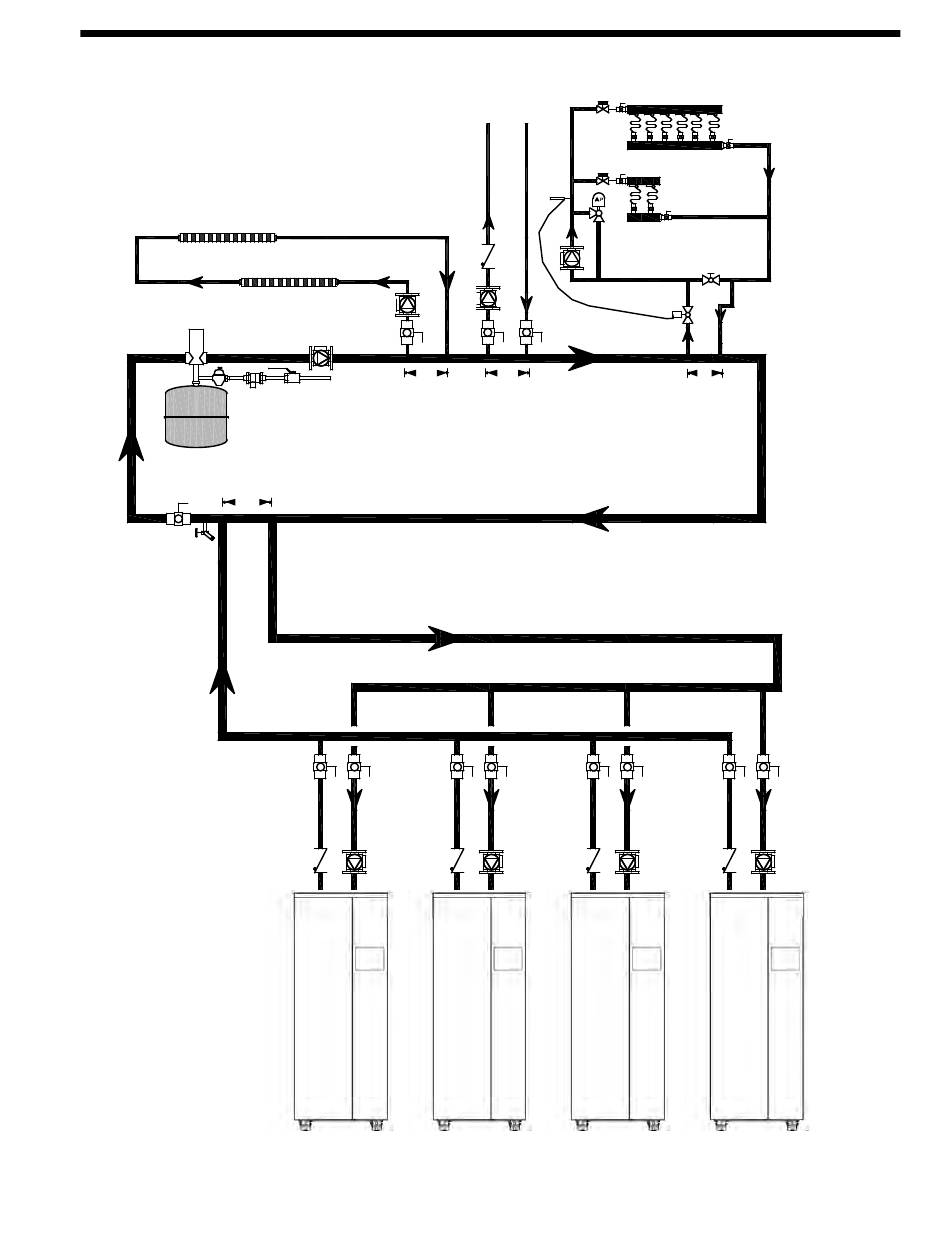

Figure 9. Tuyauterie hydronique — Plusieurs chaudières, plusieurs zones de température, retour inversé
Zonage avec des circulateurs
Circuits de chauffage
d'espace
4 Dia.de tuyau max.
La tuyauterie commune doit être calibrée pour le débit
cumulé de toutes les chaudières
Zone à rayonnement
basse temp.
4 Dia.de tuyau max.
