Page 22
Remarque -
Ceci est une représentation
schématique d'un style de
tuyauterie et n'est pas supposé
servir comme schéma de travail
pour l'installation. Les normes
locales sont à respecter.
Évent
Vase d'expansion

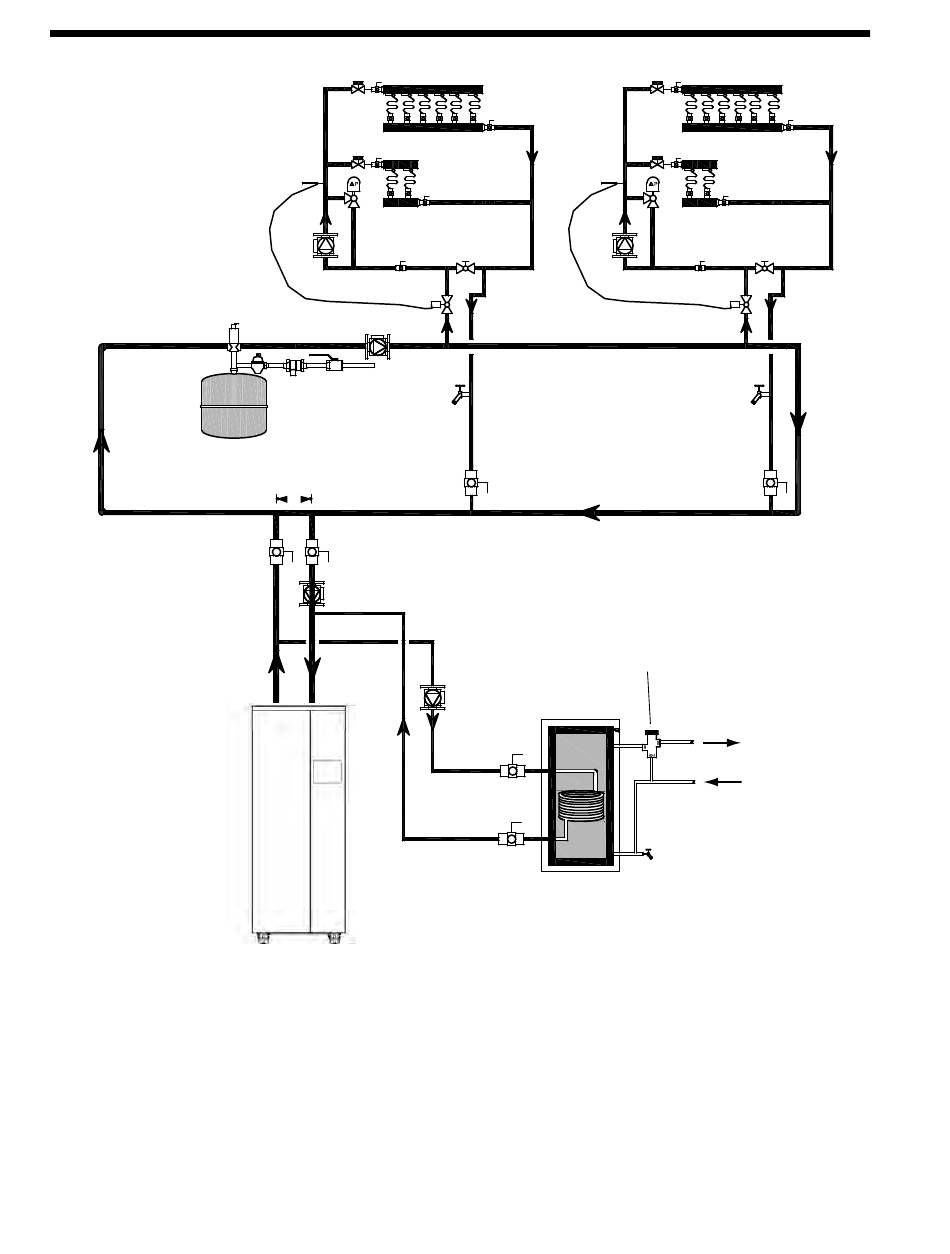

Figure 8. Tuyauterie hydronique — Chaudière unique avec zones à basse température et réservoir d'eau chaude
domestique (DHW) indirect Réservoir indirect en sortie de chaudière
Zone à rayonnement
basse temp.
Commande de remplissage
d'eau
4 Dia.de tuyau max.
Systèmes de chauffage LAARS
Zone à rayonnement
basse temp.
Vanne
mitigeuse
Réservoir de
Sortie d'eau
DHW indirect
chaude
domestique
Eau froide
