Page 40
Section 9
NAVIGATION AVEC L'ÉCRAN TACTILE

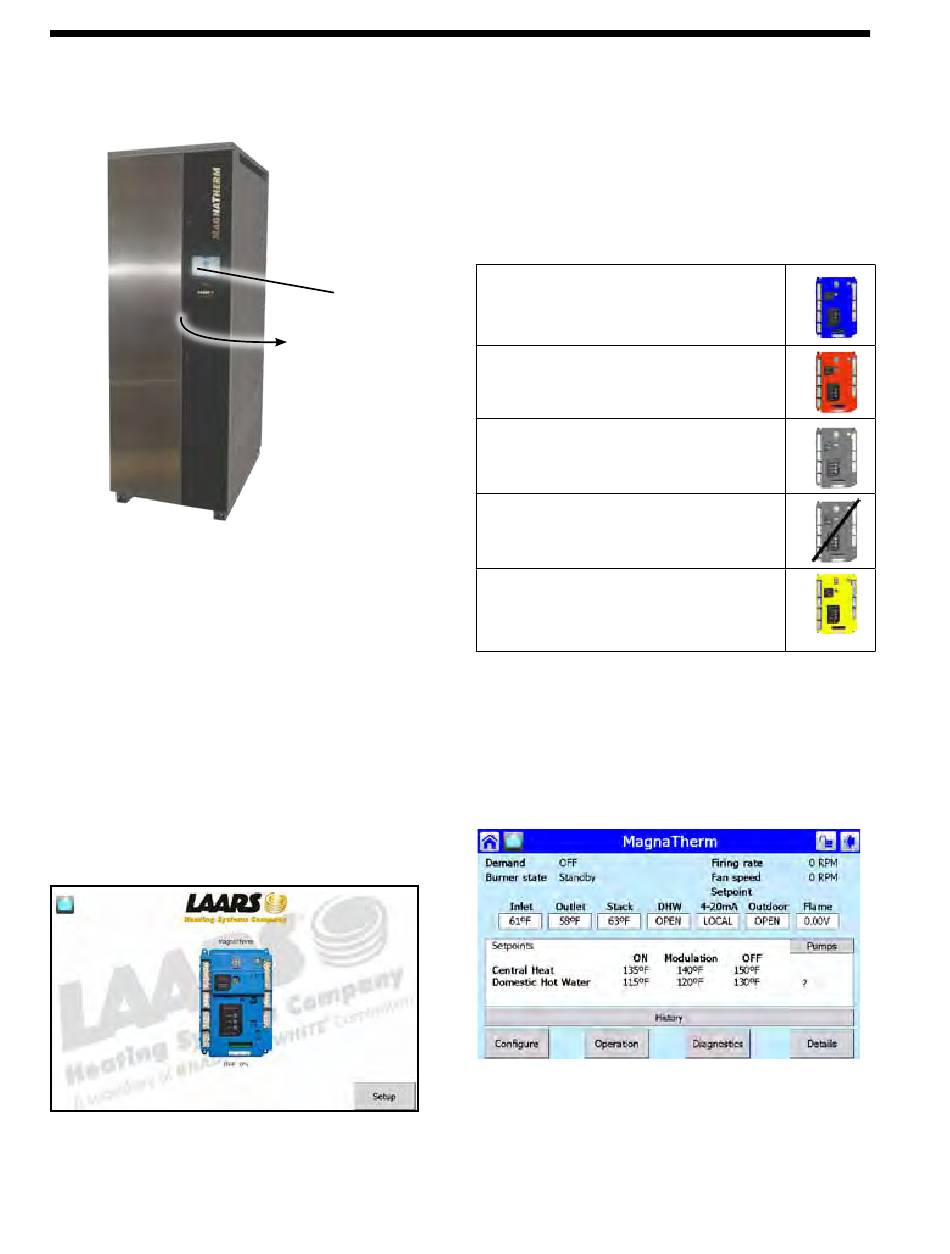

Figure 22. Pour accéder à l'écran tactile
9.1
Présentation de l'écran tactile
L'écran tactile est visible derrière un couvercle de protection
et devient accessible en déverrouillant et en ouvrant la porte
frontale (Voyez la Figure 22).
9.2
Utilisation de l'écran tactile
Toutes les fonctions de commande pour le MagnaTherm
peuvent être ajustées en navigant dans l'écran tactile.
Un économiseur d'écran est programmé à l'affichage. Il
suffit de toucher l'écran pour le réveiller.
Quand il est en fonctionnement normal, l'écran tactile va
automatiquement présenter son écran d'accueil (voyez ci-
dessous le Menu 1).
Menu 1.
Écran d'accueil
L'écran d'accueil montre une image du contrôleur de
MagnaTherm. La couleur de ce contrôleur dépendra du statut
du MagnaTherm, comme c' e st détaillé ci-dessus.
Écran tactile
Ouvrez le panneau
avant pour accéder à
l'écran tactile
Figure 23.
Pour contrôler le fonctionnement de l'appareil, touchez la
grande icône de contrôleur sur l'écran d'accueil. Le système va
présenter un écran de Résumé de statut concernant l'appareil :
Menu 2.
Systèmes de chauffage LAARS
Couleur
Statut
Bleu
Fonctionnement normal
Rouge
Verrouillage
Gris
Mode d'attente
(commutateur du brûleur
à l'arrêt)
Gris et
Problème de
barré
communication
Jaune
En pause. Cela peut être
du à un anti-court cycle,
des transitions de vitesse
de ventilateur, etc.
Couleurs des statuts de chaudière
Résumé de statut
Icône du contrôleur
