• Insérez un joint (1) puis vissez les pièces de
raccordement (2) sur les raccords départ et retour
chauffage de l'appareil.
• Insérez respectivement un écrou-raccord (4) et une
bague de compression (3) sur une conduite de
cuivre (5).
Le diamètre de la conduite doit être de 22 mm
• Insérez les conduites jusqu'à la butée dans les pièces
de raccordement. Serrez les écrous-raccords dans
cette position.
Attention !
a
En cas de raccord d'un compensateur
hydraulique, veillez à ce que le diamètre des
flexibles de raccordement entre l'appareil et le
compensateur ne dépasse pas 22 mm.

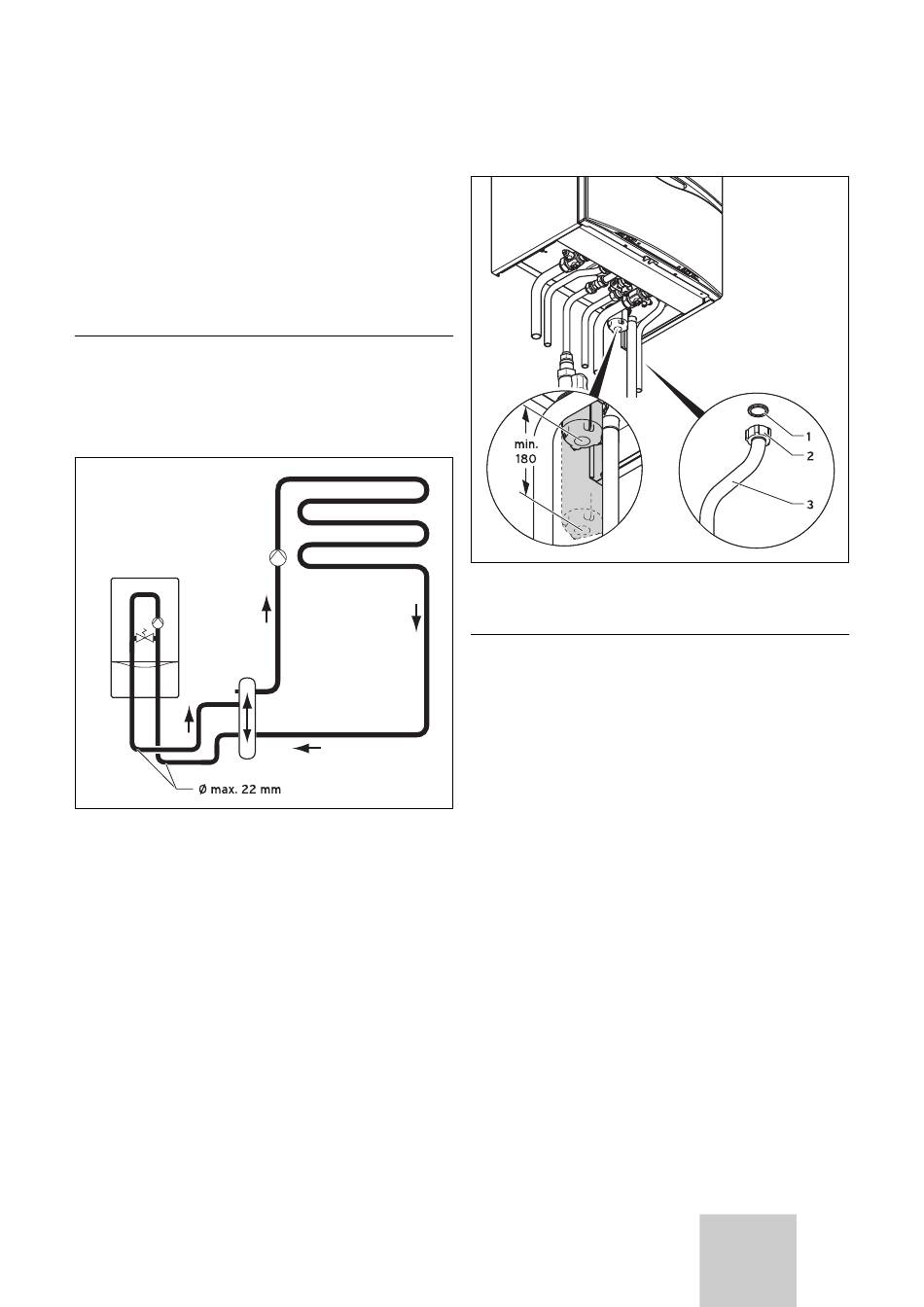

Fig. 5.5 Diamètre des flexibles de raccordement en cas
d'utilisation d'un compensateur hydraulique
Notice d'installation et d'entretien ecoTEC
5.6 Soupape de sécurité installation de chauffage
Fig. 5.6 Montage du tuyau d'évacuation sur la soupape de
sécurité (exemple : VCW plus)
a Attention !
Lors de la mise en marche de l'appareil, le
siphon d'eau de condensation doit être rempli
d'eau afin d'empêcher que des produits de
combustion puissent s'échapper par le siphon.
La conduite d'évacuation de la soupape de
sécurité doit être installée de manière à ne pas
gêner lors de la pose et de la dépose de la partie
inférieure du siphon. Nous conseillons de ne pas
raccourcir le tuyau d'évacuation fourni.
Un espace de montage de 180 mm minimum doit
rester libre au-dessous du siphon.
La soupape de sécurité de l'installation du chauffage est
intégré dans l'appareil de chauffage.
• Insérez un joint (1) dans l'écrou-raccord (2) puis vissez
le tuyau d'évacuation (3) sur la soupape de sécurité.
• Veillez à ce que la conduite d'évacuation soit aussi
courte que possible et à ce qu'elle soit inclinée.
• Soyez prudent en positionnant l'extrémité de la
conduite. Personne ne doit être blessé en cas
d'écoulement d'eau ou d'échappement de vapeur et
aucun câble ou autre composant électrique ne doit
pouvoir être endommagé. Veillez à ce que l'extrémité
de la conduite puisse être contrôlée visuellement.
Installation 5
BE
FR 15
