Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
AUTOAPPRENTISSAGE TEMPS DE TRAVAIL
L'armoire est pré-réglée avec les positions par défaut, pour mettre en marche la centrale
avec les réglages par DEFAUT il suffit d'appuyer simultanément sur les boutons UP et DOWN
en même temps que vous allumez la carte, jusqu'à ce qu'apparaisse la mention init sur
l'afficheur. Les réglages par DEFAUT sont indiqués dans le tableau des menus.
NB1: Ponter le contact BARRE DE SECURITE s'il n'est pas utilisé.
NB2: Il n'est pas nécessaire de ponter les fins de course, les photocellules et le Stop s'ils ne
sont pas utilisés.
1) Vérifier le bon fonctionnement des accessoires (photocellules, sélecteurs etc.) et régler le
retard de vantail si nécessaire.
2) Si besoin régler la vitesse d'auto-apprentissage.

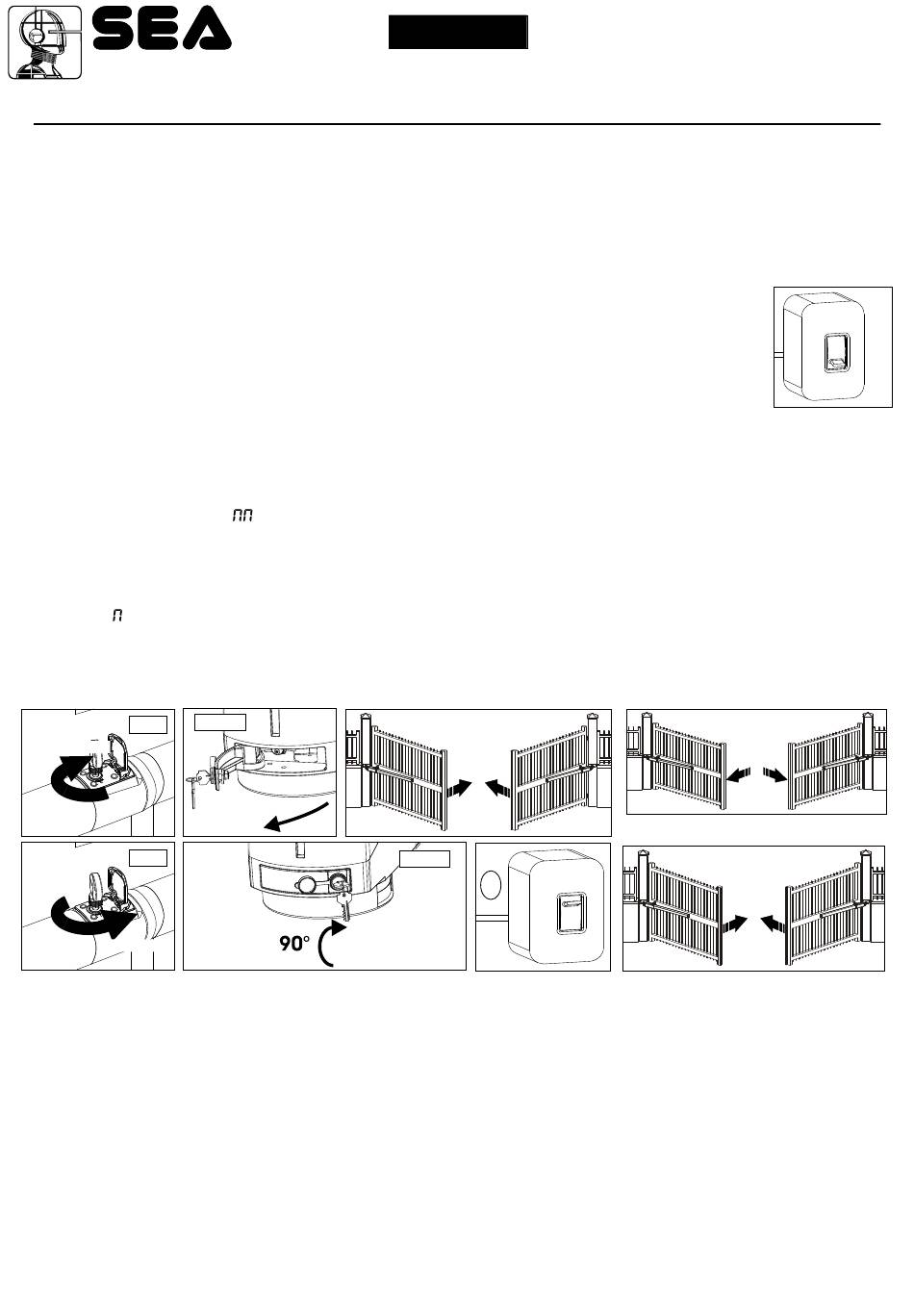

3) Désactiver le courant électrique (Fig. 1), déverrouiller les moteurs (Fig. 2-3) et positionner
manuellement les vantaux à mi course (Fig. 4).
Remettre le blocage mécanique (Fig. 5-6)
4) Alimenter l'armoire (Fig.7)
5) Sélectionner le type de moteur désiré ; utiliser (défaut Flipper).
6) Sélectionner 8-progRA
programmation.
NB3: Si vous êtes en mode simple vantail mettre 4- 1 UANTAIL sur ON.
NB4: Si l'un des moteurs ou bien les deux partaient en ouverture, couper l'alimentation et inverser les câbles du ou
des moteurs qui partent en ouverture. Répéter ensuite la procedure à partir du point 4, ou bien activer 19-
iNUERSION OTEVR.
7) Les 2 vantaux commenceront un cycle FERME OUVRE FERME en mode automatique (FERME M2 FERME
M1 - OUVRE M1 - OUVRE M2 - FERME M2 - FERME M1).
Auto- apprentissage términé.
BETA
Déverrouiller
Fig. 2
BETA
Verrouiller
Fig. 5
67411655
®
ATION sur l'afficheur, appuyer sur OK et ensuite sur UP et DOWN pour lancer la
FLIPPER
Opérateur
M1
déverrouillé
Fig. 3
Opérateur
bloqué
Français
Fig. 4
FLIPPER
A
O
N
Fig. 6
Fig. 7
REV 01 - 11/2013
USER 2 - 24V DG
"ALL IN"
Fig. 8
M1
M2
Fig. 9
M1
Fig. 1
O
F
F
M2
M2
49
