Alimentation - Moteurs - SEA ALL IN Mode D'emploi

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
CN3
23 24

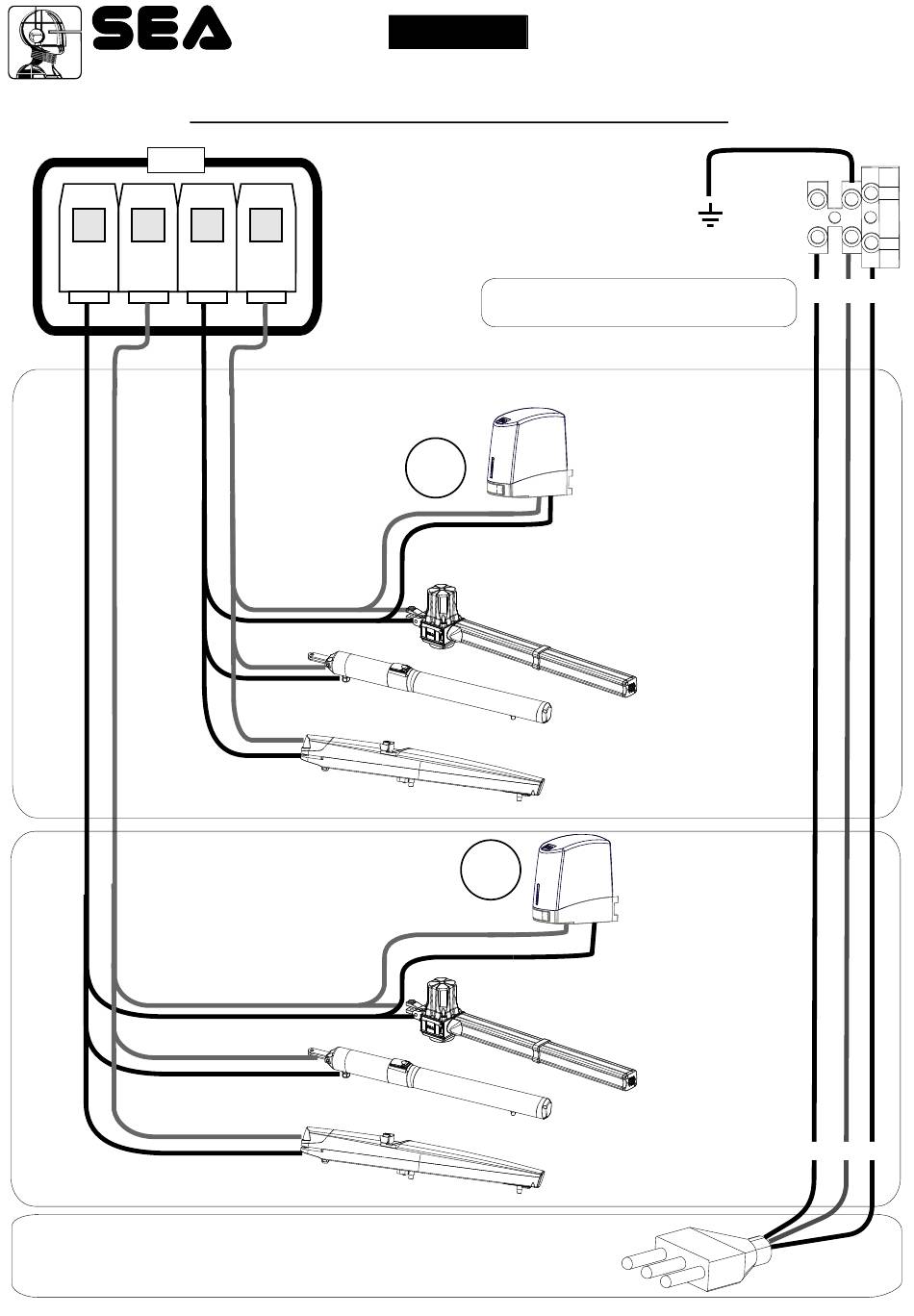

Accès Puissance
Accès pour la connexion de la puissance électrique.
P = PHASE
N = NEUTRE
G = GROUND
62
67411655
®

ALIMENTATION - MOTEURS

25 26
26
25
26
25
BETA
26
25
SURF
24
23
24
23
BETA
24
23
SURF
REMARQUE: pour la connexion à la
puissance électrique voir les lois en vigueur.
Français
Fusible 3,6A retardé sur alimentation à 230V ~
Fusible 6,3A retardé sur alimentation à 115V ~
M2
ALPHA STD
M1
ALPHA STD
REV 01 - 11/2013
USER 2 - 24V DG
"ALL IN"
115V~
230V~
FLIPPER
Moteur 2
Accès pour Moteur 2
connexion
M+ = OUVRIR /FERMER
M- = FERMER/OUVRIR
FLIPPER
Moteur 1
Accès pour Moteur 1
connexion
M+ = OUVRIR /FERMER
M- = FERMER/OUVRIR
ou
N G P
N G P
