SEA CORONA S/RP Instructions De Montage

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
Le CORONA S est un opérateur sans insertion moteur à accouplement
rapide, avec rail en aluminium.
Le CORONA RP est un opérateur avec insertion moteur à accouplement
rapide, avec rail en acier.
CORONA S/RP est un actuateur à plafond de facile installation et très
silencieux grâce au ralentissement dans la phase terminale d'ouverture
et de fermeture.
Il est équipé avec un contrôle électronique de la vitesse qui permet de
préserver les composants mécaniques sujet à sollicitations.
La sécurité anti écrasement est assurée par un dispositif électronique
qui régulé en phase d'installation, permet l'arrêt du mouvement de la
porte en ouverture et l'inversion du mouvement dans la phase de
fermeture.
L'irréversibilité du Corona S/RP évite l'emploi d'une serrure électrique
assurant quand même la max. sécurité contre tentatives d'effraction.
Un déverrouillage manuel garantit le mouvement de la porte en cas de
coupure de courant.
OPERATEUR POUR PORTES DE SECTION POUR GARAGES
jusqu'à 2,4 H x 3,5 L m jusqu'à 2,4 H x 3,5 L m
MAXI MAXI
DIMENSIONS DIMENSIONS
PORTE PORTE
jusqu'à 2,4 H x 5 L m jusqu'à 2,4 H x 5 L m
OPERATEUR POUR PORTES BASCULANTES AVEC RESSORT
jusqu'à 2,3 H x 3 L m jusqu'à 2,3 H x 3 L m
MAXI MAXI
DIMENSIONS DIMENSIONS
PORTE PORTE
jusqu'à 2,3 H x 4 L m jusqu'à 2,3 H x 4 L m
OPERATEUR POUR PORTES BASCULANTES AVEC CONTREPOIDS
jusqu'à 2,7 H x 3 L m jusqu'à 2,7 H x 3 L m
MAXI MAXI
DIMENSIONS DIMENSIONS
PORTE PORTE
jusqu'à 2,7 H x 4 L m jusqu'à 2,7 H x 4 L m

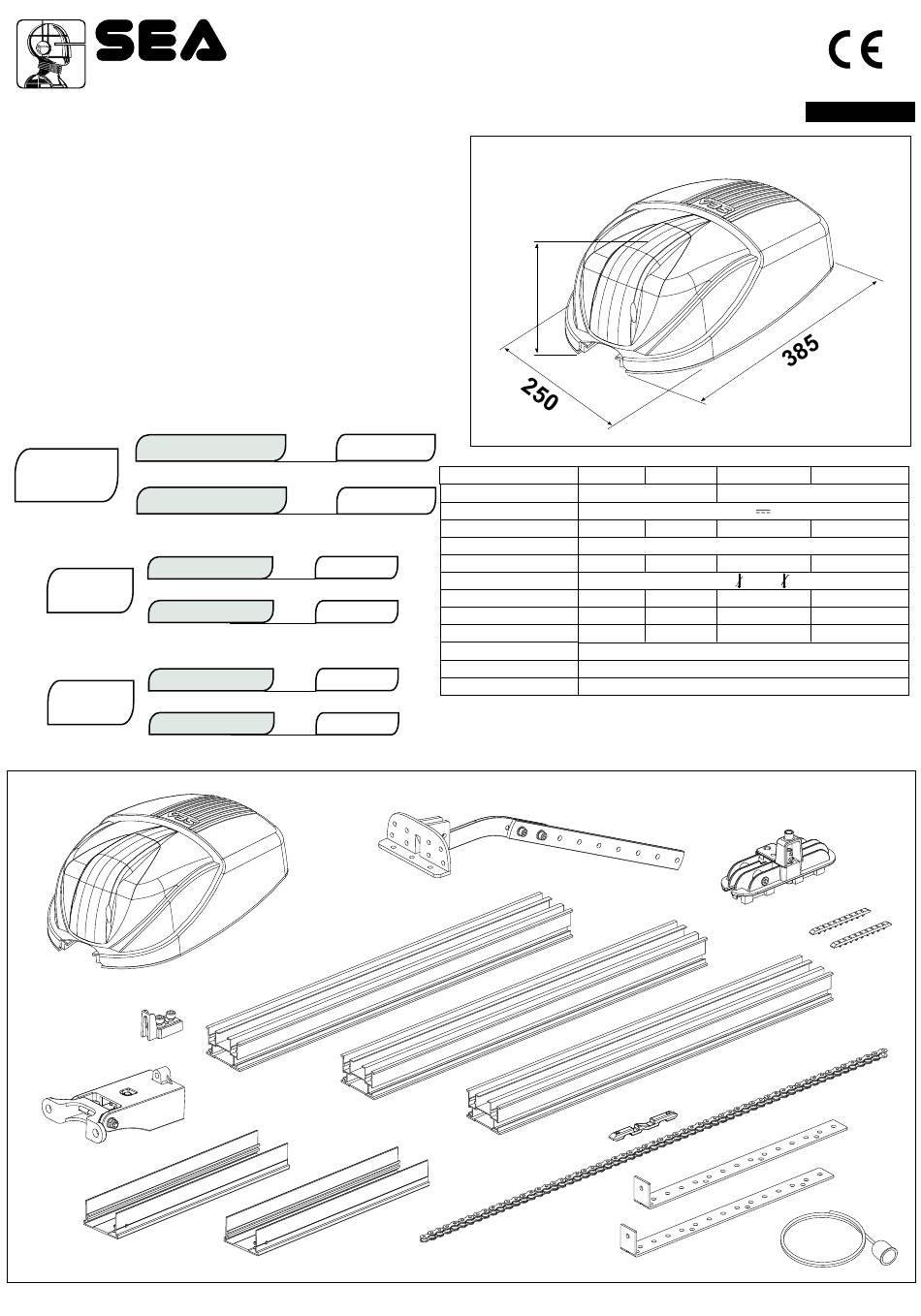

PARTIES PRINCIPALES DE L'AUTOMATISME CORONA S
20
67410622
®
CORONA S/RP
INSTRUCTIONS DE MONTAGE ET CONNEXIONS
CORONA 60 CORONA 60
CORONA 110 CORONA 110
CORONA 60 CORONA 60
CORONA 110 CORONA 110
CORONA 60 CORONA 60
CORONA 110 CORONA 110
DIMENSIONS (mm)
140
DATES TECHNIQUES CORONA 60 CORONA 110 CORONA 60 110V CORONA 110 110V
Alimentation
Alimentation moteur
Force
Vitesse d'ouverture
Fréquence d'utilisation
Température fonctionnement
Poids
Poussée max (N)
Traction max. (N)
Dégrée de protection
Friction anti écrasement
Fin de course
Remarque: La fréquence d'utilisation est valide seulement pour la
première heure à temperature ambiante (20°C)
Rev 00 - 02/2012
230 V (±5%) 50/60 H 110 V (±5%) 50/60 H
24 V
140 W 370W 140 W
réglable
60% 40% 60%
-20°C + 60°C
13 kg 14 kg 13 kg
600 1100 600
600 1100 600
IP 20
Électronique
Micro switch
FRANÇAIS
Fig. 1
370W
40%
14 kg
1100
1100
Fig. 2
