Sistemi elettronici
di Aperture Porte e Cancelli

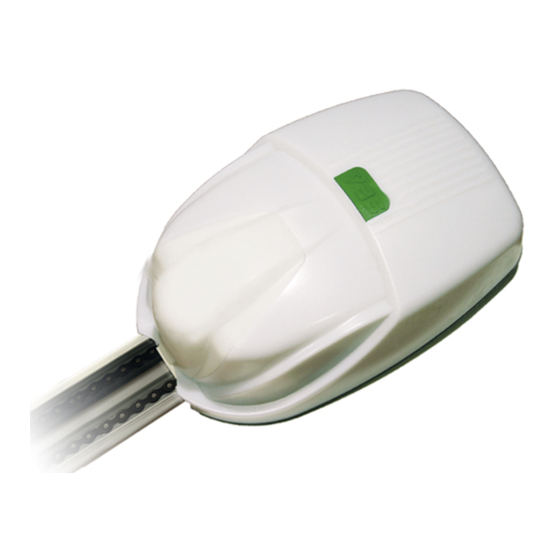

Corona est un actuateur à plafond de facile installation et très silencieux
grâce au ralentissement dans la phase terminale d'ouverture et de
fermeture.
Il est équipé avec un contrôle électronique de la vitesse qui permet de
préserver les composants mécaniques sujet à sollicitations.
La sécurité anti écrasement est assurée par un dispositif électronique
qui régulé en phase d'installation, permet l'arrêt du mouvement de la
porte en ouverture et l'inversion du mouvement dans la phase de
fermeture.
L'irréversibilité du Corona évite l'emploi d'une serrure électrique
assurant quand même la max. sécurité contre tentatives d'effraction.
Un déverrouillage manuel garantit le mouvement de la porte en cas de
coupure de courant.
OPERATEUR POUR PORTES DE SECTION POUR GARAGES
jusqu'à 2,4 H x 3,5 L mt
jusqu'à 2,4 H x 3,5 L mt
MAXI
MAXI
DIMENSIONS
DIMENSIONS
PORTE
PORTE
jusqu'à 2,4 H x 5 L mt
jusqu'à 2,4 H x 5 L mt
OPERATEUR POUR PORTES BASCULANTES AVEC RESSORT
jusqu'à 2,3 H x 3 L mt
jusqu'à 2,3 H x 3 L mt
MAXI
MAXI
DIMENSIONS
DIMENSIONS
PORTE
PORTE
jusqu'à 2,3 H x 4 L mt
jusqu'à 2,3 H x 4 L mt
OPERATEUR POUR PORTES BASCULANTES AVEC CONTREPOIDS
jusqu'à 2,7 H x 3 L mt
jusqu'à 2,7 H x 3 L mt
MAXI
MAXI
DIMENSIONS
DIMENSIONS
PORTE
PORTE
jusqu'à 2,7 H x 4 L mt
jusqu'à 2,7 H x 4 L mt
PARTIES PRINCIPALES DE L' AUTOMATISME
67410620
CORONA
INSTRUCTIONS DE MONTAGE ET CONNEXIONS
DIMENSIONS (mm)
CORONA 60
CORONA 60
CORONA 110
CORONA 110
CORONA 60
CORONA 60
CORONA 110
CORONA 110
CORONA 60
CORONA 60
CORONA 110
CORONA 110
Rev 06 - 07/2006
140
DATES TECHNIQUES
Alimentation
Alimentation moteur
Force
Vitesse d'ouverture
Fréquence d'utilisation
Température fonctionnement
Poids
Poussée max (N)
Traction max. (N)
Dégrée de protection
Friction anti écrasement
Fin de course
FRANÇAIS
Fig. 1
CORONA 60
CORONA 110
230 V (±5%) 50/60 Hz
24 Vdc
140 W
370W
réglable
60%
40%
-20°C +60°C
13 Kg
14 Kg
600
1100
600
1100
IP 20
électronique
mécanique
Fig. 2
21/52
