Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

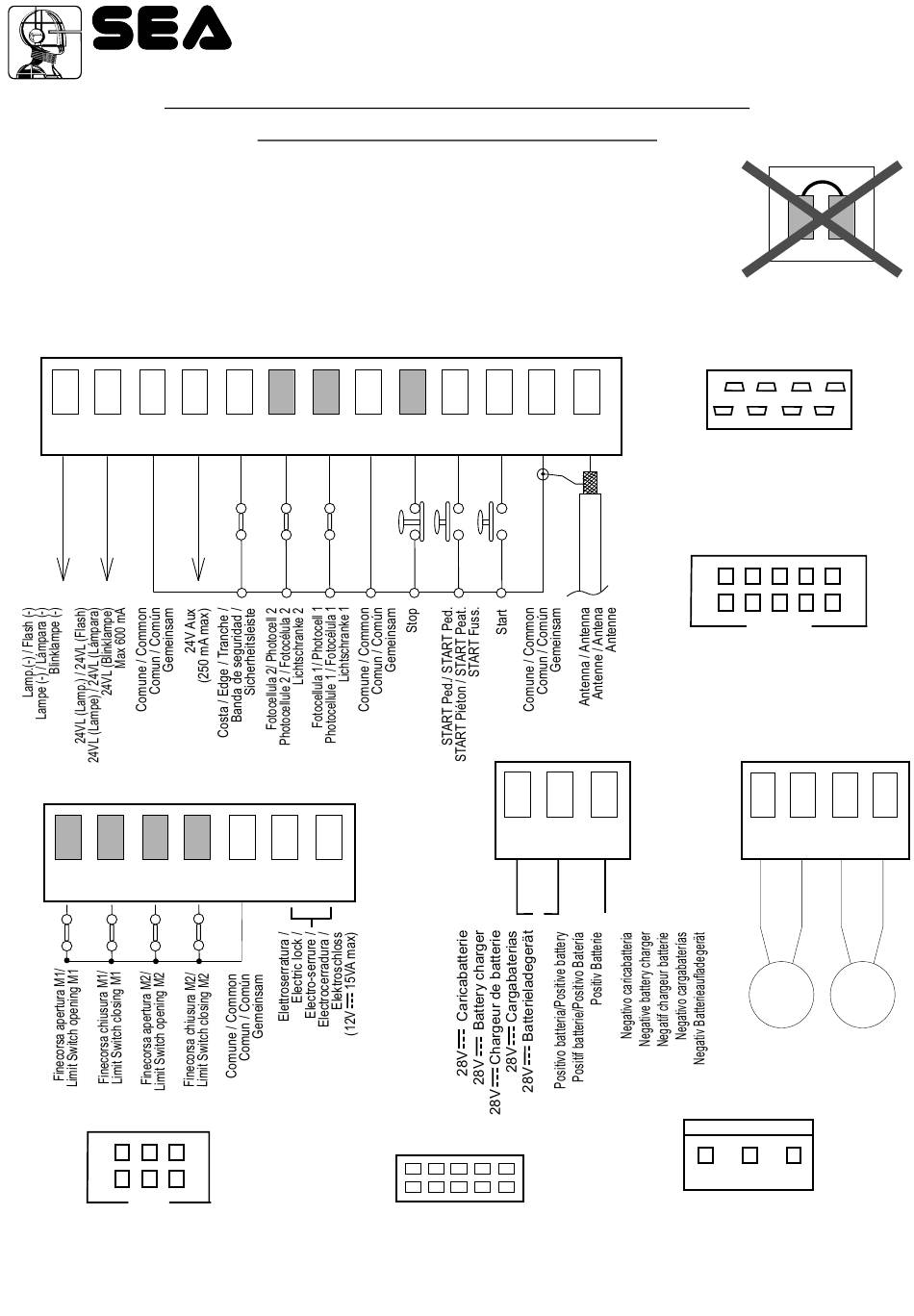

CONNESSIONI / CONNECTIONS / CONNEXIONS
ATTENZIONE: la scheda è predisposta con il riconoscimento automatico degli ingressi N.C. non utilizzati
(fotocellule, Stop e finecorsa) ad eccezione dell'ingresso COSTA DI SICUREZZA.
WARNING: The control unit is designed with the automatic detection of not used N.C. inputs (photocells,
Stop and Limit switch) except the SAFETY EDGE input.
AVERTISSEMENT: L'armoire est conçue avec la détection automatique des accès N.C. pas utilisés
(photocellules, Stop et fins de course), à l'exception de l'accès BARRE PALPEUSE DE SECURITE.
ATENCIÓN: la tarjeta está predispuesta con el reconocimiento automático de las entradas N.C. no
utilizados, fotocélulas, stop y fin de carrera, con excepción de la entrada COSTA DE SEGURIDAD.
ACHTUNG: Die Steuerung ist mit der automatischen Erkennung der nicht verwendeten N.C. Eingänge,
ausgestattet (Lichtschranken, Stop-und Endschalter) ausgenommen des Sicherheitsleiten Eingangs.
13 12 11 10 9
CN2
14 15 16 17 18 19 20
EXP
Connettore Modulo Esterno
Connector External Module
Connecteur Module Extérieur
Conector Modulo exterior
Anschluss Aussenmodul
2
67411655
®
CONEXIONES / VERBINDUNGEN
CN1
8
7 6
Connettore programmazione
Programming
Connecteur p
Conector programación
Anschluss für die Programmierung
5 4
3
2
CN5
+ S -
PROG
connector
rogrammation
REV 01 - 11/2013
USER 2 - 24V DG
"ALL IN"
RADIO MODULE (CNA)
1
Connettore modulo ricevente
Receiver module connector
Connecteur module récepteur
Conector modulo receptor
Verbindungsmodul Empfänger
JOLLY
Connettore Programmatore Jolly
Connector Programmer Jolly
Connecteur Programmateur Jolly
Conector Programador Jolly
Anschluss Programmierer Jolly
23 24 25 26
POWER
Connettore alimentazione 24V~
24V~ Power connector
Connecteur alimentation 24V~
Conector alimentaci n 24V~
Speisungsverbindung 24V
CN3
M1
M2
ó
~
