Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

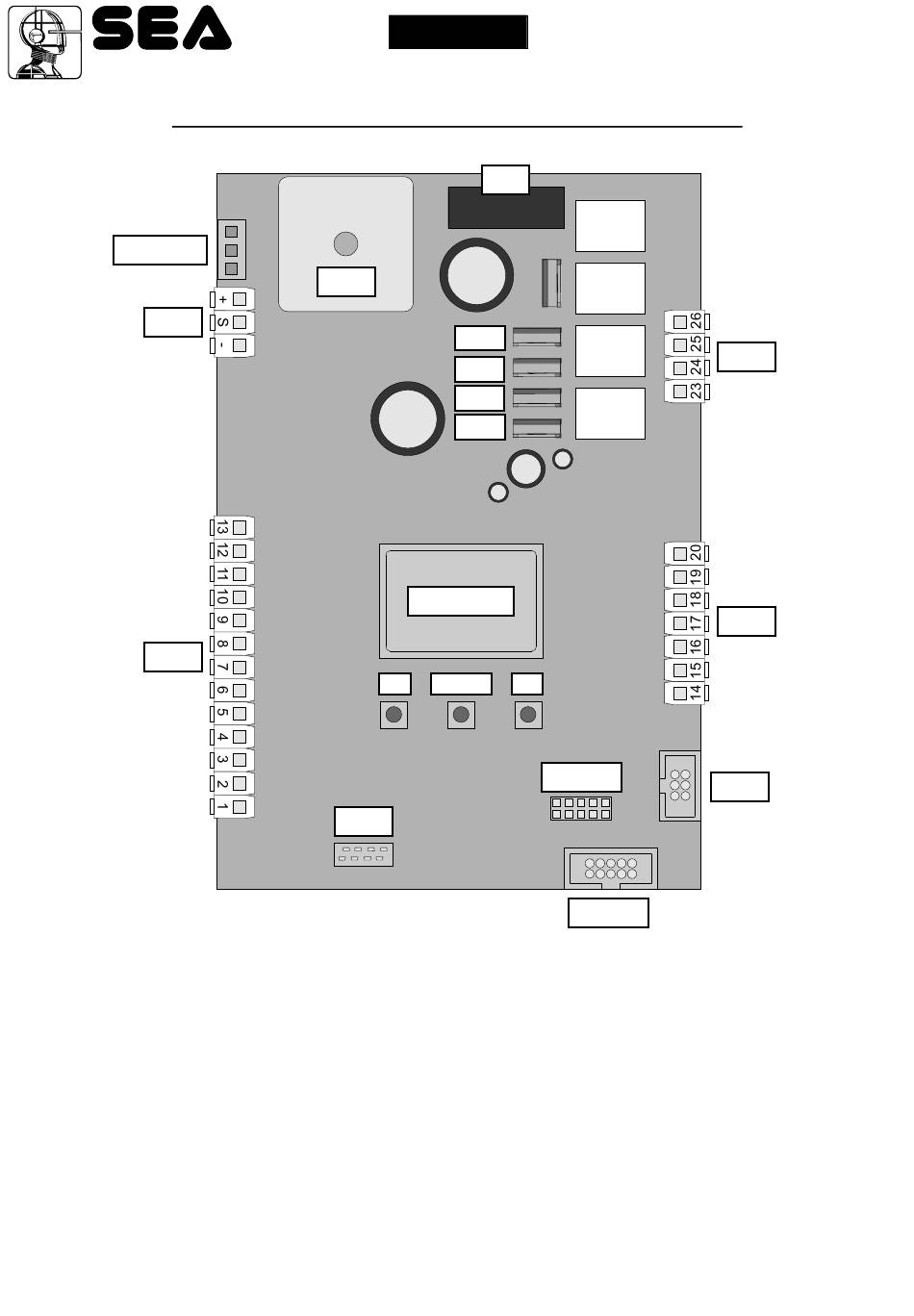

DESCRIPTION COMPOSANTS
POWER
CN5
CN1
CN1 = Connecteur Accès/Sorties
CN2 = Connecteur fin de course,
électroserrure
CN3 = Connecteur moteurs
CN5 = Connecteur chargeur
CNA = Connecteur module récepteur
EXP = Connecteur module externe
JOLLY = Connecteur programmeur JOLLY
46
67411655
®
PR1
UP
CNA
Français
F1
MF4
MF3
MF2
MF1
DISPLAY
DOWN
OK
PROG
MF1 - MF2 = Mosfet moteur 2
MF3 - MF4 = Mosfet moteur 1
POWER = Connecteur alimentation 24V~
PROG = Connecteur programmation
Pr1 = Pont redresseur
Rl1 - RL2 = Relais moteur 2
RL3 - RL4 = Relais moteur 1
F1 = Fusible 10AT
REV 01 - 11/2013
USER 2 - 24V DG
"ALL IN"
RL1
RL2
RL3
CN3
RL4
CN2
EXP
JOLLY
