START (N.O.) Le START est connectable entre les bornes 2 et 3 du bornier de raccordement CN 1
Une pression sur la commande Start commande l'ouverture/fermeture de l'automatisme. Elle peut se faire à l'aide d'un intérrupteur à clef ou d'un clavier, etc.
Pour connecter les unités fournies (par ex. Spire) il faut consulter les instructions correspondantes.
Remarque1: En logique CONTACT MAINTENU il faut maintenir le Start appuyé pour l'ouverture de l'automation.
Remarque2: en logique 2 BOUTONS ce bouton effectue l'ouverture.
Activation du Timer: il est possible de connecter un timer sur le start seulement si vous êtes en logique auto avec un temps de pause différent du DISB et
avec la fonction START en PAUSE sur OFF
Peut être activé par l'afficheur à bord ou par le programmateur JOLLY.Dans les deux cas il s'agit d'un contact N.O, qui provoque l'ouverture de
TIMER
l'automation en la maintenant ouverte tant qu' il est actif. A son relâchement le portail attendra la pause affichée et effectuera la refermeture. La
commande de TIMER est activable au choix sur les entrées PHOTO2, START PIETON
Remarque1: Si actif sur l'entrée piéton, le piéton sera desactivé aussi sur l'émetteur radio.
Remarque2: En cas d'intervention d'une sécurité pendant le timer (Stop, ampèrométrique, tranche) il sera nécessaire de donner une
impulsion de start pour rétablir le mouvement.
Remarque3: En cas de manque d'alimentation du portail ouvert avec le TIMER actif, le portail en rétablira l'usage, autrement si au retour de
l'alimentation le TIMER est désactivé il sera nécessaire d'émettre un start pour obtenir la refermeture.
67411655
®

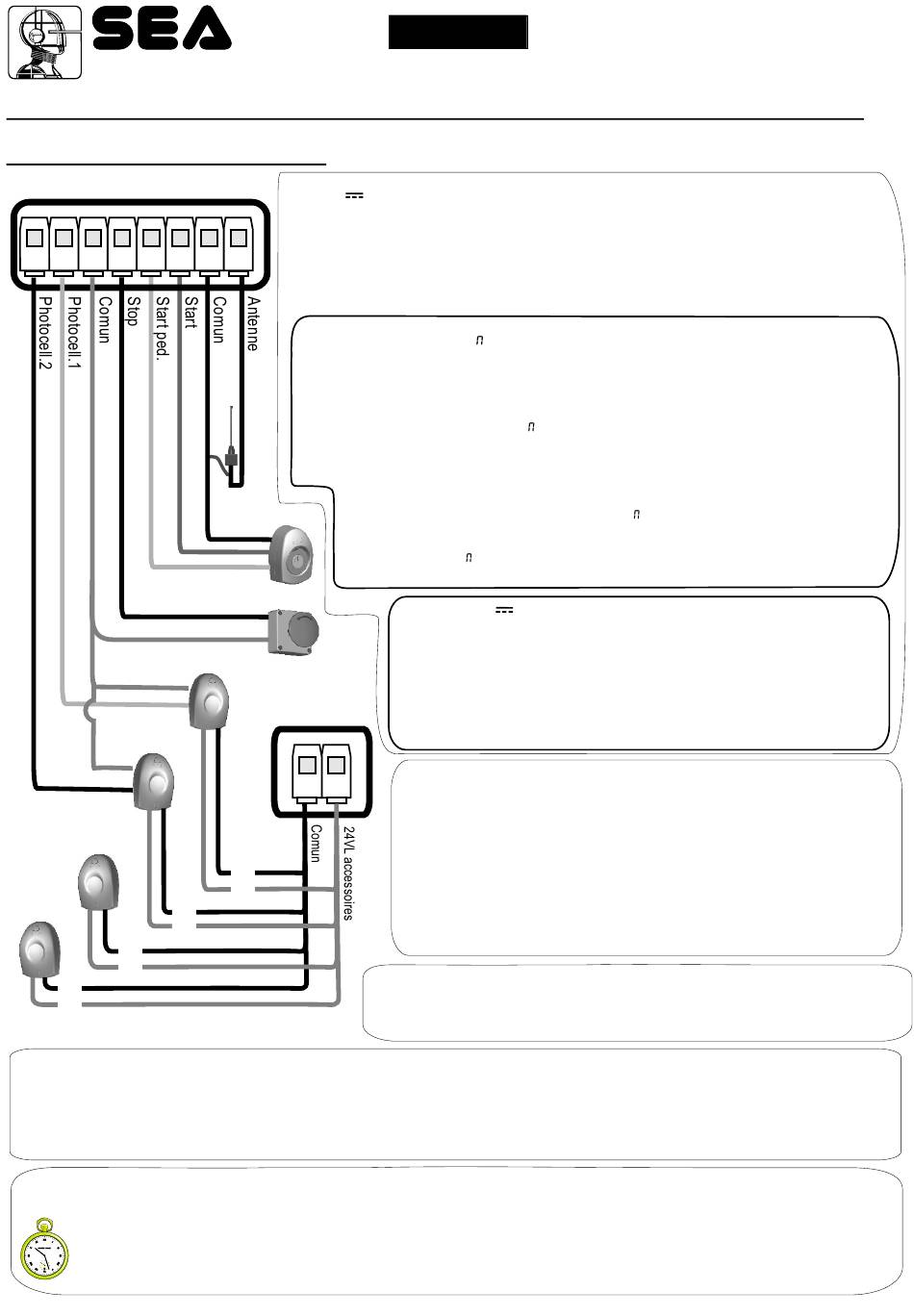

Photocellule 1 et Photocellule 2 Connexion
+ = 24VL
NB1: pour obtenir l'autotest brancher la télécommande à la borne 24VAux et activer la fonction Autotest
dans le menu 32-24Uavk.
à porte fermée, en économisant de l'énergie.
activer l'auto-test photocellule même sur une single photocellule. Par défaut la photocellule 1 est réglée
2
1
comme FOTO CLOSE et la photocellule 2 comme FOTO OPEN. La photocellule 2 peut être configurée
également comme TIMER (voir fonction TIMER).
L'Autotest est également applicable à la simple photocellule.
OPTIONS sur FOTO1 et FOTO2 réglables avec l'afficheur à bord ou avec le programmateur Jolly
Activation FOTO CLOSE (fer etvre): si occupée, elle inverse le moteur en fermeture, empêche la
fermeture pendant la pause
Activation Répète Pause (re(KARGER pavse): si occupée, elle recharge le minuteur de la pause
pendant la pause. En fermeture, elle inverse le moteur.
Activation PHOTO OPEN (ovuertvre): si active, la photocellule bloque le mouvement tant qu'elle est
occupée, au relâchement elle continue l'ouverture.
Activation PHOTO PARK (stop et fer er): ien ouverture elle est inactive; en pause elle commande la
fermeture au relâchement, sinon elle est inactive; en fermeture elle arrête le mouvement tant qu'elle est
occupée, au relâchement elle continue la fermeture.
Activation PHOTO STOP (SToP): si active, avant l'ouverture, la photocellule bloque l'automatisme tant
1
qu'elle est occupée, pendant l'ouverture elle est ignorée. En fermeture l'intervention de la
photocellule provoque la réouverture.
Activation PHOTO FERME IMMEDIATEMENT (fer er): la photocellule arrête le portail jusqu'à ce
2
qu'elle soit engagée en ouverture et en fermeture, et au relâchement elle donne l'ordre de fermer (la
3
fermeture se produira une seconde après le relâchement de la photocellule).
Activation annule te ps de pause: Si la photocellule est occupée durant l'ouverture, la pause ou
la fermeture, le portail rouvre complètement et referme sans compter le temps de pause.
RX1
CN1
11 12
11
12
Français
COM = 0V PH1 = Contact Photocellule 1
NB2: La fonction en (y(le et pkototest gardera les photocellules éteintes
Options 24Aux
réglables avec l'afficheur à bord ou avec la programmateur
Jolly.
Il est possible de choisir quand avoir la tension sur la sortie 24Aux. Les options sont:
toujours, seulement pendant l'ouverture, seulement pendant le cycle,
seulement avant l'ouverture ou seulement en pause.
Lors de l'utilisation des armoires avec des batteries et / ou des panneaux solaires,
nous recommandons de connecter les accessoires qui ne sont pas utilisés quand
l'opérateur est arrêté (ex. photocellules) à la sortie 24VAux, la configurant avec
l'option "en (y(le". Avec ce réglage vous pouvez économiser l'énergie en réduisant la
consommation électrique en stand by, augmentant l'autonomie du système.
START PIETON (N.O.) Le start piéton est connectable entre les bornes 2 et 4
du bornier de raccordement CN 1.
Cette entrée permet d'avoir une ouverture partielle, dont l'espace d'ouverture est
réglable par l'afficheur à bord ou bien par le programmateur JOLLY.
Remarque1: le contact pour l'ouverture partielle est un contact N.O. (Normalement
ouvert).
Remarque2: En logique 2 BOUTONS il faut maintenir le Start piéton appuyé pour
refermer le portail.
Remarque3: dans la logique Contact Maintenu la refermeture s'effectue en maintenant
ce bouton appuyé.
Remarque4: Si cette entrée est occupée pendant la pause, le portail ne se ferme pas
jusqu'à ce qu'elle soit libérée.
Activation TIMER: Cette entrée peut être transfomée en Timer (Voir TIMER).
STOP (N.C.) Le STOP est connectable entre les bornes 2 et 5 du bornier de raccordement
CN 1.
Appuyant sur ce poussoir le moteur s'arrête immédiatement dans
position/condition. Il faut donner une impulsion de Start pour rétablir le mouvement. Suite à un
stop le moteur repartira toujours en fermeture.
REV 01 - 11/2013
USER 2 - 24V DG
"ALL IN"
PH2 = Contact Photocellule 2
NB3: Du menu 41-Pkototest vous pouvez également
n'importe quelle
