- Page 1 MANUEL D’INSTALLATION Libra INSTRUCTIONS D’INSTALLATION D’UNE AUTOMATISATION LINEAIRE MOD. “LIBRA” POUR PORTES ET PORTAILS A BATTANTS VERSIONS HALF TANK - FULL TANK MARK TANK - MINI TANK Cod. 99402025 Rev. 02 , 07/2001 Pag. 1 di 18...
-
Page 2: Caracteristiques Generales

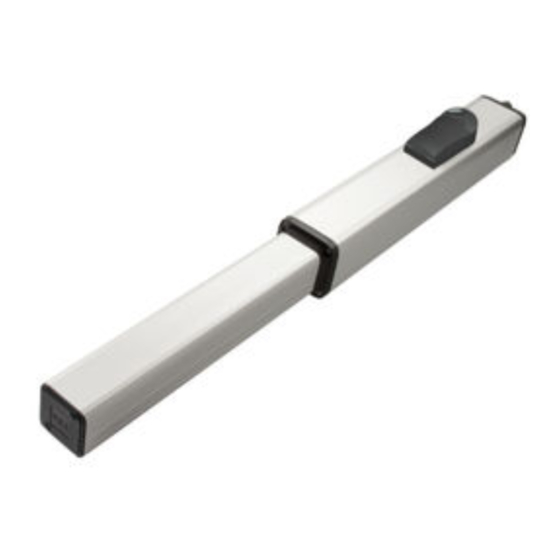

Fig. 1 - LIBRA FT Fig. 2 - LIBRA HT MODELES ET VERSIONS Les bras des modèles de base LIBRA FT et LIBRA HT ont les dimensions reportées dans le tableau n.1 . Cod. 99402025 Rev. 02 , 07/2001 Pag. 2 di 18... - Page 3 Fig. 3 - LIBRA HT *Modèles course 390 mm Cod. 99402025 Rev. 02 , 07/2001 Pag. 3 di 18...
- Page 4 Fig. 4 - LIBRA FT *Modèles course 390 mm Cod. 99402025 Rev. 02 , 07/2001 Pag. 4 di 18...
- Page 5 0,75 - pression Max (bar) Système hydraulique: - huile hydraulique type SEA OX SUPER ∆T = - 28°C ; + 75° C - poussées et tirage: voir diagr. Figure 3 - vitesse de la tige: voir Tab. 2 Système électrique: - intervention thérmo-protecteur + 130°C...
- Page 6 * Les valeurs ci-dessus reportées sont purement indicatives CHOIX DU MODELE Les caractéristiques techniques illustrées ci-dessus, typiques des modèles produits par SEA dans les différentes versions, permettent d’automatiser de manière optimale portes et portails avec une ou deux vantaux. En tous cas, pour assurer le résultat final, il est conseillé de suivre certaines règles.
- Page 7 Branchement électrique au bornier MPU/O4 9 10 11 12 13 14 15 16 17 18 20 21 22 23 FST1 Com. 24Vac Com. Ouvert Ouvert. 12Vac Ferm. Ferm. Lampe Mise Poussoir témoin Poussoir à terre de stop LIGNE 24Vdc d’ouverture (NF) (NO) Electroserrure...
-
Page 8: Manoeuvre D'emergence
INSTRUCTIONS DE MONTAGE VERROUILLAGE AVEC CLE - OPERATEURS LIBRA HT ET FT 1. Enlever le couvercle en aluminium utilisé pour l’emballage et le transport de l’opérateur en récupérant les 4 vis en laiton qu’il faudra utiliser par la suite. 2. Insérer la clé dans la serrure et tourner en sens horaire pour un tour complet. 3. - Page 9 Fig. 10 Dans les figures 11 et 12 y sont indiquées avec “A” l’attaque antérieure, et avec “P” l’attaque postérieure. COURSE 270 mm (FT 100 - HT 100) Fig. 11 COURSE 390 mm (FT 200 - HT 200) Fig. 12 Il faut fixer l’attaque “P”...
- Page 10 La description des détails représentés dans les pages suivantes est reportée dans la légende au-dessous: Plaque d’attaque postérieure Bride d’attaque postérieure Pivot long postérieur Ecrou pour pivot long postérieur Pivot court postérieur Ecrou pour pivot court postérieur Fourche de support postérieur Couvercle postérieur de l’opérateur Presse- câble pour câble branchement moteur 10) Corps opérateur et réservoir d’huile (contient le moteur, pompe, valves, cylindre opérateur)
- Page 11 Cod. 99402025 Rev. 02 , 07/2001 Pag. 11 di 18...
- Page 12 La première opération qu’il faut faire est assembler les détails 14, 13 et 12 à l’extrémité de la tige en vissant le détail 12 jusqu’ à respecter le quota “L” de Figure 11 ou 12. La seconde opération consiste dans l’assembler les détails 3, 4, 7 sur le couvercle postérieur 8 et vérifier le serrage du passe-câble 9.
- Page 13 Avant de remonter le système de déverrouillage, il faut contrôler les niveaux de l'huile (au cas où ajouter de l'huile). Pour les modèles LIBRA FT - HT cela doit remplir le distributeur en aluminium quand le portail est ouvert. Il est très bonne habitude de contrôler et de refaire des ajoutage d'huile chaque année pour les services normaux, et 2 ou 3 fois par année pour les services très intensives.
- Page 14 F - Les dernières opérations sont les branchements électriques qu'il faut faire en suivant ce qui est reporté dans la Figure 15 et dans les instructions concernants la borne de Figure 6. Fig. 15 1 - Opérateur LIBRA 6 - Récepteur radio 2 - Armoire de gestion MPU/O 7 - Poussoir a clé...
- Page 15 Si dans cettes conditions se répète la diminution de vitesse, contrôler le dispositif de déverrouillage manuel. 3) Si les positions 1 et 2 sont vérifiées, remplacer l'opérateur. 4) Remplacer les bouchons des vis by-pass. Opérateurs de la famille LIBRA FT – LIBRA HT modèle pour vantails alimentation...
-
Page 16: Donnees Thecniques Mini Et Mark Tank
240 Kg Force de traction à 15 bar: 158 Kg 192 Kg Type d'huile: Huile Sea OX SUPER Huile Sea OX SUPER Température d'exercice: da – 20°C a + 70°C da – 20°C a + 70°C Diamètre de la tige:... -
Page 17: Avertissements
Fig. 17 Fig. 18 Mod. base L (mm) L1 (mm) L2 (mm) L3 (mm) C (mm) Poids (Kg) Mini Tank 1000 Mark Tank 1000 Tab. 8 * Les valeurs ci-dessus reportées sont purement indicatives. AVERTISSEMENTS L'installation électrique et le choix de la logique de fonctionnement doivent être en accord avec les normes en vigueur. - Page 18 N.B. LE FABRICANT N’EST PAS RESPONSABLE DES DOMMAGES EVENTUELS A LA SUITE D’UNE UTILISATION IMPROPRE, ERRONNEE OU IRRAISONABLE. SEA se reserve le droit de toutes modifications et variations sur ses produits ou au présent manuel sans aucune obligation de préavis.
