Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

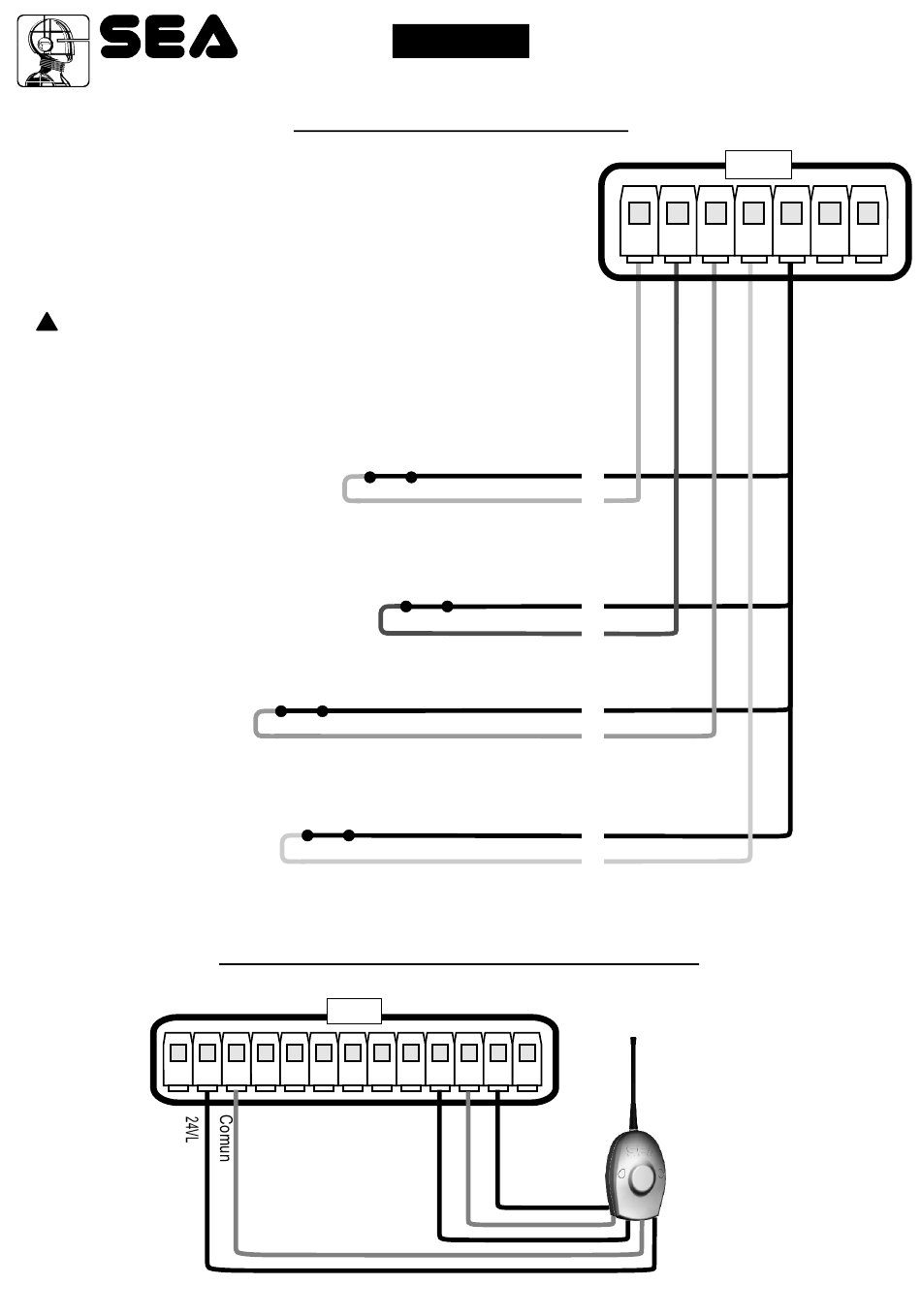

Fin de course
Si ne pas connectés ils ne doivent pas être pontés.
Pour la fonction des fins de course il faut la présence des fins de
course soit en fermeture qu' en ouverture.
Il est possible d'activer la fonction anti-intrusion. Telle fonction
est liée à la présence d'au moins un fin de course, que, si libéré,
force le moteur en fermeture.
! !
Pour le fonctionnement correct des fins de course,
il faut que le vers de mouvement des moteurs et les
respectifs fins de course engagés correspondent.
Com = Commun
C= Contact
Disponible de révision 17
N B : d a n s l e m e n u
sele(tion fin de (ovrse
il est possible de choisir si
travailler seulement avec
l e s f i n s d e c o u r s e
d'ouverture, seulement
avec ceux de fermeture,
avec aucun des fins de
course ou avec tous les 4.
Fin de course
ouverture M2
Fin de course
fermeture M2
13
67411655
®
FINS DE COURSE
Fin de course
ouverture M1
Fin de course
fermeture M1
N.C.
N.C.
RECEPTEUR EXTERIEUR
CN1
12
11
10
9
8
7
11
12
Français
N.C.
N.C.
6
5
4
3
2
1
2
3
4
REV 01 - 11/2013
USER 2 - 24V DG
"ALL IN"
CN2
14 15 16 17 18 19 20
18
14
18
15
18
16
18
17
Exemple: Connexion d'un
récepteur radio
Pour la connexion du
récepteur fair référence au
manuel d'instruction relatif.
61
