2.3 Description du Bornier
1/2 LA/LB Entrée ligne téléphonique
3/4 PA/PB Sortie ligne téléphonique
5 Borne de masse pour la connexion
de l'écran des câbles avec écran
6 - Entrée négative d'alimentation
7 + Entrée positive d'alimentation
8 C Sortie pour test batterie
9 -BAT Négatif batterie
10 +BAT Positif batterie
11 -SIR Négatif d'alimentation sirènes (prot. F2)
12 +SIR Positif d'alimentation sirènes (prot. F2)
13 C
14 NO Sortie 1 à relais, portée max 1 A 24Vdc
15 NC
16 U2 Sortie 2 électrique Alarme Sabotage (I max 100mA)
17 U3 Sortie 3 électrique Collecteur Ouvert (I max 10mA)
18 U4 Sortie 4 électrique Collecteur Ouvert (I max 10mA)
19 U5 Sortie 5 électrique Collecteur Ouvert (I max 10mA)
20 -SER Alimentation dispositifs sur ligne BUS (prot. F3)
21 +SER Alimentation dispositifs sur ligne BUS (prot. F3)
22 CK Ligne série (synchronisme)
23 D Ligne série (données)
24 -S Négatif alimentation détecteurs (prot. F1)
25 +S Positif alimentation détecteurs (prot. F1)
26 Z1 Entrée 1: entrée programmable
27 Z2 Entrée 2: entrée programmable
28 Z3 Entrée 3: entrée programmable
29 Z4 Entrée 4: entrée programmable
30 Z5 Entrée 5: entrée programmable

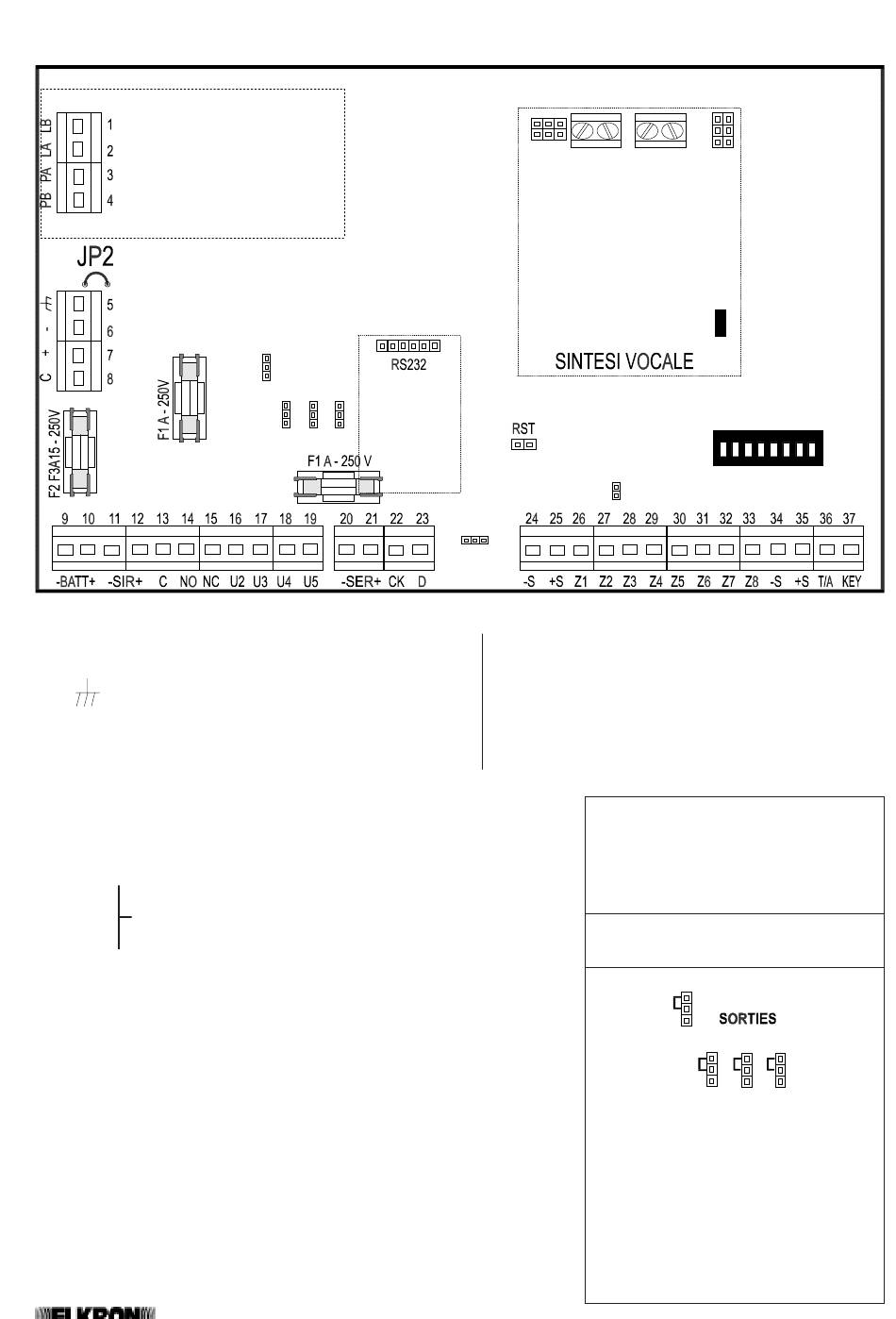

ILT100
U2
U3 U4 U5
MIC
- +
SV108
TAMPER
ANTIAPERTURA
JP15
31 Z6 Zona 6: entrée programmable
32 Z7 Zona 7: entrée programmable
33 Z8 Zona 8: entrée programmable
34 -S Négatif alimentat. détecteurs (F1)
35 +S Positif alimentat. détecteurs (F1)
36 TA Entrée 24h
37 KEY Entrée Clé mécanique (NEG)
JP2:
JP15: NE PAS TOUCHER
F1:
F2:
F3:
NIVEAU SORTIE ELECTRIQUE
Possibilité de programmer, à l'aide
cavaliers, le niveau des sorties électriques
(NPN/PNP) de U2, U3, U4, U5.
En laissant les cavaliers tels qu'ils sortent
d'usine (voir figure ci-dessus) la sortie
électrique est normalement élevée (+12V) au
repos (PNP) qui manquera en cas d'alarme.
Inversement la sortie devient de type NPN ,
c'est à dire normalement basse (0V) au repos
qui apparaît au niv. élevé (+12V) en cas
d'alarme
10
SPK
- +
ON ON
1 2 3 4 5 6 7 8
FERME = BORNE 5 AU NEGATIF
OUVERT = BORNE 5 ISOLEE
ALIMENTATION DETECTEURS
ALIMENTATION SORTIES SIRENES
ALIMENTATION LIGNE SERIE
PROGRAMMATION
U2
U3 U4 U5
