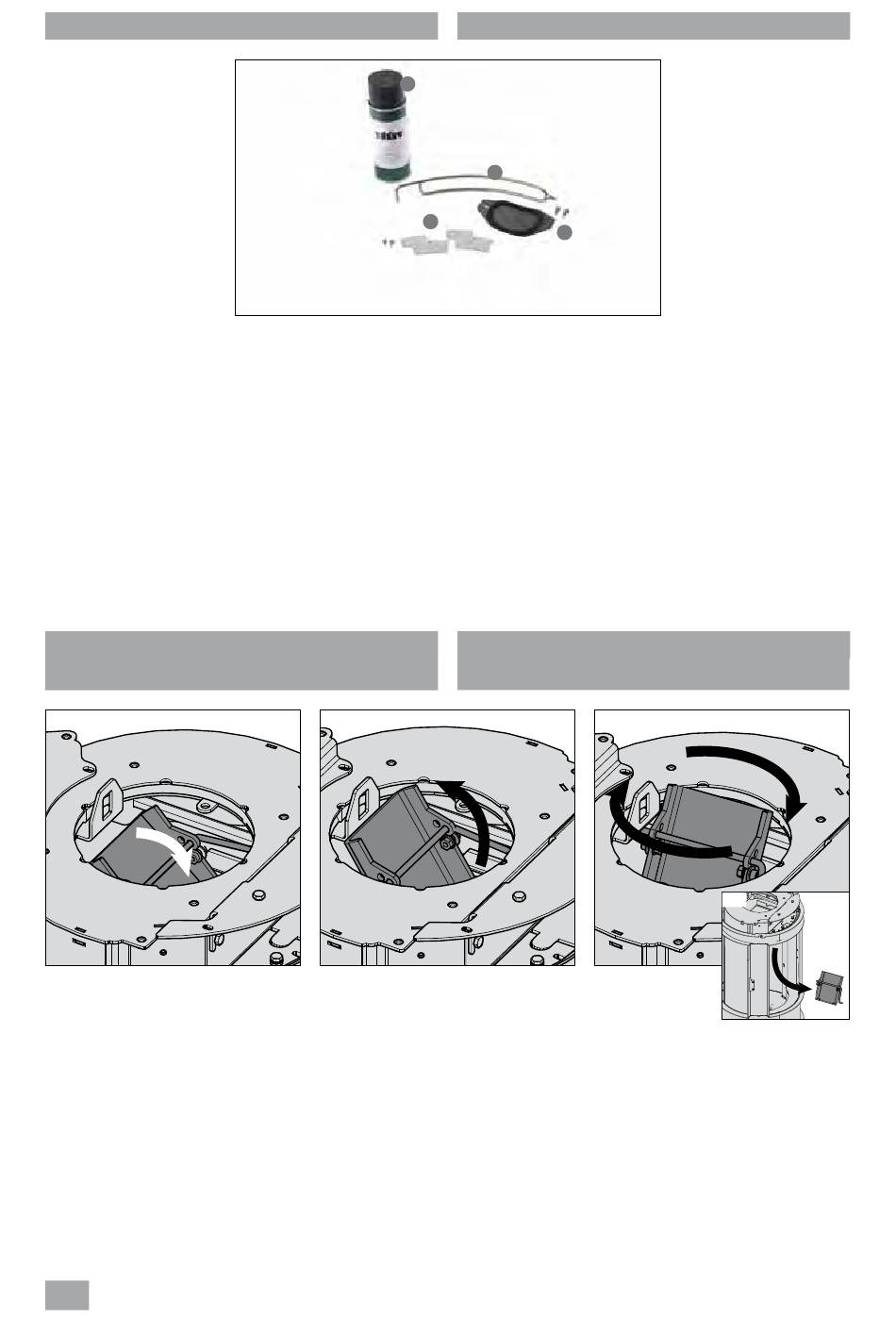

Content of the combustion chamber
Checking the contents of the combustion chamber
[photo 1]
You will find :
– spray paint for touching up
[photo 1/a]
– cold grip to handle the door and the valve [photo 1/b]
– 2 rotation stops and 2 M5x6 screws [photo 1/c]
– a sealing plate and 2 M5x8 screws [photo 1/d]
– installation instructions
– instructions for use
Optional disassembly of the internal stove
pieces (to lighten the load)
2
Note !
When you handle symmetrical parts while dismantling,
remember to take note of which are the left parts and
which are the right ones ! It will make re-assembly easier.
Removal of the following parts
> the smoke deflector :
Tilt and gently slide the smoke deflector towards the back
[photos 2 and 3]. Turn it clockwise to release the deflector
and its control [photo 4]. Let the deflector drop down
[photo 5].
