14.10 Cycles d'essai pour consigner les simulations d'erreur sur des
PRCD avec l'adaptateur PROFITEST PRCD (MXTRA uniquement)
Les fonctions suivantes sont possibles avec le raccordement de
l'appareil de contrôle PROFITEST MXTRA à l'adaptateur d'essai PRO-
FITEST PRCD :
•
Trois procédures de test sont préréglées :
– PRCD-S (monophasé/triphasé)
– PRCD-K (monophasé/triphasé)
– PRCD-S (triphasé/5 pôles)
•
L'appareil de contrôle guide parmi toutes les étapes d'essai
en semi-automatique.
PRCD monophasés :
– PRCD-S : 11 étapes d'essai
– PRCD-K : 4 étapes d'essai
PRCD triphasés :
– PRCD-S : 18 étapes d'essai
•
Chaque étape d'essai est jugée et évaluée par l'opérateur
(OK/NOK) en vue de la consignation ultérieure.
•
Mesure de la résistance du conducteur de protection du
PRCD par la fonction R
l'esprit qu'il s'agit d'une mesure RLO modifiée avec courbe de
rampe pour PRCD dans le cas de la mesure du conducteur
de protection, voir le chapitre 12.
•
Mesure de la résistance d'isolement du PRCD par la fonction
R
sur l'appareil de contrôle, voir le chapitre 11.
ISO
•
Essai de déclenchement avec courant différentiel nominal par
la fonction I
sur l'appareil de contrôle, voir le chapitre 7.3.
F
•
Mesure du temps de déclenchement par la fonction I
l'appareil de contrôle, voir le chapitre 7.3.
•
Essai de varistance avec PRCD-K : Mesure via la rampe ISO,
voir le chapitre 11.
!
Attention !
Lisez impérativement le mode d'emploi du PROFITEST
PRCD avant de procéder au raccordement du
PROFITEST MXTRA à l'adaptateur PRCD.

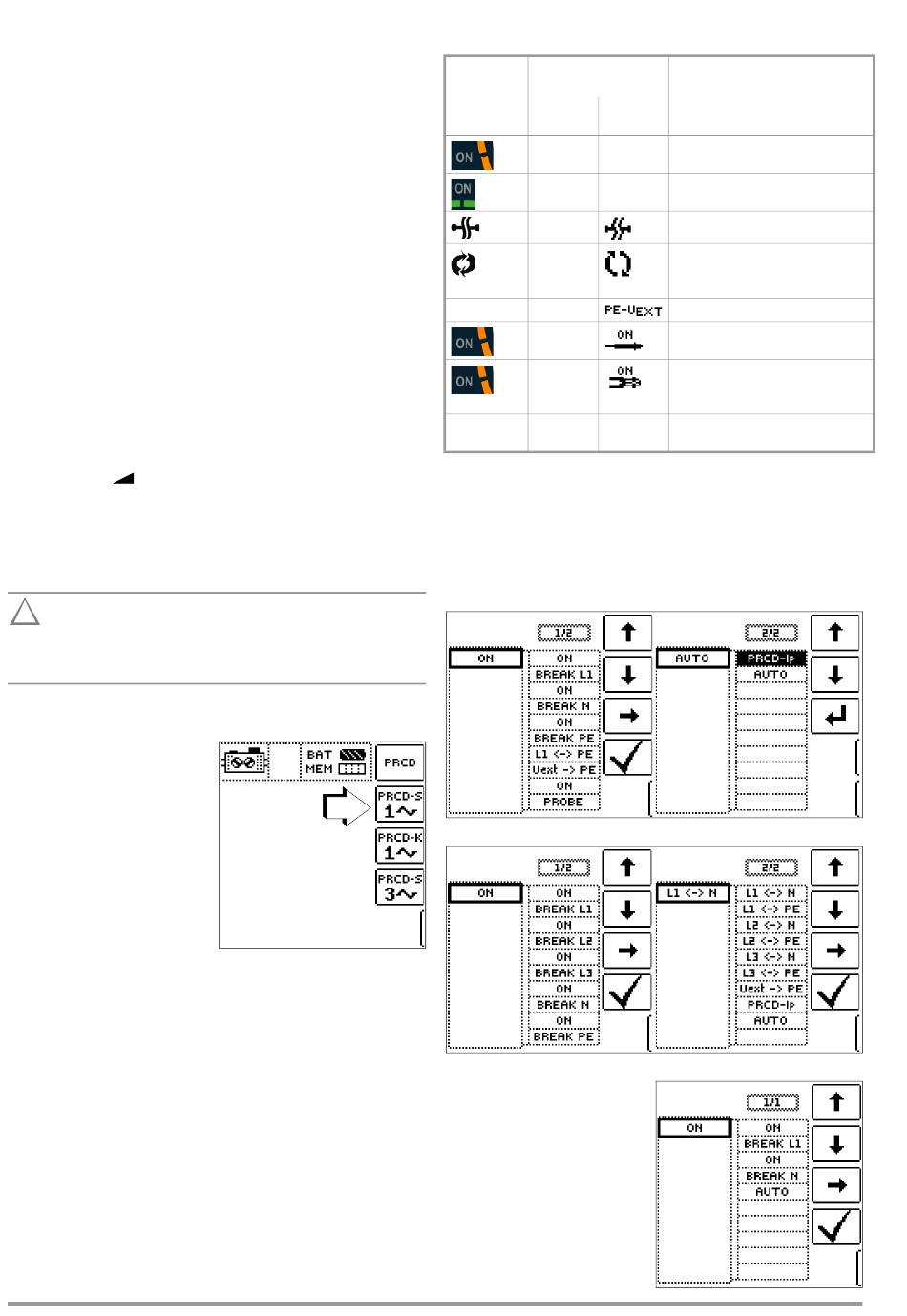

14.10.1 Sélection du PRCD à tester
62
sur l'appareil de contrôle. Ayez à
LO
14.10.2 Paramétrages
Signification des symboles pour la simulation d'erreur respective
Position du
Symboles sur le
sélecteur
PROFITEST MXTRA
PROFITEST
Paramé-
PRCD
trage
ON
ON
BREAK Lx
Lx <-> PE
Lx <-> N
PE-U
Uext -> PE
EXT
PROBE
PRCD-Ip
—
AUTO
Paramètre PRCD-S monophasé – 11 paramètres = 11 étapes
sur
N
Les paramètres des simulations d'erreur représentent les 11
étapes d'essai avec les étapes d'essai intermédiaires pour l'acti-
vation du PRCD (=ON) comprises : Interruption (BREAK...), chan-
gement de conducteur (L1 <-> PE), PE sur phase (Uext -> PE),
mise en contact touche ON, Mesure du courant de conducteur
de protection (Figure droite : PRCD-Ip).
Paramètre PRCD-S 3-phasé – 18 paramètres = 18 étapes
Paramètre PRCD-K monophasé – 5 paramètres = 5 étapes
Signification des symboles
Affichage
menu
1~ON
Activer PRCD monophasé
3~ON
Activer PRCD triphasé
Séparation de conducteur
Échange de conducteurs
entre conducteur ext. et PE
ou neutre
PE sur phase
Contacter la touche ON sur le
PRCD avec la sonde
Mesure du courant du conduc-
teur de protection avec trans-
formateur d'intensité à pinces
AUTO
Changement semi-automa-
tique des simulations d'erreur
