Légende
Appareil de contrôle et adap-
tateur
1 Terminal de commande avec
touches et champ d'affichage et
système d'encliquetage permet-
tant un angle de vue optimal
2 Œillet de fixation de la bandou-
lière
3 Sélecteur de fonction rotatif
4 Adaptateur de mesure (bipolaire)
5 Embout-prise
(spécifique au pays)
6 Fiche d'essai
(avec anneau de serrage)
7 Pince crocodile (enfichable)
8 Pointes de touche
▼
9 Touche
ON/START
*
10 Touche I I
/compens./Z
N
OFFSET
11 Surfaces sensitives pour contact
digital
12 Porte-fiche d'essai
13 Fusibles
14 Borne de pointes de touche (8)
* mise en route uniquement avec la touche sur l'appareil

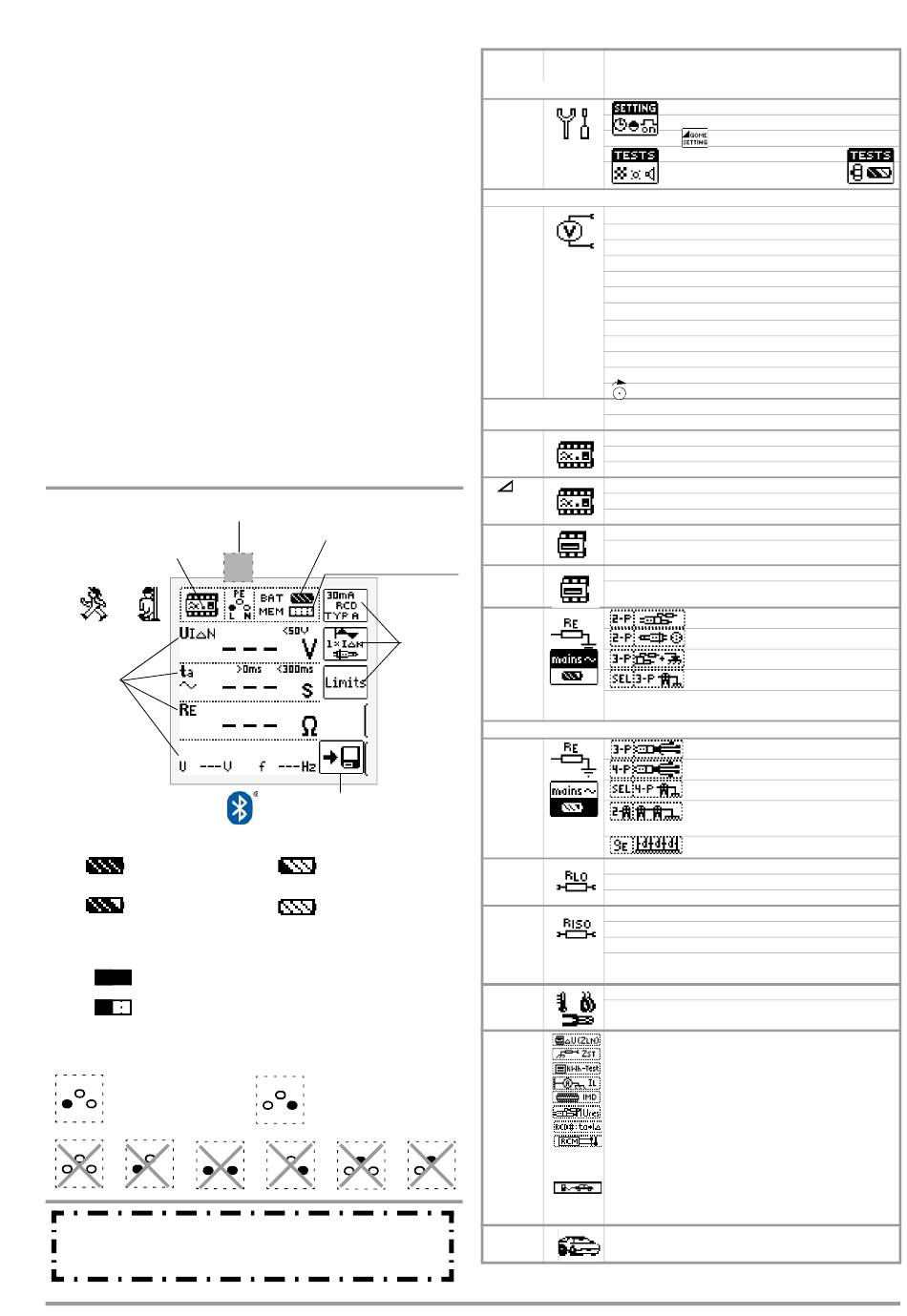

Champ d'affichage
Test de branchement chapitre 18
Fonction de mesure
Mesure en cours/arrêt
RUN READY
Grandeurs
de mesure
®
Affichage Bluetooth
actif :
Indicateur contrôle des accus
Accus chargés
BAT
BAT
Accus OK
Occupation de la mémoire
Mémoire remplie > transférer les données au PC
MEM
MEM
Mémoire à demi remplie
Test de branchement – Contrôle du branchement au secteur
( chapitre 18)
PE
Branchement OK
L
N
PE
PE
PE
x
L
N
L
N
L
Cette notice d'instructions décrit un appareil de contrôle
avec la version logicielle SW-VERSION (SW1) 02.20.00.
GMC-I Messtechnik GmbH
Connexions pince ampèremé-
trique, sonde, adaptateur de
mesure de courant dérivé PRO-AB
15 Connexion pince ampèremétrique 1
16 Connexion pince ampèremétrique 2
17 Connexion sonde
Interfaces,
connexion de chargeur
®
18 Bluetooth
19 Esclave USB pour raccordement
au PC
20 RS232 pour raccordement à un
lecteur de code à barres ou RFID
21 Prise pour chargeur Z502P
Attention !
Ne pas utiliser de piles si le
chargeur est connecté !
22 Couvercle du compartiment à
accus (compartiment pour accus
et fusibles de rechange)
Voir chapitre 17 pour les explica-
tions des éléments de commande
et d'affichage
Indicateur contrôle des accus
Occupation de
PE
Enregistrer la valeur
BAT
Accus faibles
BAT
Accus (quasi)
déchargés U < 8 V
PE
(
)
L et N intervertis
L
N
PE
PE
x
x
N
L
N
L
N
Vue d'ensemble des réglages de l'appareil et des
fonctions de mesure
Pos.
Picto-
sélecteur
gramme
Description à
SETUP
page 8
Mesure avec tension secteur
U
page 16
s'affiche pour toutes les
mesures ci-dessous :
IN
page 18
IF
page 20
ZL-PE
page 26
ZL-N
la mémoire
page 28
RE
Paramètres
(MPRO)
(MXTRA)
page 30
Mesures sur objets hors tension
RE
page 37
RLO
page 47
RISO
page 44
SONDE
page 50
EXTRA
PE
x
L
N
page 51
AUTO
page 64
1)
seulement MXTRA & SECULIFE IP
Réglages de l'appareil
Fonctions de mesure
luminosité, contraste, heure/date, Bluetooth
langue (D, GB, P), profils (ETC, PS3, PC.doc)
paramétrage d'usine
< test : LED, LCD, signal sonore
tarage sélecteur rotatif, test accus >
Mesure en monophasé U
L-N-PE
UL-N
tension entre L et N
UL-PE
tension entre L et PE
UN-PE
tension entre N et PE
US-PE
tension entre sonde et PE
f
fréquence
Mesure en triphasé U
3~
UL3-L1
tension entre L3 et L1
UL1-L2
tension entre L1 et L2
UL2-L3
tension entre L2 et L3
f
fréquence
Ordre des phases
U / U
tension/tension nominale de réseau
N
f / f
fréquence/fréquence nominale de réseau
N
UIN
tension de contact
ta
temps de déclenchement
RE
résistance de terre
UIN
tension de contact
I
courant de défaut
RE
résistance de terre
ZL-PE
impédance de boucle
IK
courant de court-circuit
ZL-N
impédance de réseau
IK
courant de court-circuit
mesure bipolaire (boucle de terre) RE(L-PE)
mesure bipolaire avec fiche spéc. pays
mesure tripolaire (2 pôles avec sonde)
mesure sélective avec pince ampèremétrique
UE
tension de l'électrode de terre
(uniquement avec sonde/pince)
mesure tripolaire
mesure tétrapolaire
mesure sélective avec pince ampèremétrique
mesure à 2 pinces (résistance ohmique à l
a boucle de terre)
E résistance de terre spécifique
RLO
mesure de résistance faible avec inversion de polarité
RLO+, RLO–
mesure de résistance faible unipolaire
R
résistance de décalage
OFFSET
RISO
résistance d'isolement
RE(ISO)
résistance de fuite à la terre
U
tension sur les pointes de touche
UISO
tension d'essai
rampe : tension de fonctionnement/d'avalanche
I
courants de défaut, dérivé ou de fuite
L/AMP
T/RF
température/humidité (en préparation)
U
mesure de chute de tension
ZST
impédance d'isolement site
test kWh
contrôle démarrage de compteur avec
embout-prise à contact de protection
1)
IL
mesure du courant dérivé avec adaptateur Z502S
2)
IMD
contrôle du contrôleur d'isolement
(Insulation Monitoring Device)
2)
Ures
contrôle de la tension résiduelle
ta + I
2)
rampe intelligente
2)
RCM
RCM (Residual Current Monitoring)
3)
e-mobility
véhicules électriques aux bornes de recharge
(CEI 61851)
2)
PRCD
Essai des PRCD de types S et K
cycles de contrôle automatiques
2)
3)
seulement MXTRA
®
seul. MTECH+ & MXTRA
