11.7 Contrôle des rallonges pour VDE 0701 partie 1 et VDE 0702
(adaptateur EL1 en option)
Cordons de raccordement jusqu'à 5 m de longueur
Sur les appareils de classe de protection I, la résistance du conducteur de
protection entre le contact de protection de la fiche secteur et tous les élé-
ments métalliques accessibles doit être de 0,3 Ω max.. Sur les équip.
informatiques à connexion fixe, de 1 Ω max. (DIN VDE 0701 partie 240).
Rallonges ou cordons de raccordement de plus de 5 m de longueur
Selon DIN VDE 0702, la résistance du cordon peut augmenter de 0,1 Ω
par segment de 7,5 m au delà de 5 m, mais au maximum de 1 Ω.
Il est donc intéressant de mesurer la résistance des cordons de plus de
5 m de longueur, voir aussi la valeur limite à la page 17.
☞
Remarque
Pour contrôler la présence de courts-circuits et d'interruption
sur les rallonges monophasées, il faut utiliser l'adaptateur EL1
proposé en option.

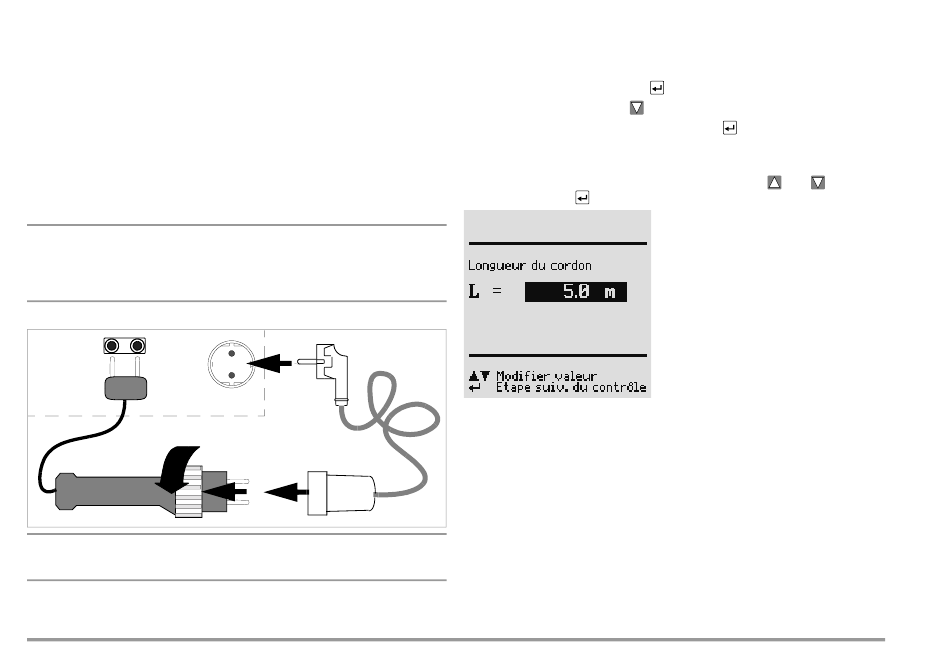

Connexion de l'adapteur EL1 sur une rallonge ou une multiprise
SONDE
5
4
(21)
SECUTEST
EL1
☞
Remarque
Les touches de la poignée sont inopérantes.
34
Réalisation du contrôle
➭ Branchez la rallonge sur l'adaptateur EL1, comme indiqué sur la
figure ci-avant.
➭ Dans le menu de démarrage, sélectionnez le test „Rallonge" avec
le curseur et validez avec
➭ Sélectionner avec touche
➭ Lancer la procédure de mesure avec
➭ Effectuez ensuite une inspection visuelle de la rallonge et validez
cette dernière.
➭ Entrez la longueur du cordon avec les touches
Validez avec
Objet à tester =
Rallonge
: Rallonge x AVEC EL1.
, "Démarrer le contrôle".
.
.
GOSSEN METRAWATT GMBH
