12

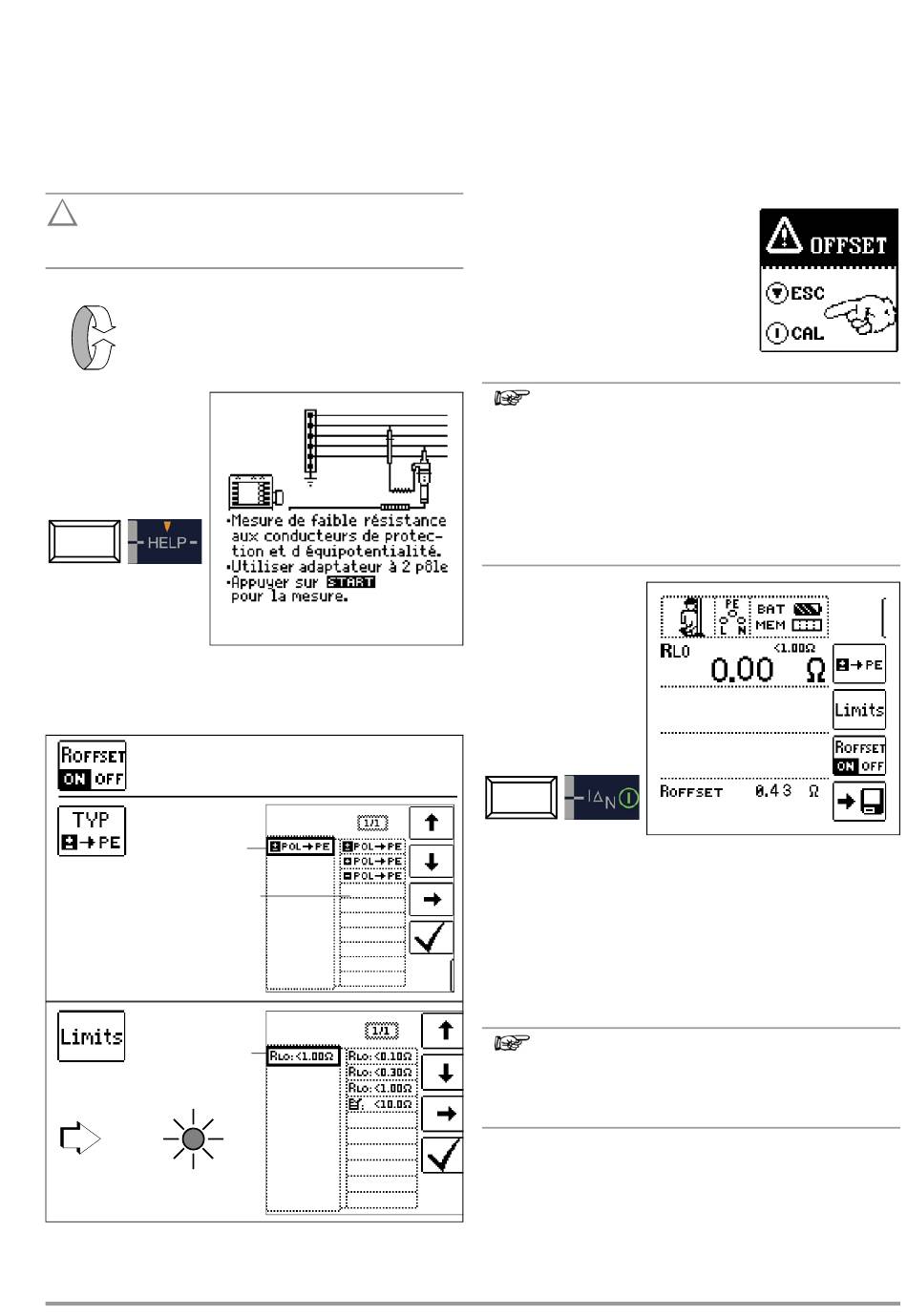

Mesure de résistance à basse impédance jusqu'à
200 ohms (conducteurs de protection et conduc-
teurs de protection d'équipotentialité)
La mesure des résistances de faible impédance des conducteurs
de protection, des conducteurs de mise à la terre et des conduc-
teurs d'équipotentialité doit être effectuée selon les prescriptions
avec un changement de polarité (automatique) de la tension de
mesure ou avec une conduction de courant dans un sens (pôle
positif à PE) et dans l'autre (pôle négatif à PE).
!
Attention !
Les résistances de faible impédance ne doivent être
mesurées que sur des objets hors tension.
Sélectionner la fonction de mesure
R
LO
Raccordement
uniquement avec adap-
tateur bipolaire !
Paramétrer
ROFFSET : ON OFF
Polarité :
+/- par rapport à PE
Polarité: +/– par rapport à PE
avec courbe de la rampe
Limit / limite :
R
> Limit / Limite
LO
R
U
L
L
GMC-I Messtechnik GmbH
❏ R
/
OFFSET ON
OFF
– Prise en compte de cordons de mesure jusqu'à 10
En cas d'utilisation de cordons de mesure ou de rallonges, leur
résistance ohmique peut être automatiquement soustraite du
résultat de la mesure. Procédez comme suit :
➭ Réglez R
de OFF sur ON. „R
OFFSET
dans la ligne inférieure de l'écran.
➭ Sélectionnez une polarité ou le changement de polarité automatique.
➭ Court-circuitez l'extrémité de la rallonge d'essai avec la se-
conde pointe de touche de l'appareil de contrôle.
➭ Déclenchez la mesure de la résistance de décalage (offset) avec I
Un signal acoustique intermittent retentit tout
d'abord et une information qui clignote appa-
raît à l'écran afin d'éviter qu'une valeur d'off-
set déjà en mémoire ne soit effacée par inad-
vertance.
➭ Démarrez la mesure d'offset en ap-
puyant une nouvelle fois sur la touche
de déclenchement ou interrompez
celle-ci en appuyant sur la touche
ON/START
(dans notre cas = ESC).
Note
La dernière valeur d'offset mesurée est conservée si la
mesure d'offset est arrêtée par l'apparition d'un pop-up
(Roffset > 10 ou différence entre RLO+ et RLO– supé-
rieure à 10 %). Une fois la valeur d'offset déterminée, il
est pratiquement exclu que celle-ci soit effacée par inad-
vertance. Autrement, la plus petite valeur des deux sera
enregistrée en tant que valeur d'offset. Le décalage maxi-
mal est de 10,0 . Des valeurs de résistance négatives
peuvent être obtenues du fait de la valeur d'offset.
Mesure de R
OFFSET
Dans la ligne inférieure de l'écran, s'affiche maintenant le message
x.xx , où x.xx peut représenter une valeur comprise entre
R
OFFSET
0,00 et 10,0 . Cette valeur sera soustraite du résultat de mesure
concret lors de toutes les mesures R
commuté la touche programmable R
R
devra être redéterminé dans les cas suivants :
OFFSET
•
changement entre les types de polarité
•
après commutation de ON sur OFF et retour.
Vous pouvez effacer délibérément la valeur d'offset en commu-
tant ROFFSET de OFF sur ON.
Note
N'utilisez cette fonction que lorsque vous travaillez avec
des rallonges.
En cas d'utilisation de rallonges différentes,, il faut abso-
lument répéter la procédure décrite auparavant.
❏ Type / polarité
Il est ici possible de régler le sens de conduction du courant.
❏ Limites – Réglage de la valeur seuil
Vous pouvez régler la valeur seuil de la résistance. Si des valeurs
de mesure apparaissent au dessus de ce seuil, la LED U
rouge s'allume. Les valeurs seuils peuvent être choisies entre
0,10 et 10,0 (à éditer). La valeur seuil est affichée au-dessus
de la valeur mesurée.
= 0.00 " s'affiche
OFFSET
▼
qui suivront, si vous avez
LO
ON/OFF sur ON.
OFFSET
/R
L
L
.
N
47
