10.8
Mesure de la résistance de terre "sur accus" – 4 pôles (ne concerne que MPRO & MXTRA)
Méthode quatre fils
PROFITEST MPRO, PROFITEST MXTRA
La méthode à quatre fils est utilisée en présence d'une résistance
de ligne élevée de l'électrode de terre à la connexion de l'appareil.
Dans un tel circuit, la résistance de la ligne de l'électrode de terre
à la borne E de l'appareil n'est pas mesurée.
H

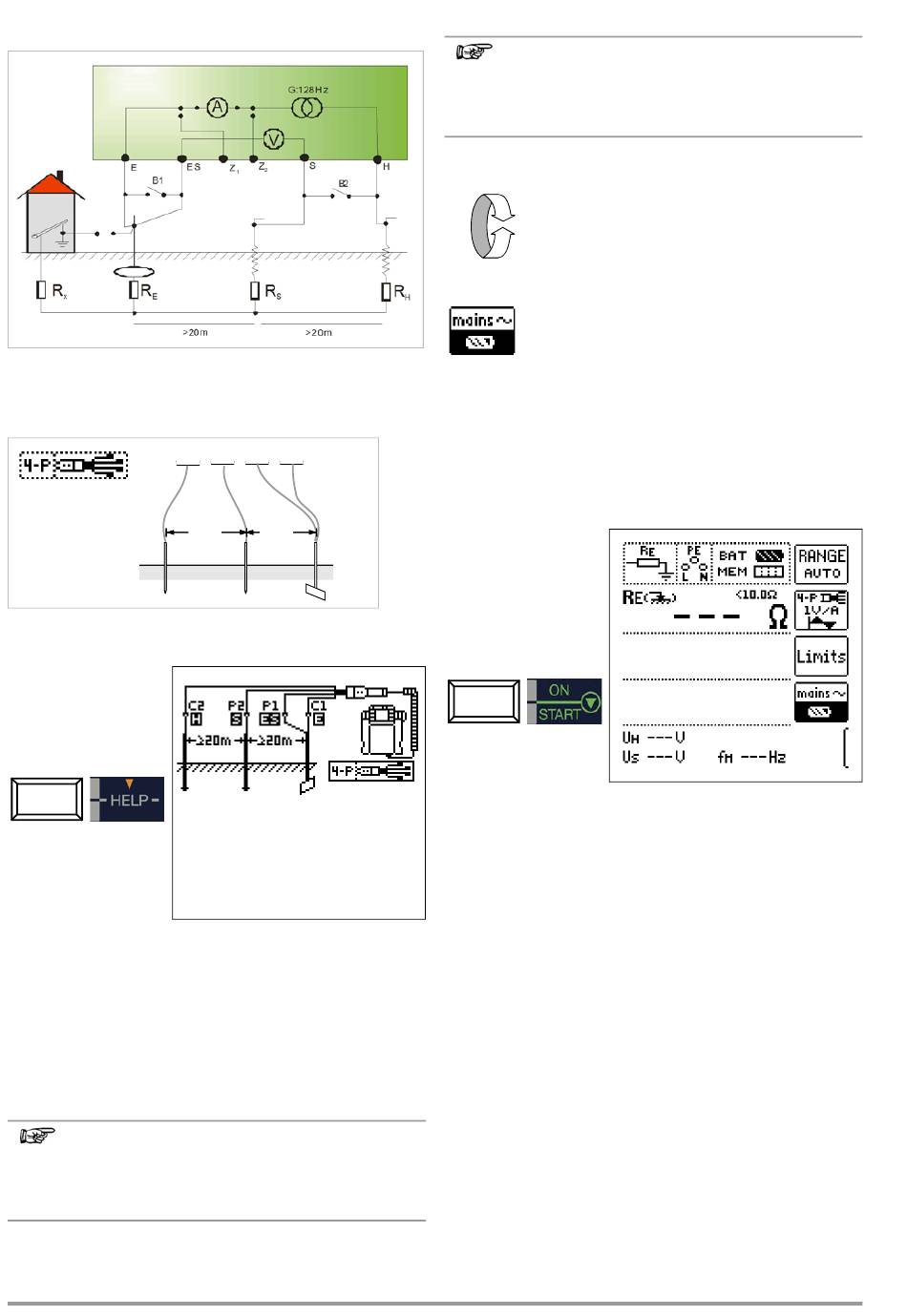

Figure 10.8.1 Mesure de la résistance de terre selon la méthode quatre
fils
Raccordement
➭ Placez les pointes pour la sonde et l'électrode de terre secon-
daire à au moins 20 ou 40 m de distance de l'électrode de
terre, voir la figure ci-dessus.
➭ Assurez-vous que les résistances de passage ne soient pas
trop élevées entre la sonde et la terre.
➭ Montez l'adaptateur PRO-RE (Z501S) sur la fiche d'essai.
➭ Raccordez les sondes, l'électrode secondaire et l'électrode
de terre par les prises bananes 4 mm de l'adaptateur PRO-RE.
Veillez au repérage des prises bananes !
Note
Dans la méthode à quatre fils, l'électrode de terre est
reliée par deux cordons de mesure séparés aux bornes E
ou ES, la sonde à la borne S et l'électrode de terre secon-
daire à la borne H.
38
H
S
ES
E
20 m
20 m
S
E
Note
Pour éviter les dérivations, les cordons de mesure doivent
être correctement isolés. Les cordons de mesure ne doi-
vent pas se croiser ou cheminer parallèlement sur une
grande distance afin de limiter l'impact des couplages.
Sélectionner la fonction de mesure
R
E
Sélectionner le mode de fonctionnement
Le mode de fonctionnement est affiché de manière
inversée :
symbole d'accus en blanc sur fond noir.
Paramétrer
❏ Plage de mesure : AUTO, 50 k, 20 k, 2 k, 200 , 20
❏ Type de connexion : 4 pôles
❏ Rapport de transformateur : sans importance dans ce cas
❏ Distance d (pour mesure
Démarrer la mesure
Entonnoir de tension
Vous obtenez des informations sur les positionnements conve-
nant à la sonde et à l'électrode secondaire en analysant les carac-
téristiques de la tension ou la résistance de diffusion dans la terre.
Le courant de mesure de l'appareil de mesure de résistance de
terre, circulant de l'électrode de terre et de l'électrode de terre
secondaire, produit une distribution de potentiel autour de l'élec-
trode de terre et de l'électrode secondaire, cette zone ressemble
à un entonnoir (voir Figure 10.8.3 à la page 39). La distribution de
la résistance se déroule de manière analogue à celle de la tension.
Les résistances de diffusion de l'électrode de terre et de l'élec-
trode de terre secondaire sont en règle générale différentes. Les
deux entonnoirs de tension ou de résistance ne sont donc pas
symétriques.
Résistance de diffusion des électrodes de terre de faible étendue
La disposition de la sonde et de l'électrode secondaire joue un
rôle très important pour obtenir une mesure correcte de la résis-
tance de diffusion des électrodes de terre.
La sonde doit être placée entre l'électrode de terre et l'électrode
secondaire dans la zone dite neutre (terre de référence) (voir
Figure 10.8.2 à la page 39).
Pour cette raison, la courbe de tension ou de résistance est prati-
quement horizontale dans la zone neutre.
Procédez comme suit pour choisir correctement les résistances
de sonde et d'électrode secondaire.
) : sans importance dans ce cas
E
