Installation du matériel
Câblage externe pour les serveurs Compaq
Toutes les armoires de stockage Compaq contiennent des câbles SCSI externes.
Vérifiez le type de connecteur sur votre périphérique de stockage pour identifier
l'interconnexion nécessaire. Pour plus de détails, reportez-vous à la Figure 3-2
et au Tableau 3-1.
1

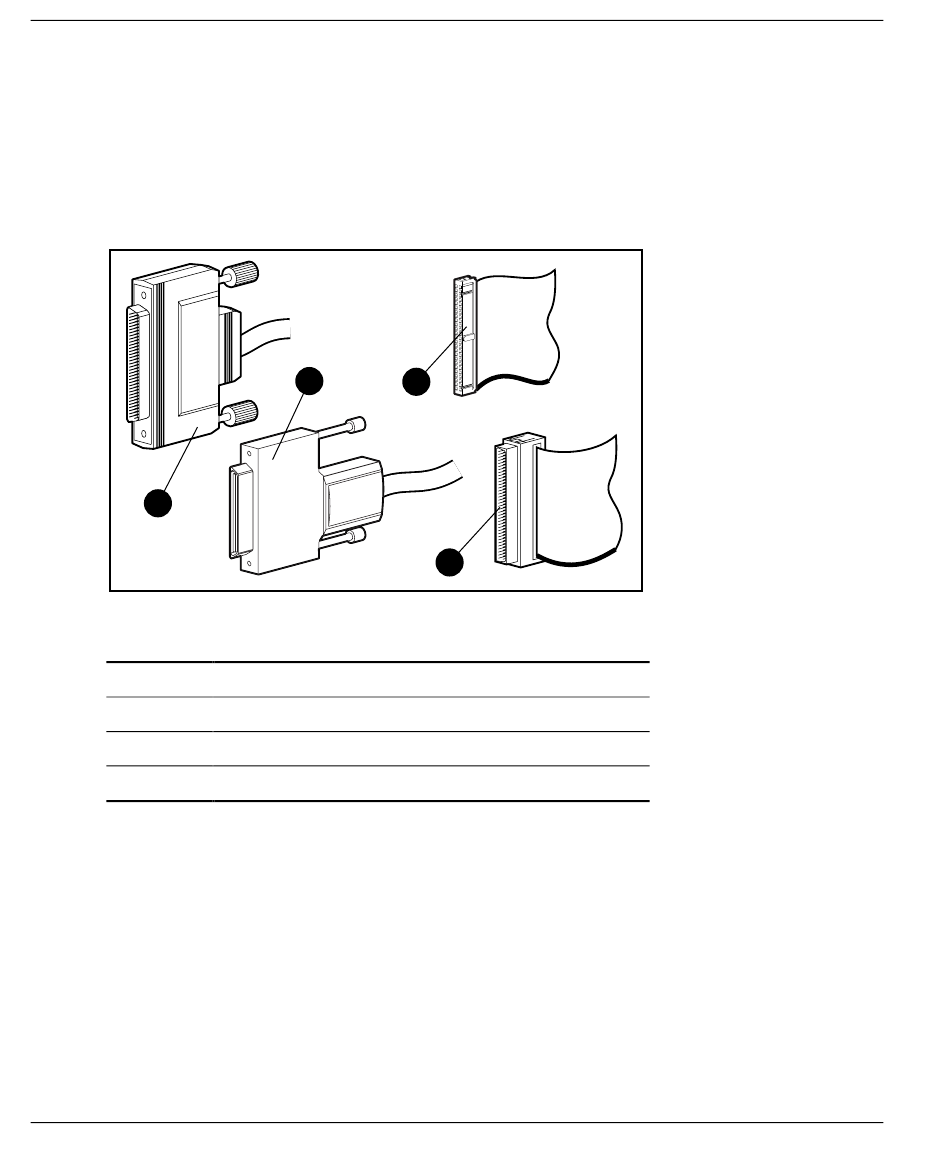

Figure 3-2: Identification des connecteurs de câbles SCSI
Élément
1
2
3
4
3-6
2
Description
Wide externe 68 broches
VHDCI offset externe
Narrow interne 50 broches
Wide interne 68 broches
Manuel de l'utilisateur du contrôleur Compaq Smart Array 5300
