Configuration d'un module RAID
Fenêtre Physical/Logical Configuration View (Vue de configuration
physique/logique)
Cette fenêtre présente les unités et les modules RAID connectés au contrôleur
sélectionné. Les boutons de Drive View (Vue des unités), qui se trouvent sous la
fenêtre de vue de la configuration, vous permettent de basculer de la vue physique à
la vue logique et vice-versa.
La Figure 7-4 présente une vue typique de la configuration physique et Figure 7-2
présente une vue de la configuration logique.

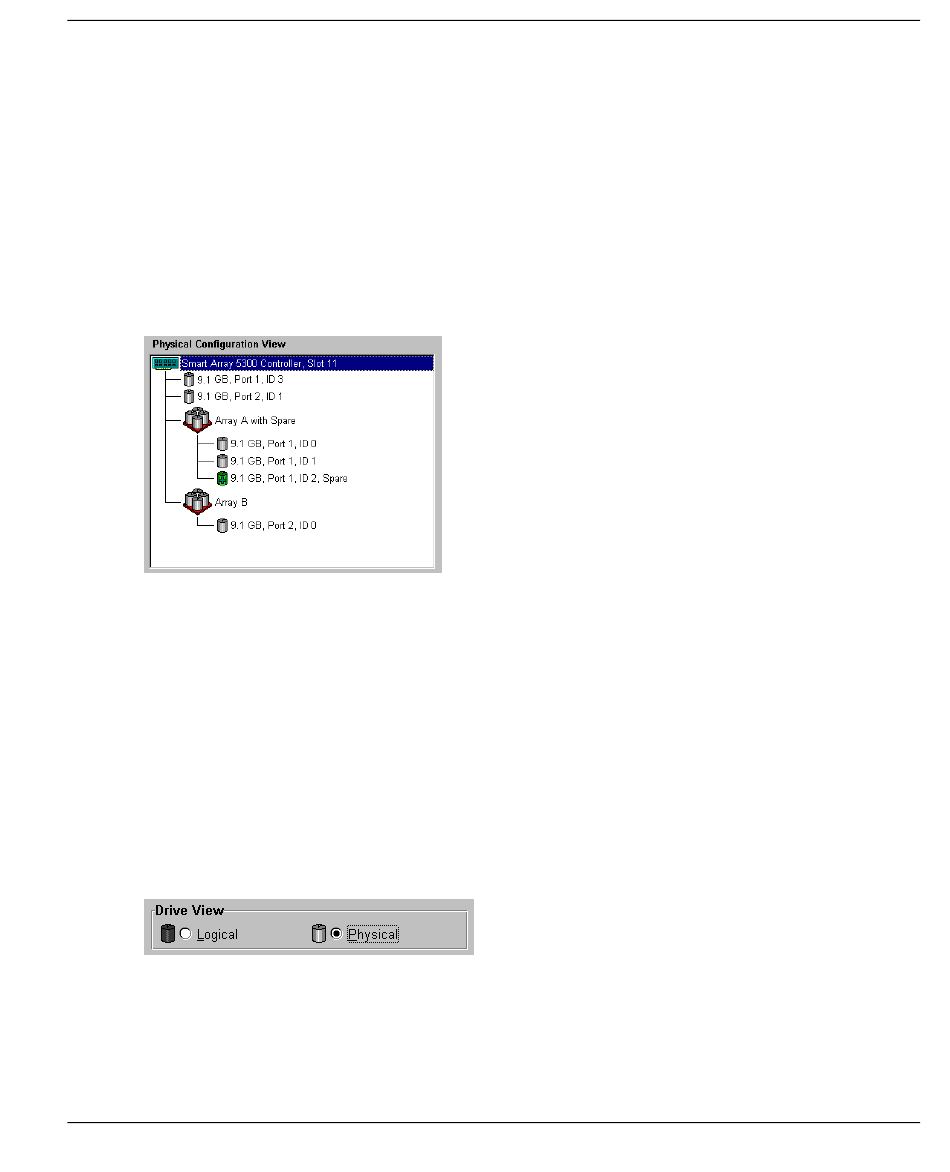

Figure 7-4 : Fenêtre Physical Configuration View
(Vue de la configuration physique)
REMARQUE : la sélection d'un élément dans la fenêtre de vue de la configuration provoque
le clignotement des voyants des disques durs correspondants. Cette fonction est utile pour
identifier tous les disques physiques d'un module RAID ou d'une unité logique, tous les
disques sur un contrôleur, ou un disque logique spécifique.
Zone Drive View (Vue des unités)
Utilisez les boutons de cette zone pour afficher une vue de configuration logique ou
physique dans la fenêtre Configuration View (Vue de la configuration).
Figure 7-5 : Zone Drive View
(zone Vue de la configuration)
Manuel de l'utilisateur du contrôleur Compaq Smart Array 5300
